【整備844】ヴィヴィオ社外ホーン取付 3 　ホーン取付 2016.12.2

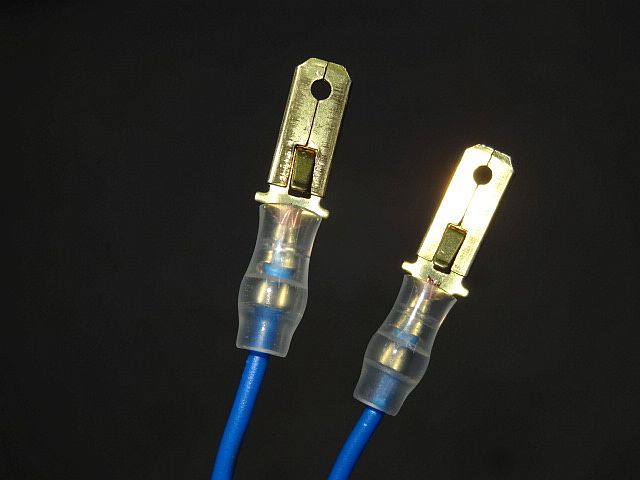

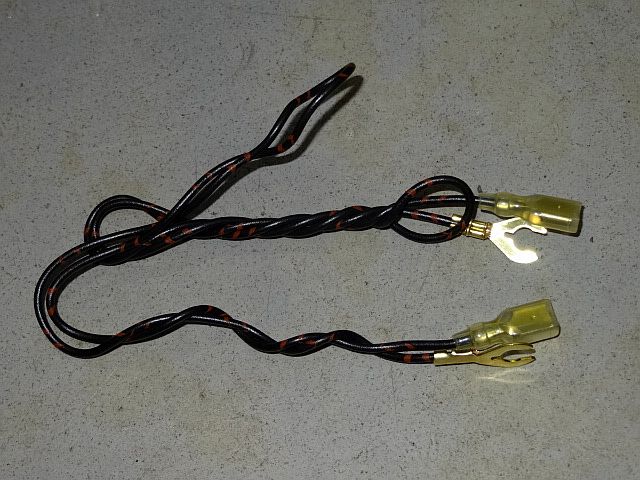

ワンタッチコネクターは好きではありませんので、

端子を付けました

なぜか、カッコいい写真になった

今までに何百個と作って、腕は上がった気がします

・・・ただ、目が追い付かなくなってきました

歳は取りたくないですが、仕方ありませんな

ホーンをグラウンドへアースする配線は、ちゃんと2本ついてました

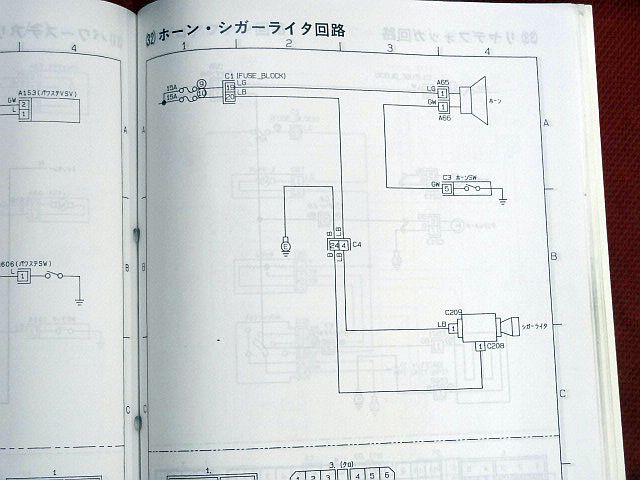

今さらながら、配線図を引っ張り出して、つながりを確認します

やっぱりリレーは使っていませんので、イイ音にするため、リレーを追加します

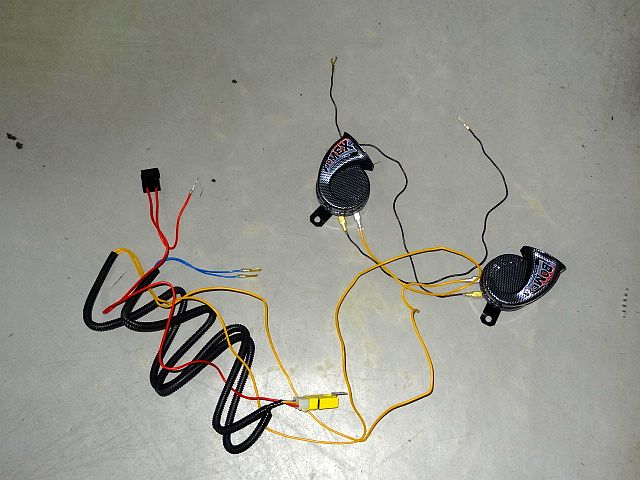

仮に、つなげてみました

こんな感じ

ちょっと線がムダに長過ぎ、余り過ぎですので、加工して縮めたいところ

でも実際に現車で取り回しを見てみないことには始まりません

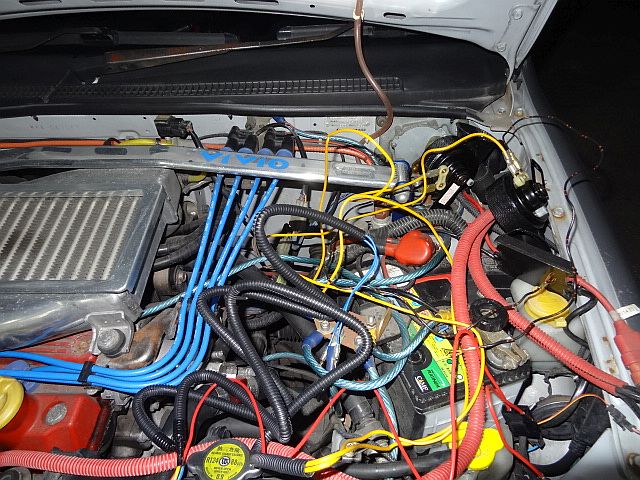

とりあえず、付けます

配線がグチャグチャで、いやになっちゃうよ♪

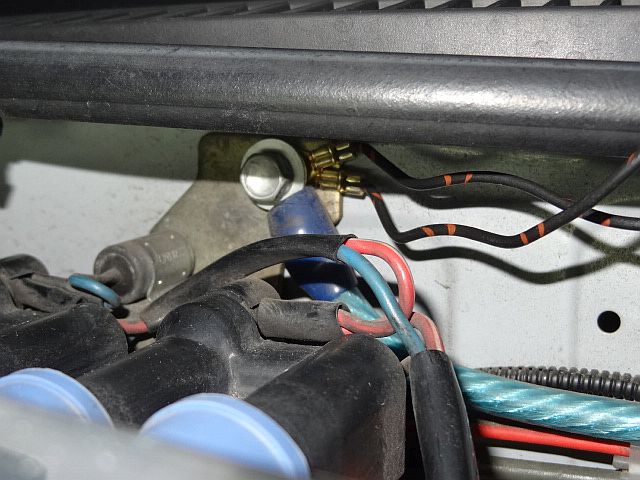

右フロントフェンダーエプロン付近では、意外にいいアースポイントが見つからず、結局イグニッションコイルの根元になりました

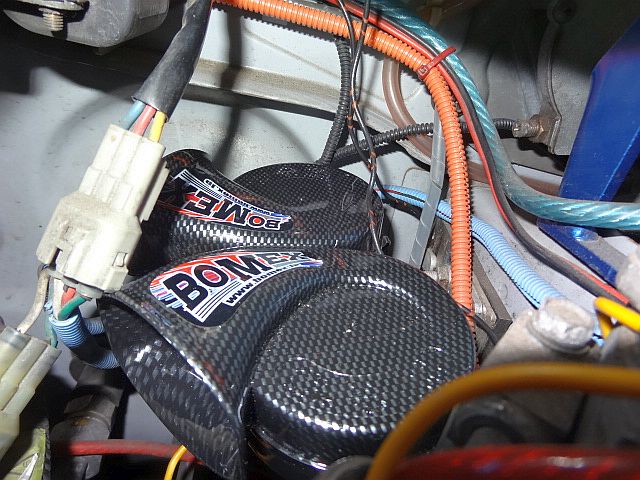

ホーンを取り付けます

ピッタリのギリギリですが、オイルキャッチタンクのブラケットにうまくつきました

私が一番のハードルと思っているところ

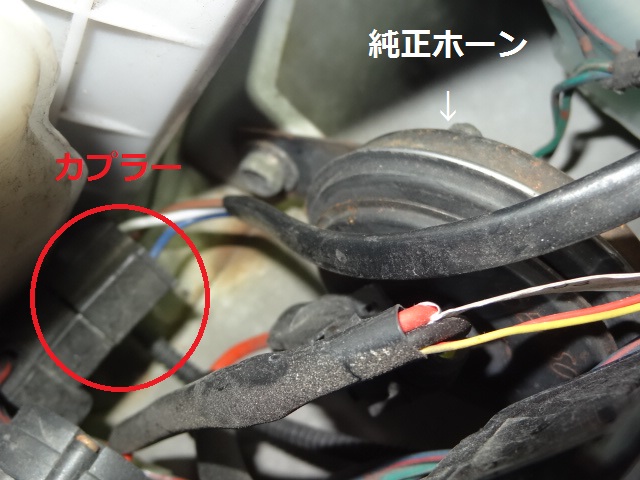

さて、どうやってホーンを外しましょうか

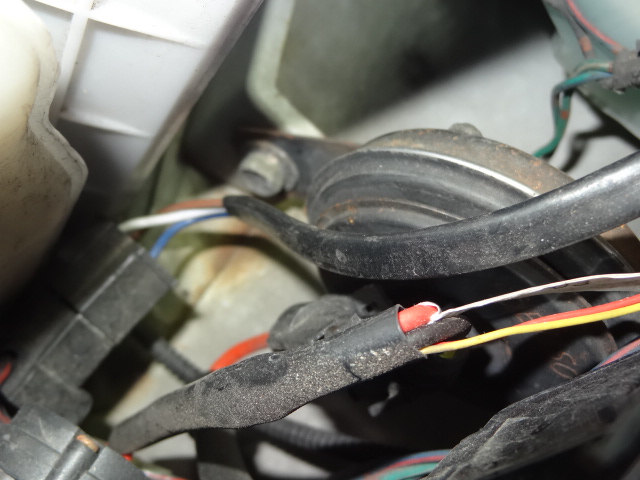

下にホーンのコードとカプラーが見えていますので、ここだけでもうまく外せればなんとかなるのですが
