【整備830】６点式⇒４点式ロールケージ取付 8 　ﾛｰﾙﾊﾞｰ塗装･当て板研究 2016.10.23

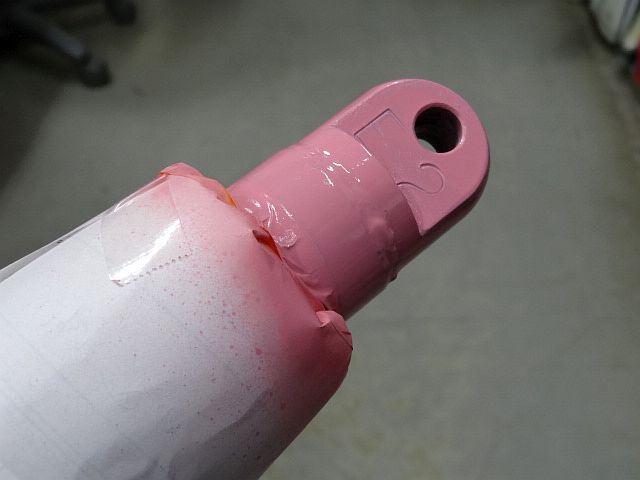

見える可能性のあるところだけ、色を吹いておきます

ロールケージを組んだ時に、見栄えがよくなるだろう、と言うことと、ちょっと錆びているので、多少の保護替りに、なるかと思います

厚めに塗ると、はまらなくなるので、サッと吹きました

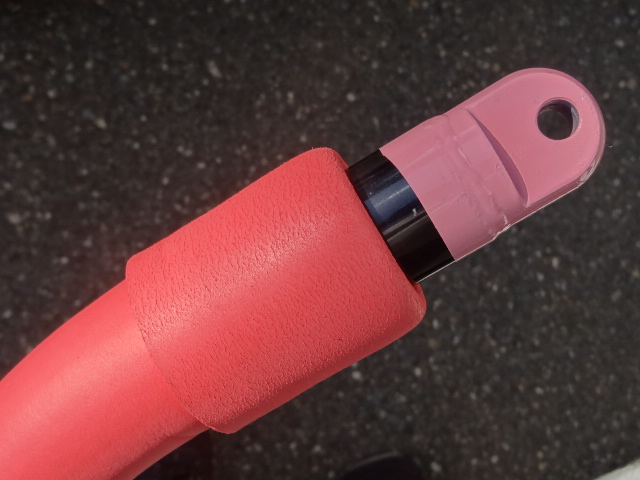

マスキングを取ったところ

黒い部分はロールバーパッドで隠れます

こんな感じで両端を塗りました

残りのパイプは車についてしまっているので、一旦外してから塗ることにします

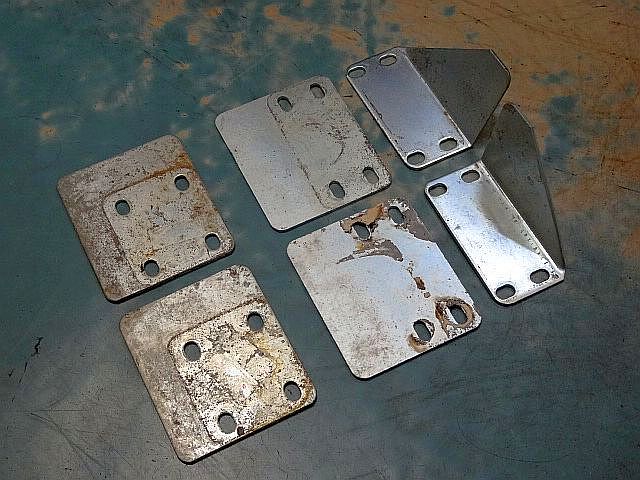

当て板

多分、ある程度強度を出すために、これを車体の下につけて、フロアをパイプとサンドイッチして固定するのだと思います

単なる鉄の板ですので、ちょっと錆びています
穴の周辺には、微妙にコーキングの跡があります

穴の位置から判断して、左の間隔の広いのがフロント

・・・センターのアーチのメインパイプと、リヤのパイプは、取付穴の間隔は一緒ですので、どちらが付くのか？

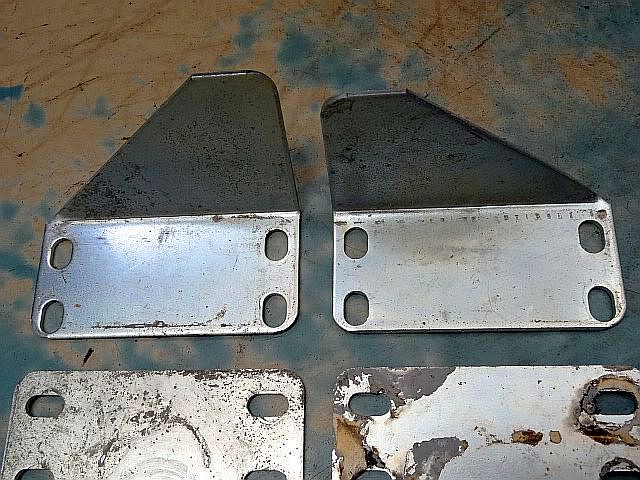

この斜めに立ち上がったのが、リヤパイプの分かと思われます

タイヤハウスの前につくヤツです

これはどう見ても平らなフロアの下にはつかないかと・・・

でも、センターピラー側にこの立ち上がりがくれば、付かなくないこともない？

う～ん、わからない

実際に当ててみます

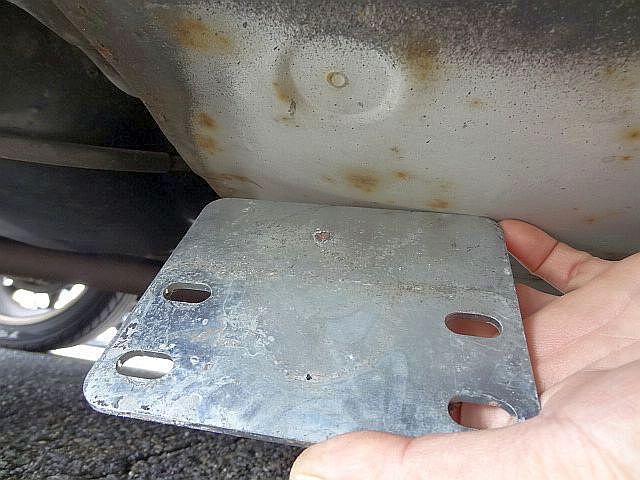

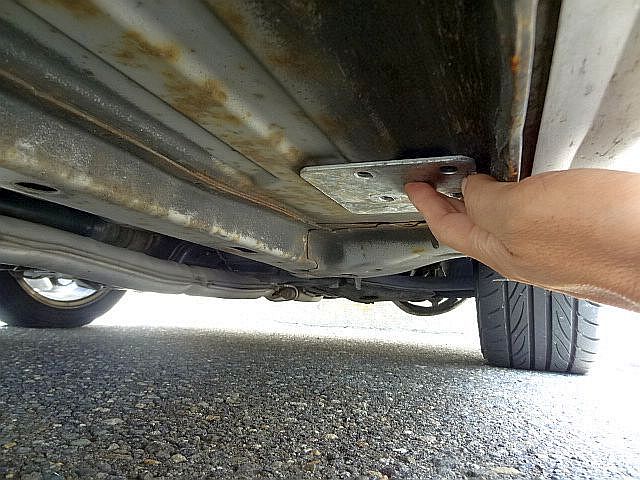

フロントパイプの足は、この辺

・・・フロアが平らではないので、少し浮きます

これはどうしたものか？

穴をあけて実際に取り付けてみてから、考えましょう

それより、サビの方が気になります

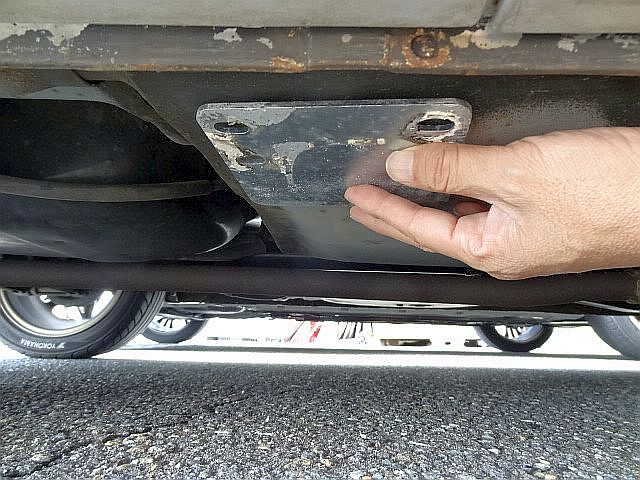

センターのメインアーチのパイプの足元は、この辺

フロアパネルがペラペラなのは承知してましたが、何か2枚合わせのような感覚

穴をあけたら、絶対にコーキングは欠かせません

平じゃない、のは仕方ない

ボルトで締めこんでいけば、平になるものなのか？

どうせフロアパネルはペコペコですし

実際にボルトを締めこんだとき、フロアに飛び出たボルトの頭は、危険はないのか、邪魔にならないか、

いろいろと考えることが多すぎます

しかし、実際にやってみないとわからないことばかり
