【整備825】６点式⇒４点式ロールケージ取付 3 入直し･つけ直し 2016.10.16

目的	チューニング・カスタム
作業	ＤＩＹ
難易度	★★
作業時間	12時間以内

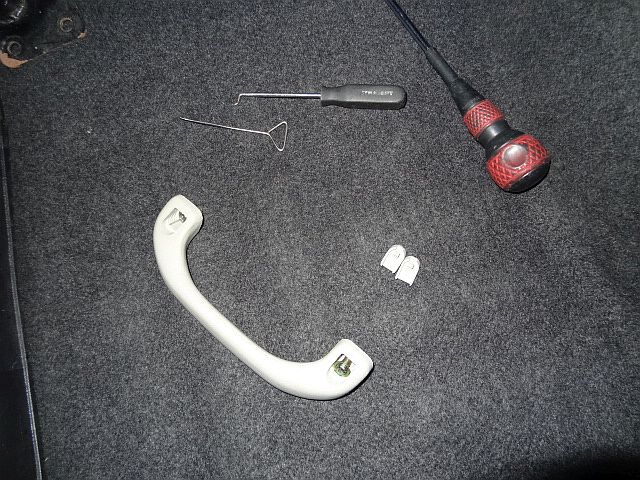

アシストグリップ、外しました

フタを取るのがちょっと手間です

これでＡピラーに邪魔がなくなったので、フロントパイプを仮り付けできます

フロントピラーを入れて実際付けようとすると、接続部がずいぶんと後ろに行ってしまいます

メインアーチの取付部に、全然合いません

いろいろ向きを変えてみましたが、ダメ

15cm位、会いません

・・・・

これはどうも、メインアーチはルームランプの前ではなく、後ろに来るようです

ググっても、なかなかいい写真がなかったのですが、これは明らかに付け間違いのようです

やりなおし

入れ直し

一度メインアーチのパイプを取り出し、逆起たせ方向に入れなおします

今度は、後ろから前に起き上がらせます

起たせます

二人だから、ちょっとラク

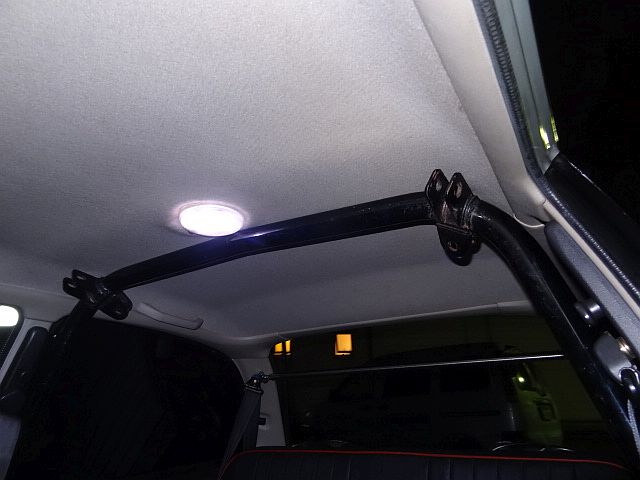

後ろから起たせて、ルームランプ前で寸止め

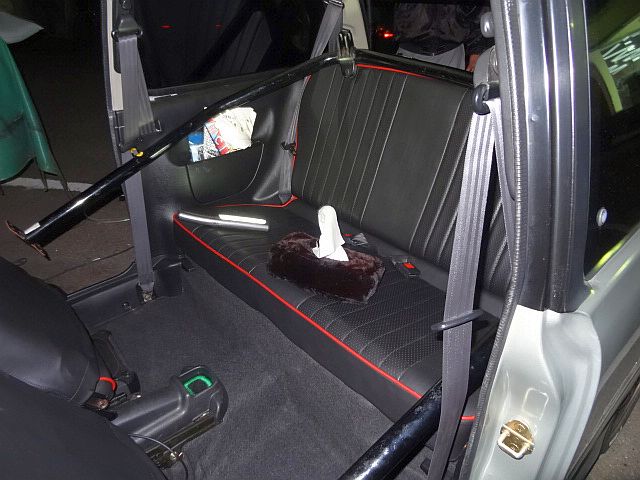

心配だった、シートベルトの根元にも干渉しないようです

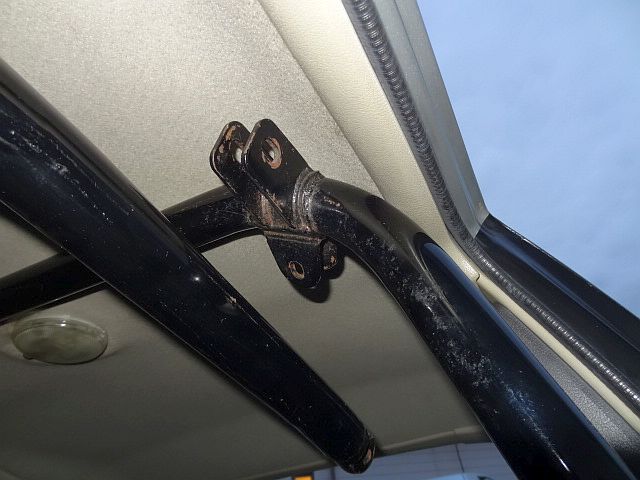

フロントパイプを入れてみると、今度は接続部がちょうどいい位置に来ました

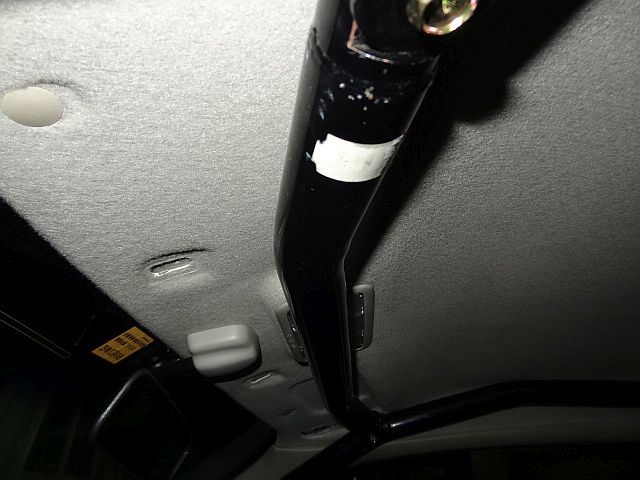

押したり引いたりしながら、ようやく合体成功

一つ勉強

「メインアーチは、ルームランプの後ろに来る」

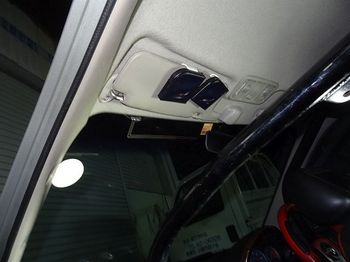

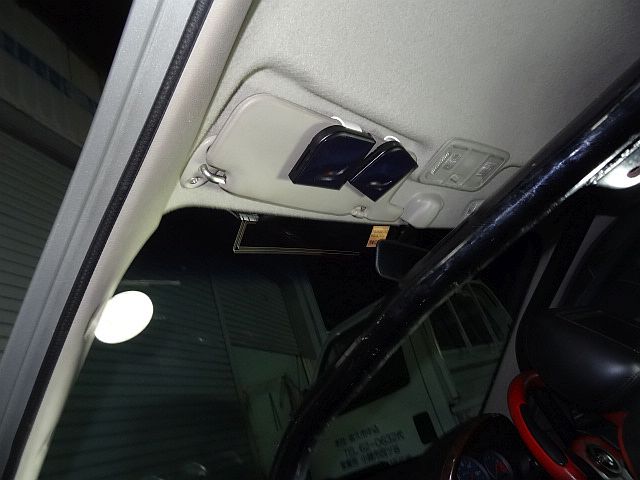

ふと前を見ると、サンバイザーを外していませんでした

これを外さないと、バイザーバーが付きません

ところで、バイザーはいいとして、

・・・ルームミラーは大丈夫なのか？

・・・後付けしたマップランプは大丈夫なのか？

考えるより、つけてしまった方が早い

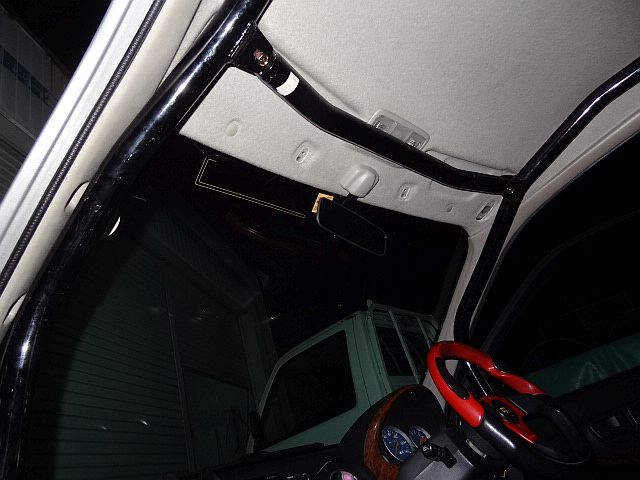

一応、付きました

結果として、バイザーは外しました

心配していたルームミラーは、まったく干渉せず

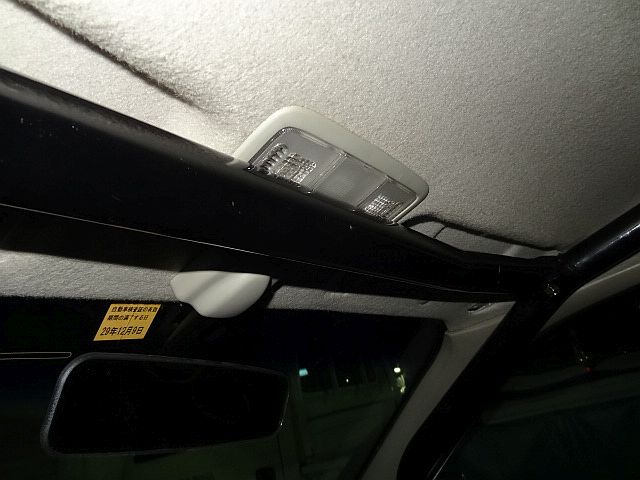

後付けマップランプは、思いっきり干渉しています

マップランプ、かなり押されてます

天井に押し付けられてます

使えるのか？

フロアもルーフも、デッドニングして約1cmのスポンジが入っていますので、ピツピツです

太めの女性が、見栄を張って一回り小さい服を着ている感じ

ヴィヴィオボディコンか？

左右は、何とか押せます

ランプもつきます

真ん中のスライドスイッチも、何とか爪先で動かせます

剛性を高める、と言う意味なら、ボディコンのピツピツ感はいいのかもしれません

・・・でもよく考えたら、今の仮り付け状態でピツピツですと、ロールバーパッドが巻けません

もう入らない

隙間がない

どうしよう
