【整備718】ﾌﾟﾚｵﾌｫｸﾞﾗﾝﾌﾟ修理･LEDﾎﾟｼﾞ埋込み 7 H3ｿｹｯﾄ分解･作成

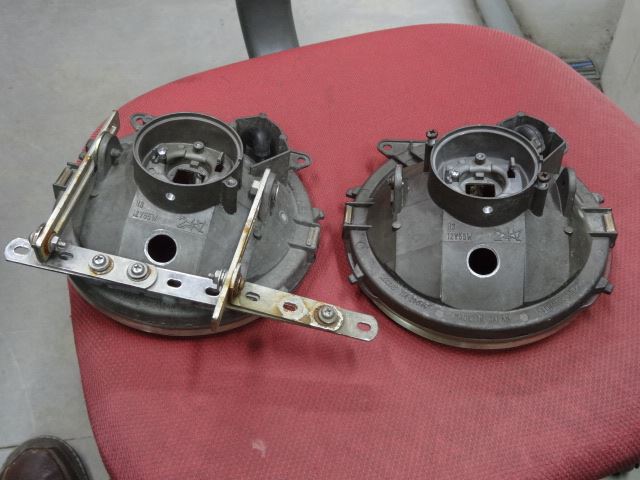

フォグランプ、一応本体の加工は両方とも終わりました

ポジションソケットの穴と、配線抜けの穴をあけるだけの作業に、何日も費やしてしまいました

まあ、いつものことですが

ハーネスを作ります

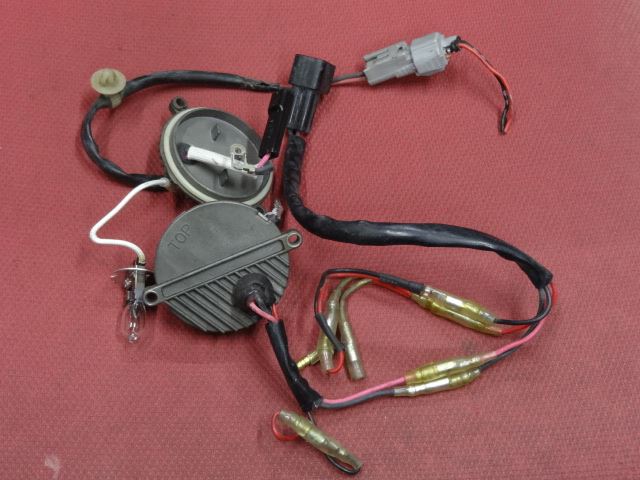

手前が、私の車についていたもの
カプラーが黒いもので、ヴィヴィオと共通に改造してあります
奥側はプレオのもの
このままではカプラーが違うのでヴィヴィオにそのまま挿せません

勿論、ヴィヴィオカプラーで作り直します

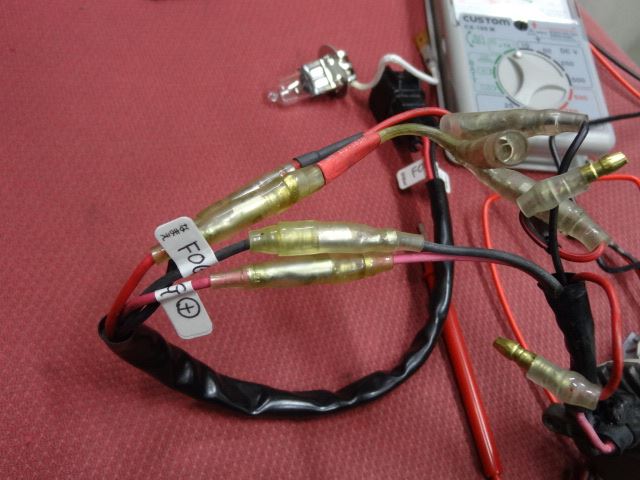

右側のフォグランプ配線は、私の場合フォグとポジと電光ナンバーの配線でややこしいので、テスターで導通を確認しながら、間違えないようにネームをつけます

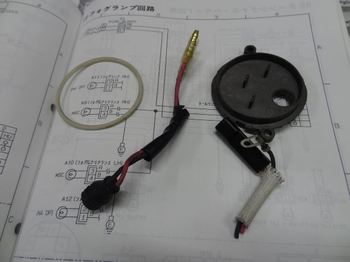

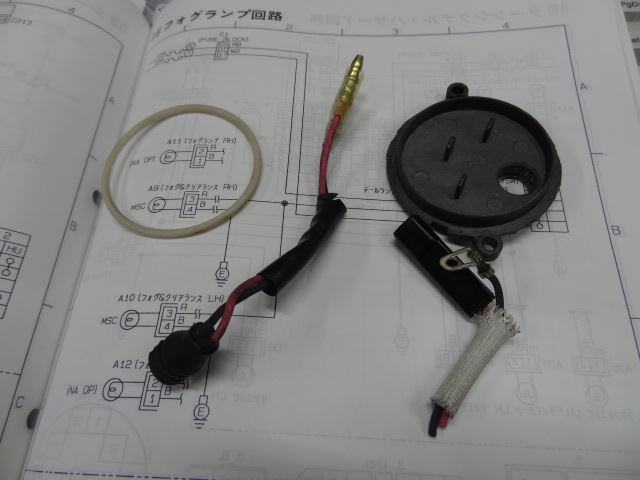

意を決して、プレオフォグの後ろのカバーから出ている配線を首チョンパします
ゴム栓は、薄く切りなおして使います
右のアースとＨ３カプラーは使います

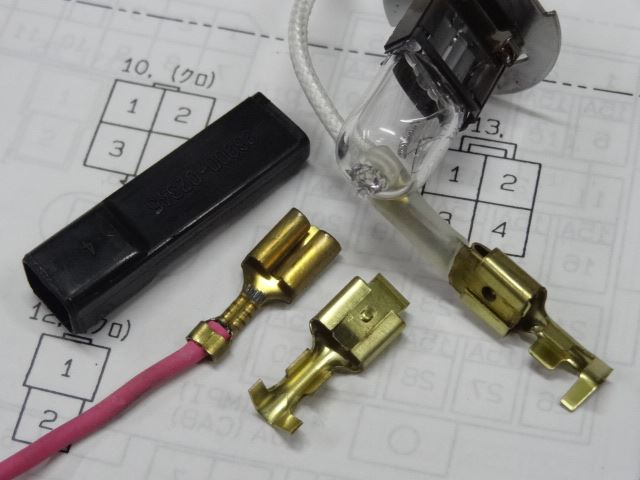

H3のカプラーから、端子を抜きました
ここは新たに作るので、合いそうな平ギボシを探したら、コレがピッタリ

純正はポッチが付いていませんが、このギボシはポッチが付いていて、H3の平端子の穴にパチッとはまります
圧着度も強く、幅もＯＫなので、こちらを使います
う～ん、ちょっと改良できた気がして満足です

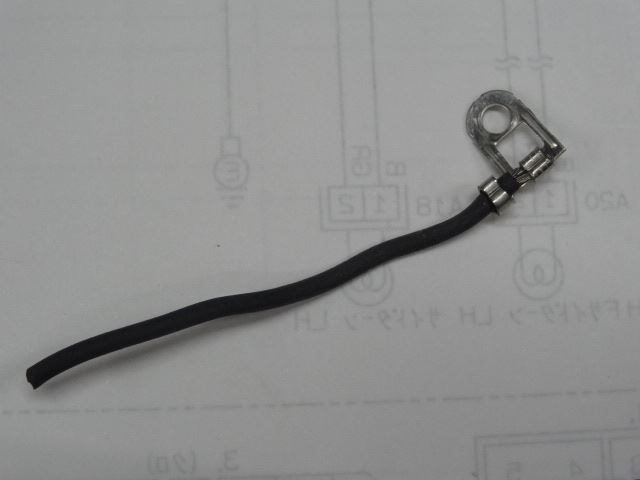

アースになる端子
コレは補修部品が見つけられませんでしたので、このまま使います
ちょっと線が短くて厳しいですが

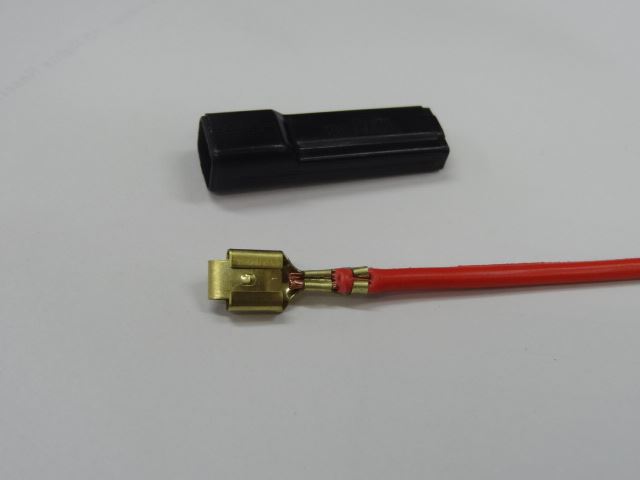

新規の改良型ギボシを、コードにカシメます


後ろから差し込んで、パチっとはまればＯＫ
コードを引っ張っても抜けません

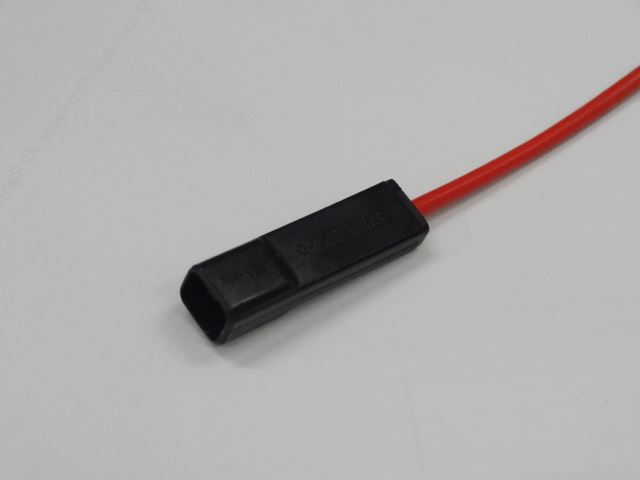

これはそのままH3端子の＋が刺さります
