【整備676】リヤディスク化への道 9 ﾘﾔｷｬﾘﾊﾟｰ分解･SST出動

そこそこ綺麗になったので、いよいよキャリパーを分解してみます
とりあえず、できるところまで
出来なくなったら引き返します

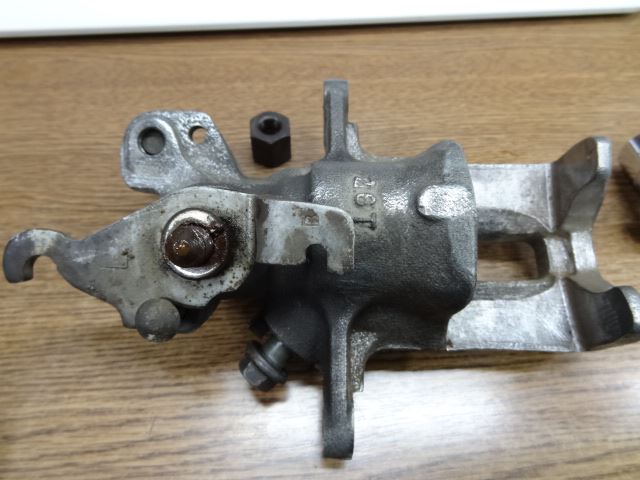

まず、レバーのナットを外します

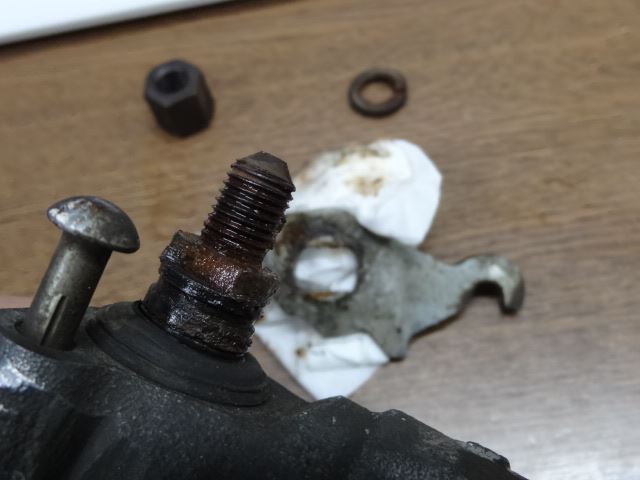

スプリングワッシャーも取って、レバーも外します
シャフトの根元はかなり汚れています
引っ張ってみますが、抜けません

オーバーホールキットによると、ここのゴムのフタも交換部品になっています

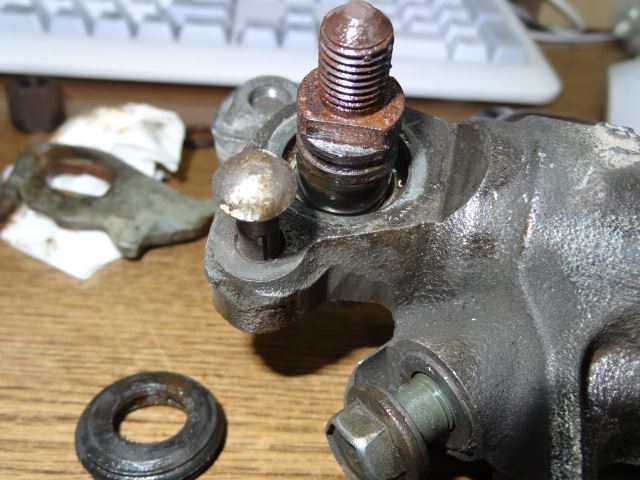

ということで、ふたをしているゴムブーツも取り外します
更にシャフトを引っ張ってみますが、どうも何か引っかかっている感じで抜けません
底の方で、何かが邪魔をしている感じです

無理をせず、ピストン側から攻めてみます

秘密兵器が来ました
コレが無いと、ピストンホールの奥にあるスナップリングが取れません
会社のを、ちょっと拝借します

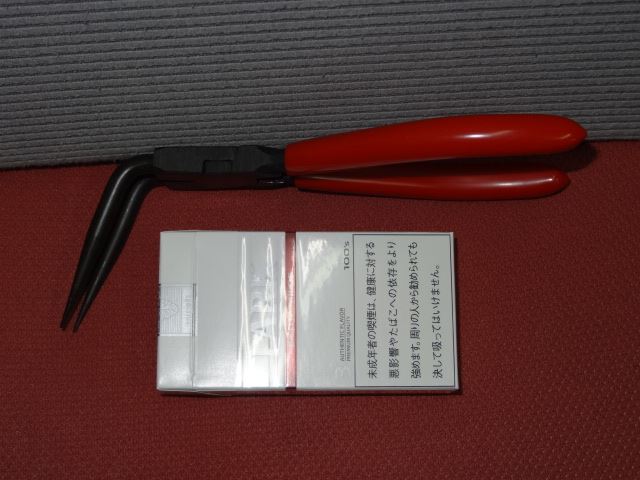

ＫＴＣの、SCP-172LL

これさえあれば簡単、と思った私が浅はかでした

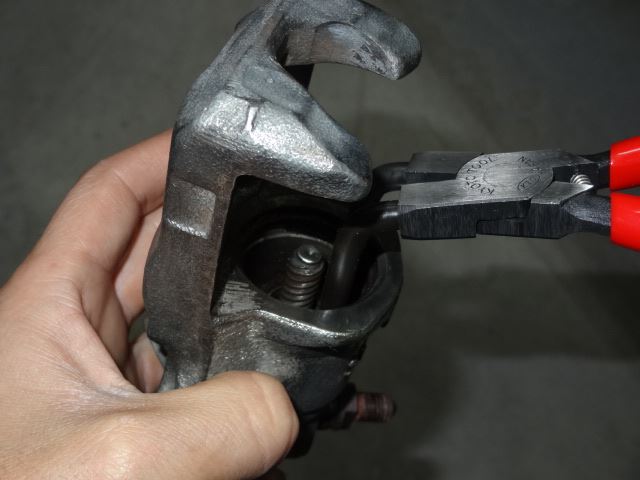

縮めて抜き出すだけのことが、なかなかうまく出来ません
すべるし、抜けるし、下側から強力に押されているので、スナップリングはミゾから中々出てきません


奮闘の末、ようやく取れました

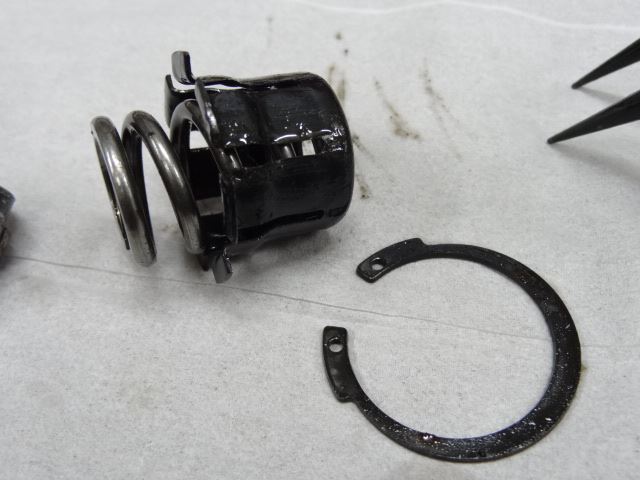

タコウインナーと強力スプリングを抜けないように押さえているのが、このスナップリング


スナップリングをやっと外したのに、その奥からまたスナップリングが出てきました

もうイヤ！

根性で外して、ワッシャーとプレートを取り除きます

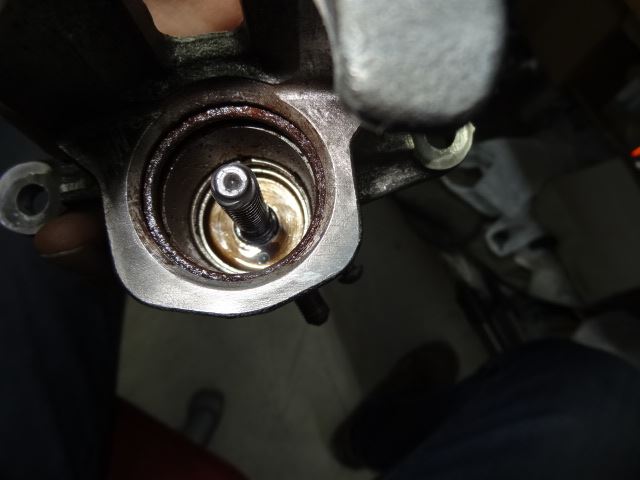

ようやくすっきりしました
もう外れるものは無くなった？

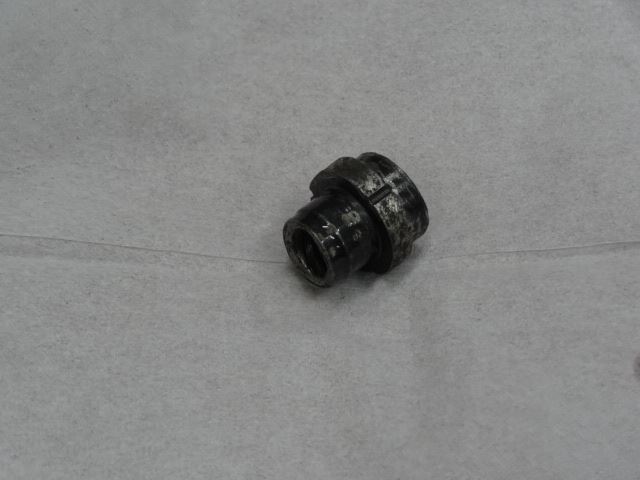

前後しましたが、ＴＯ君が貸してくれた、もう1つの秘密兵器ＳＳＴ
と言っても、お手製

これがあれば、組める・・・ハズです

もうバラしちゃったので、組むしかないのですが
