目的 修理・故障・メンテナンス
作業 DIY
難易度
作業時間 12時間以上

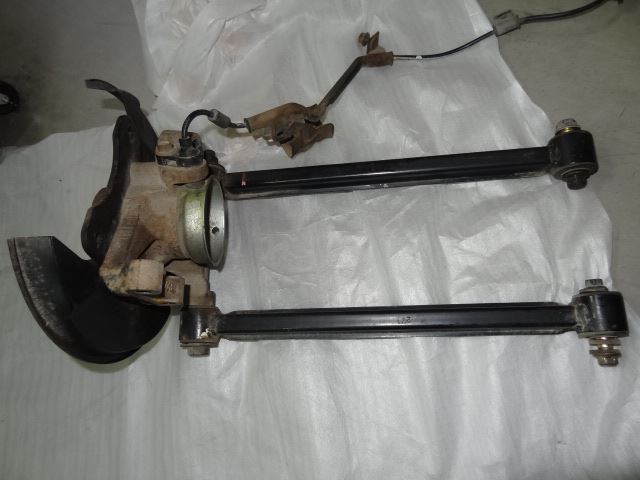

1


いろいろ考えましたが、やってみないことには何も始まりません
後先考えずに、とにかく取り掛かってみます

現状確認

私の車は、KK4の4WD
使う部品は、プレオRS RA2 同じく4WDのABS付き車から外してもらったリヤブレーキまわり一式

とりあえず、手の付くトコからバラしていきます

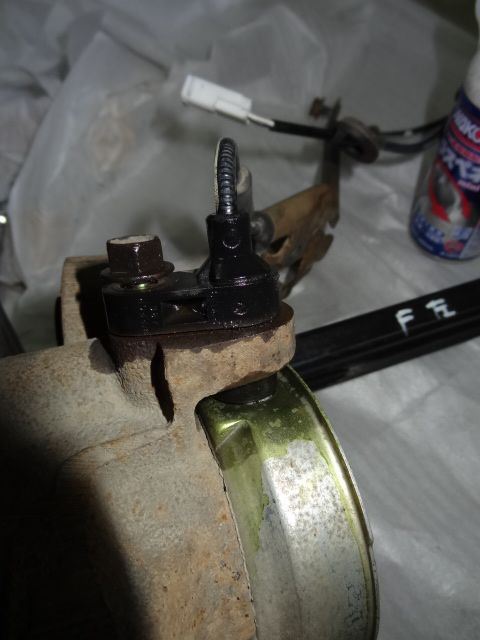

2


ABSセンサーが、ブランブランして非常にジャマです
私の車に使うことのないセンサーですし、まず最初に外します

ネジ1本で止まっているだけ

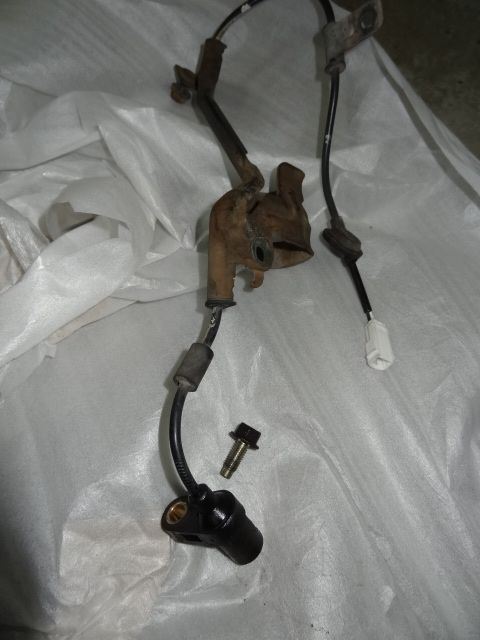

3


簡単に外れました

まだ使えそうですが、何かに使える?
まあ、捨てないで取っておきましょう

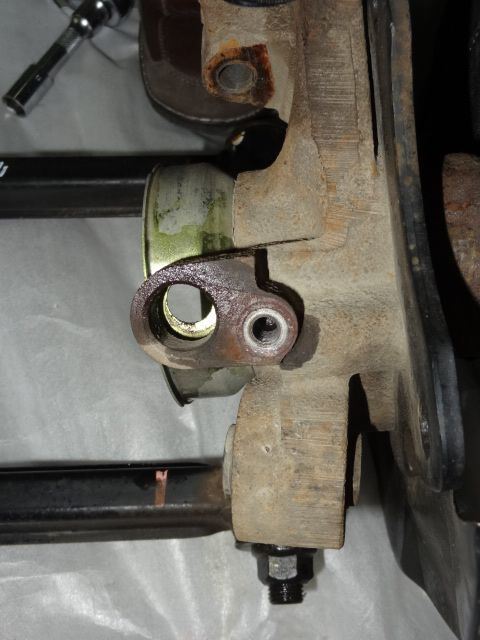

4


ナックルには、センサー用の大きな穴が残りました
使用上は特に問題ないと思いますが、ナックル一体成型ですのでどうしようもありません
何かに使えないかな?
いつもそんな事ばかり考えてしまいます

5


次にジャマなのが、バックプレート
ジャマなものから外していきます

ですが、このバックプレートの固い部分に、キャリパーが固定されるようです
ジャマですが、重要な部分です
ネジ4つで止まっているようです

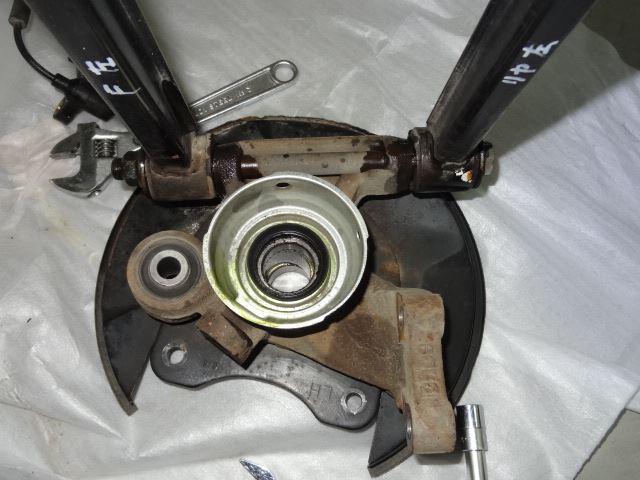

6


裏から見たところ

それにしても、デカイオイルシールです
お椀と一体型です

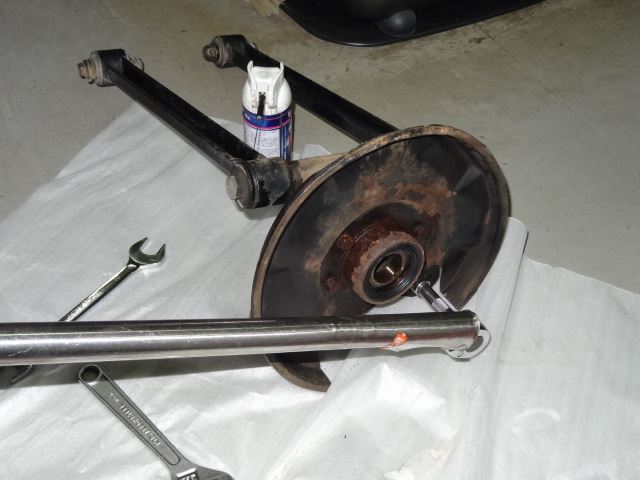

7


細いわりに錆びて固いので、ラスペネをつけながら倍力君で外していきます

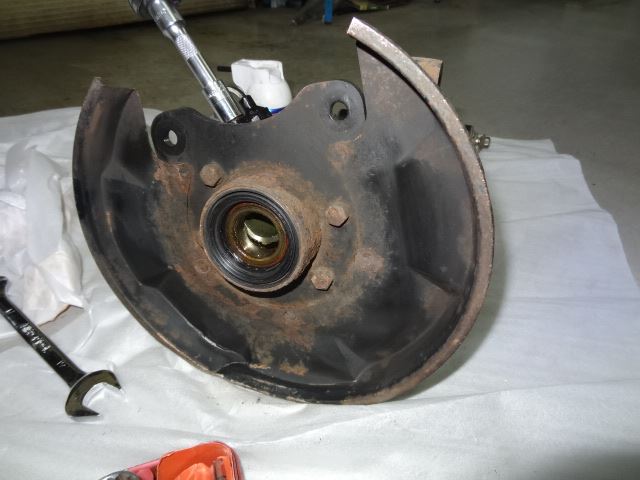

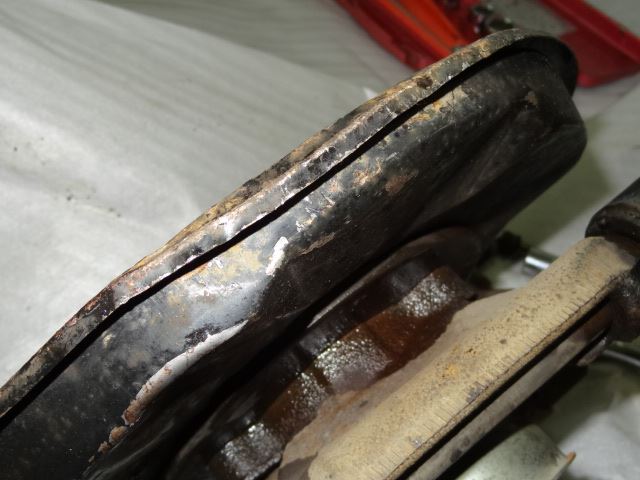

8


バックプレートの下側部は、いつも潰れているものです
外して地面に置くと、この部分が当たるからです
まあ、ローターに当たりさえしなければ大丈夫ですが、見てくれが悪いです
ペラペラですから、叩けば何とかなるでしょう

それにしても、外れない
ガッチガチにくっついてしまっています
