目的 修理・故障・メンテナンス
作業 DIY
難易度 ★★
作業時間 12時間以内



1

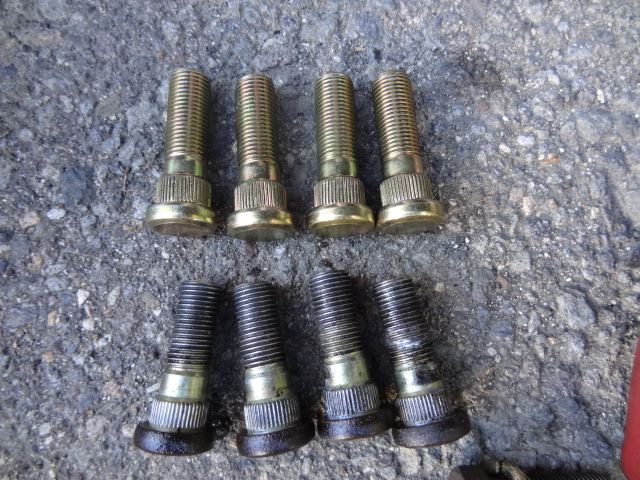

ようやく4本外れました

下が外したクリップボルト
上はこれからつけるもの

2


裏からボルトを叩くスペースがないので、ナットを締めていってボルトをハブに取り付ける事にします
ナットは転がっていたP1.25の適当なもの

が、ボルトが長いので根元まで締まりません

3

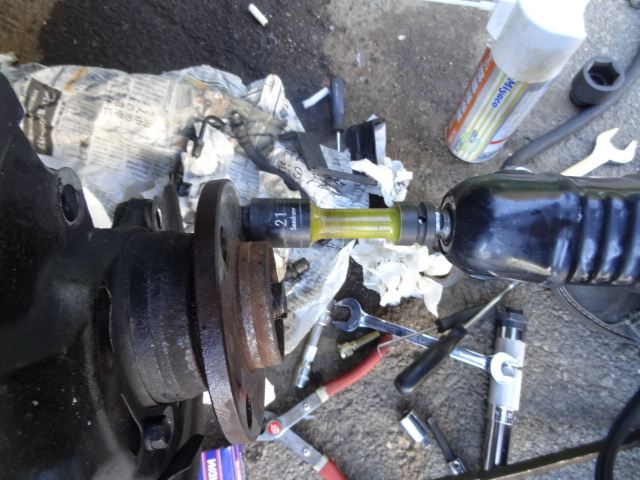

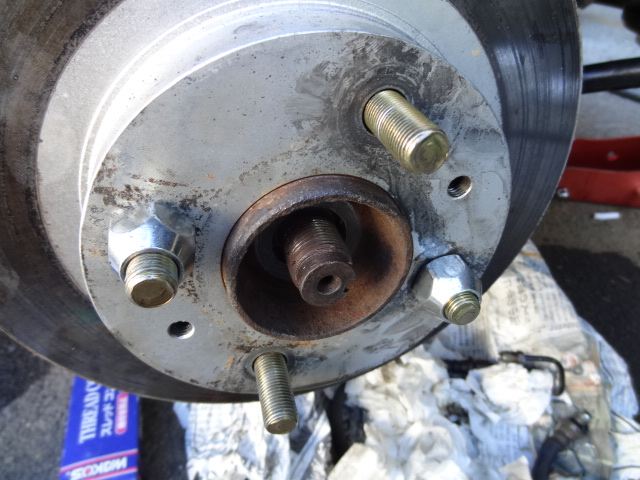

ローターをつけて、締める事にします
5mmほどの厚みがあるので、これならナットが締めていってボルトがハブに刺さるはずです

4

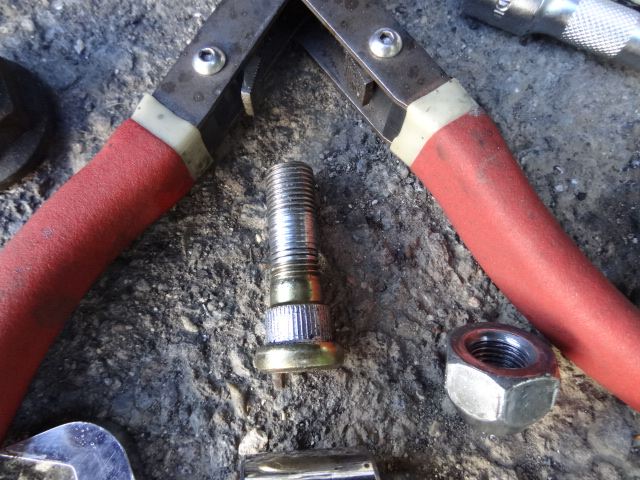

・・・一本ナメました

インパクトレンチでは加減がわからないので、あまりよくないかも

やり直しです

5

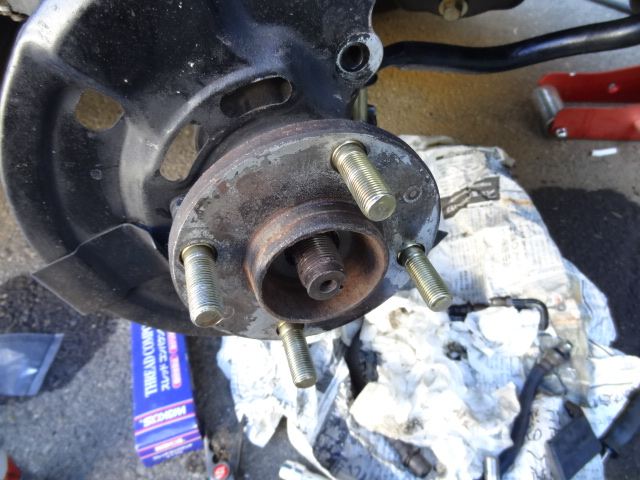

なんとか4本ともキチンと根元までハブに突き刺さりました

ボルトのスプラインがナメないか心配でしたが、ちゃんと効いているようです

ボルトの根元のスプラインがナメてしまうと、ナットと共回りしてカラ回りしてタイヤが締め付けられなくなります
最悪はハブの交換になってしまいます

6

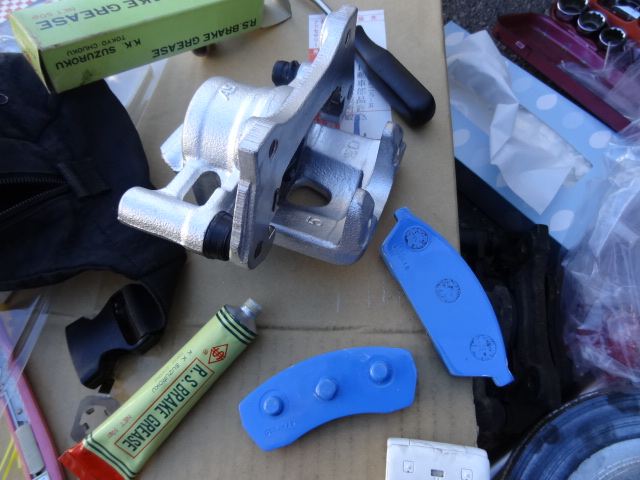

パッドをキャリパーから一旦外し、金属部との接触面にディスクパッドグリスを塗ります
そうするとパッドの鳴きをある程度抑えられるようです

7

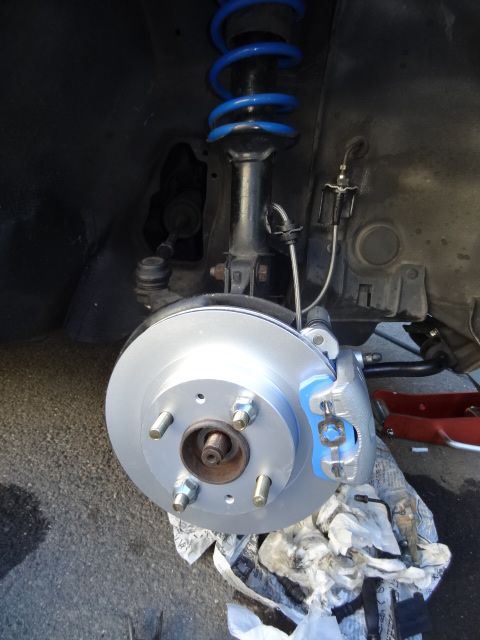

キャリパーは目一杯広げておきましたので、パッドに多少すれる程度で、そのままスムーズにローターが入りました

ボルト2本で、規定トルクでナックルに取り付けます


8

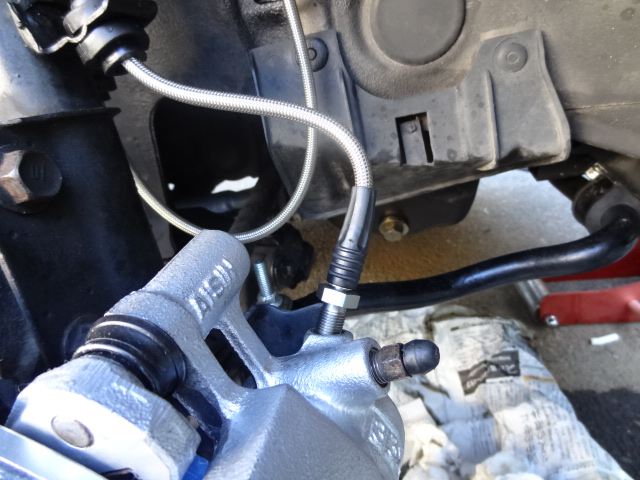

最後はブレーキホースをつけるだけなのですが、
何と、ブレーキホースが回転しないのでスパナで回せません
メッシュはとても固く、反対側はもう取り付けてあるので、回ってもホースがネジレてしまいます
一度ブレーキホースを外すかキャリパーを外すかしないと、取り付けできません

手順間違い、大間抜けですな
