【整備453】メーター透過照明化 プレオ流用取付 6 専用ﾊｰﾈｽ作成･ﾊﾝﾀﾞ付け

いよいよハンダ付けします
中学生の技術の時間以来です

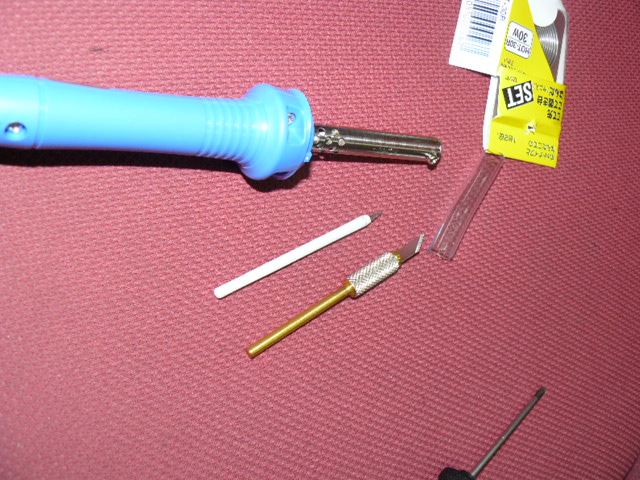

ハンダゴテはホームセンター買ってきました
先を差し替えると、ホットナイフというものに変わるそうです
いずれメーターやインパネ加工の時に使えそうなので、これにしました

コードは、Ｃ２１２とＣ２１３にバラバラにクロスしますので、遠い方はあとで線を延長します

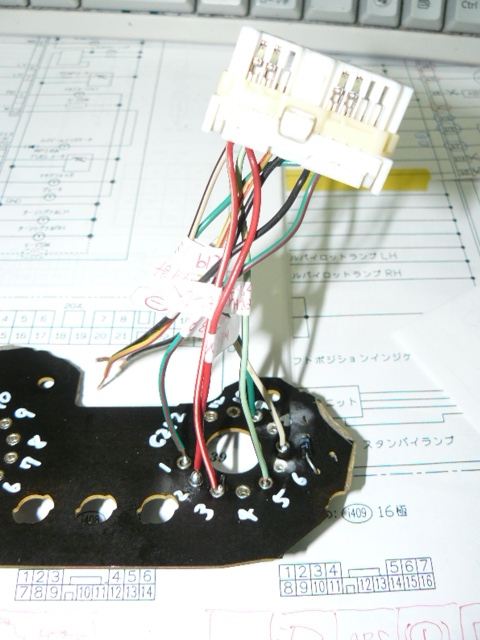

とりあえず、近いコードからハンダ付けしていきます


大体つきました

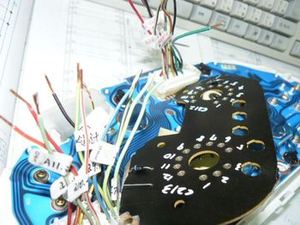

付けてない線は、延長してもう片方へハンダ付けします

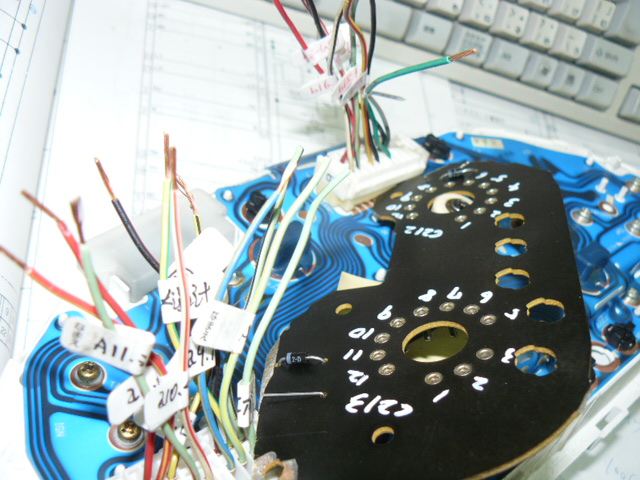

何とか、必要な線はみんな付ける事ができました

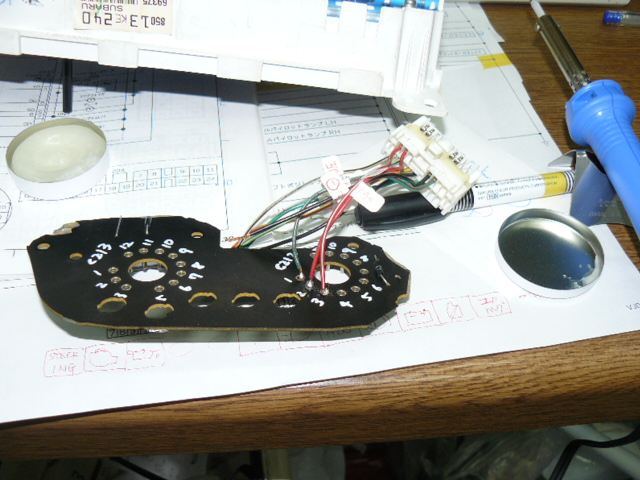

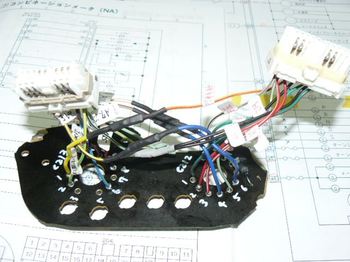

オリジナル変換ハーネスの出来上がりです

ハンダが盛り上がったりちょっとヘタクソな部分もありますが、要はきちんとついてればＯＫです

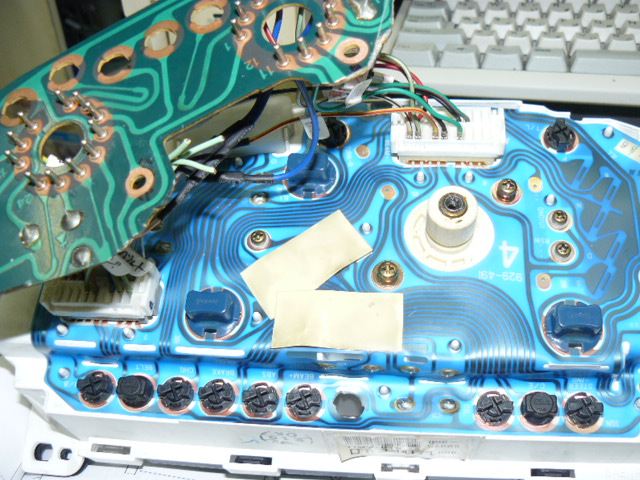

メーターに付けてみると、ちょっと後ろ部分が大きいです
やはりもう少しスリムにする必要があるかも

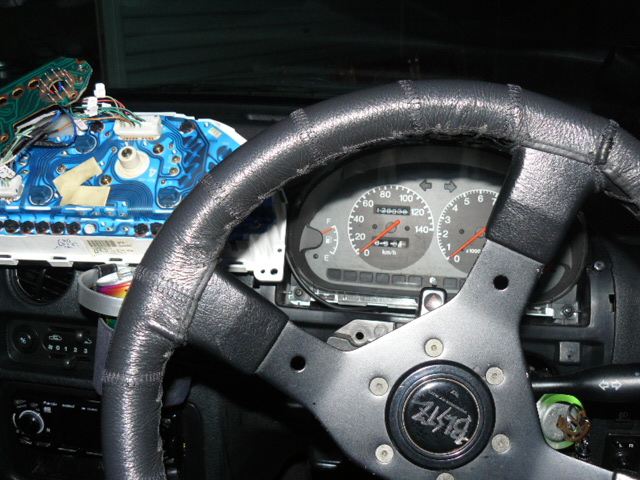

がまんできなくて、メーター加工もしないうちに取り付けてみます

とりあえずの回路確認、イルミがつくかどうか、エンジンかかるかどうか
各種インジケーターが正常に作動するかどうか
ちょっと心配ですが、間違いない事を祈る気持ちです

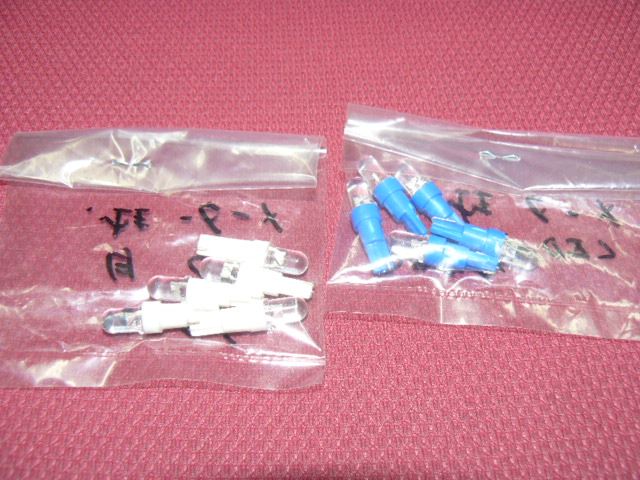

ちなみに、インジケーター部のメーター球はＬＥＤに替えました
Ｔ５で、ブルーとホワイト
