【整備416】オイルクーラー取り付け 2 クーラーコア仮組

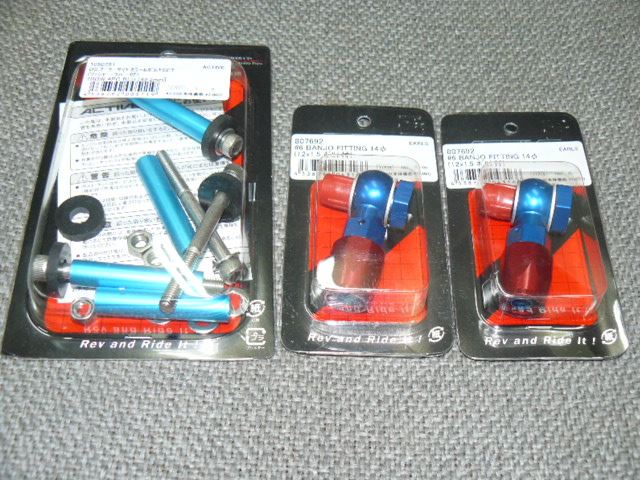

こちらは、アールズのフィッティング類
クーラーコアにはこちらを使用しないとつかないようです
ＡＣＴＩＶという、バイクパーツ専門店から購入しました

左は取り付けステーの元となるシャフトボルト
右はホースエンドで、コアのＭ１２×Ｐ１．５に合うもので、ホース径6番のものです

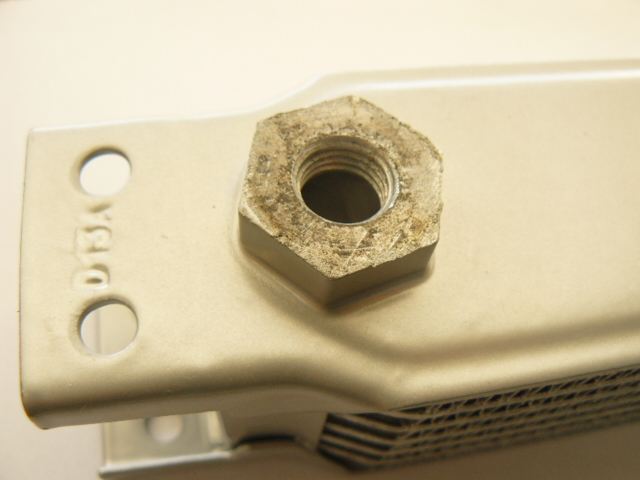

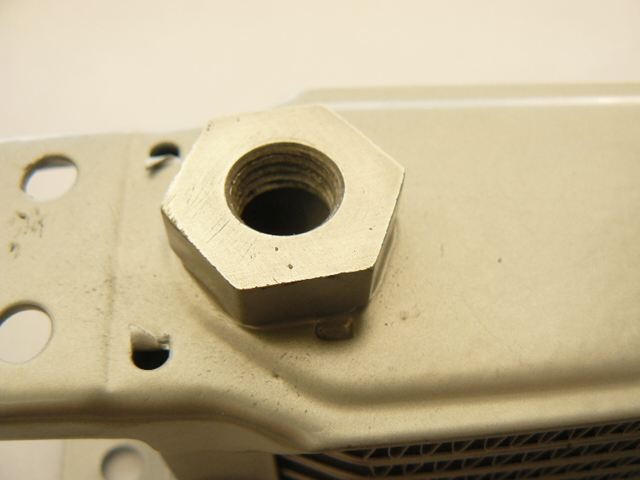

さっそく付けようと思ったら、接地面が腐食していてあまりよくない感じです

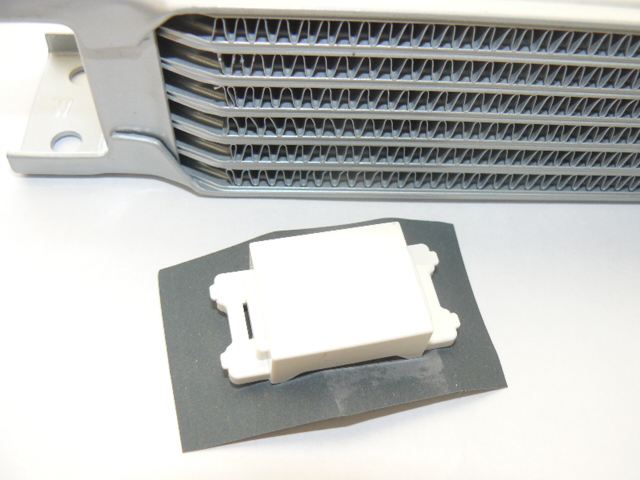

家庭用スイッチのふたが丁度いい大きさだったので、これに1000番のペーパーを巻き付けて少し磨きます

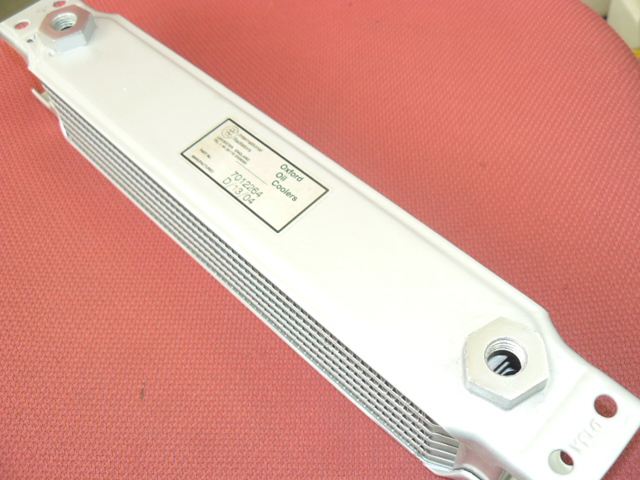

一応は綺麗になりました
オイル漏れは恐いので、少しでもリスクを減らします

コアの中に多少は屑が入ったかもしれないので、エアーガンで軽く中を吹いてゴミを飛ばします

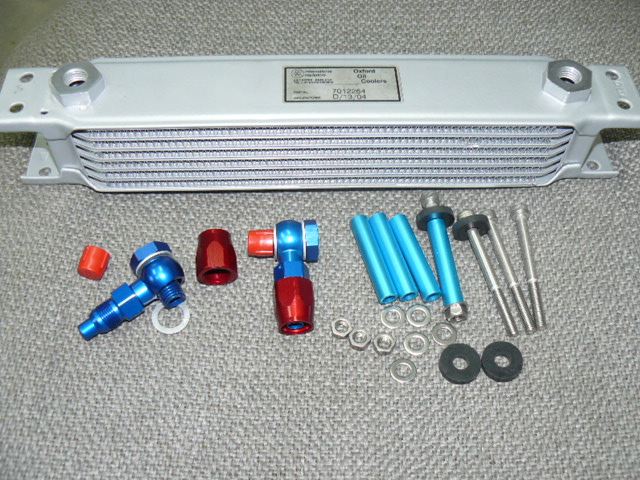

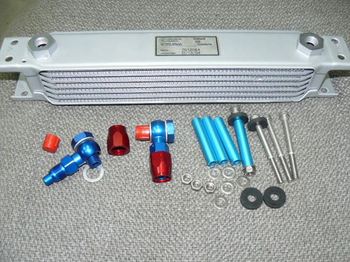

コア周辺のパーツが揃いました

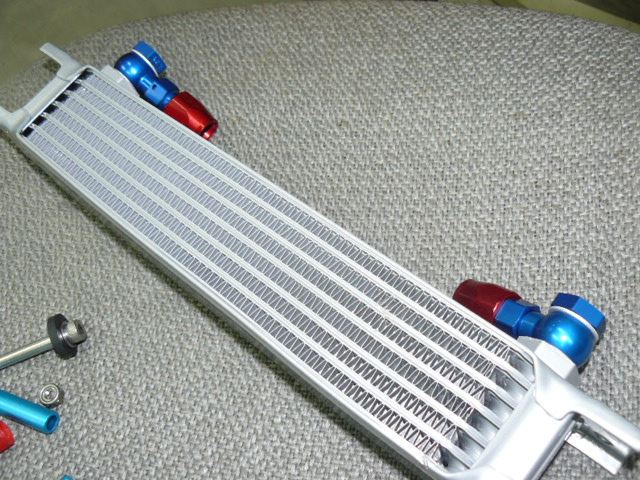

間違いがないか、仮組してみます

ホースエンドを取り付けてみます

オイル出入り口を上にするか下にするか、また首はどちらに向けるのかは、車体への取り付け状況によります

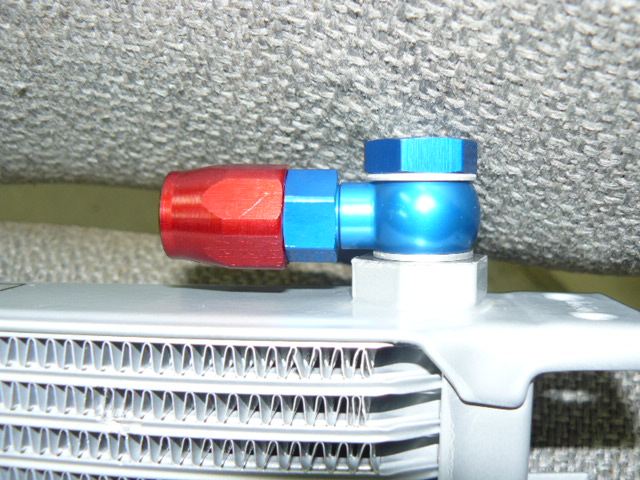

ホースエンドのワッシャーは、上下で1mmサイズが違うようです
仮固定ですが、ちゃんとはまることを確認します

一応、ピッチや径も間違えずに済んだようです
なにしろ、パーツはあちこちからの寄せ集めの上、はじめてやる素人が選んでいるのですから確認は大事です
