【整備347】インパネまわり改造 その25 本格ｾｷｭﾘﾃｨ燃料ﾎﾟﾝﾌﾟ(ﾘﾚｰ)ｶｯﾄｽｲｯﾁﾗﾝﾌﾟ取付

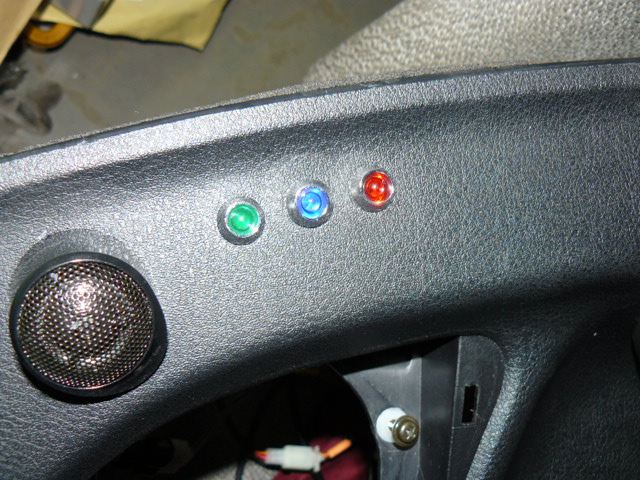

穴がなんとか広がったので、ＬＥＤを３色つけました

エンジンＧＯ→グリーン
ＳＴＯＰ→　赤
今後の拡張用→青
です

・・・ついてみると、随分クラシカルな感じ
昭和の車みたいです
今のＬＥＤはレンズに色が付いていませんし、光ってはじめて色がわかる感じです
う～ん、またこれもよしとしましょう

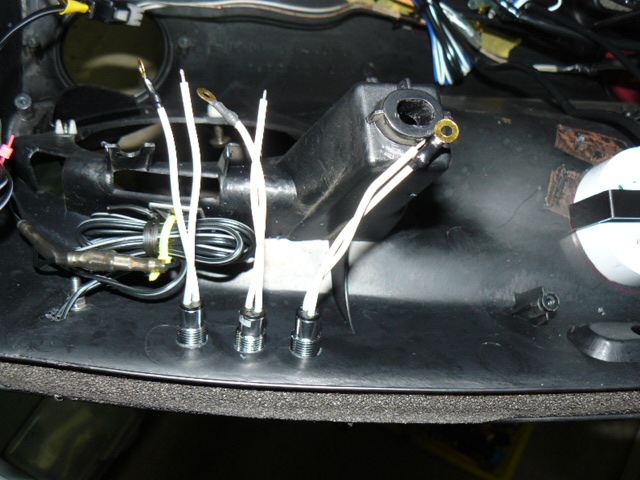

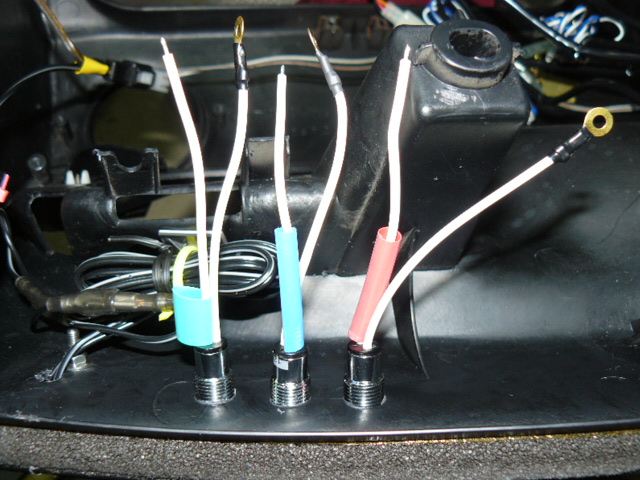

裏側です
どうやってまとめましょう？

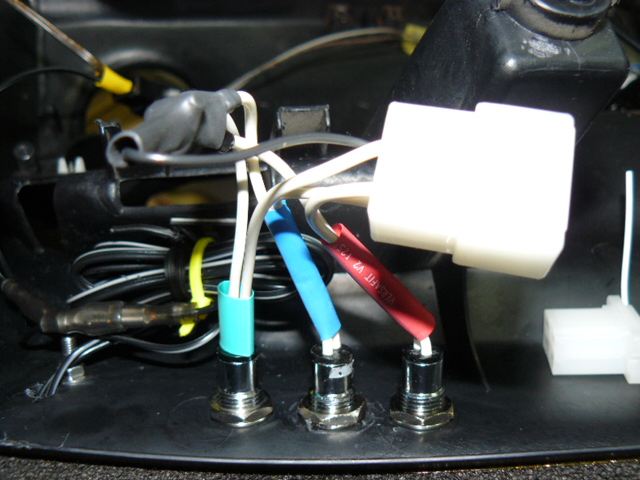

接続は、カプラーにしました
アースをまとめて一本にし、あとはプラスが3つ
ちょうど４極カプラーで間に合います

・・・アース

アースの問題は前々からいろいろ考えていました
ヴィヴィオはインパネ裏の鉄骨にアースがきていません

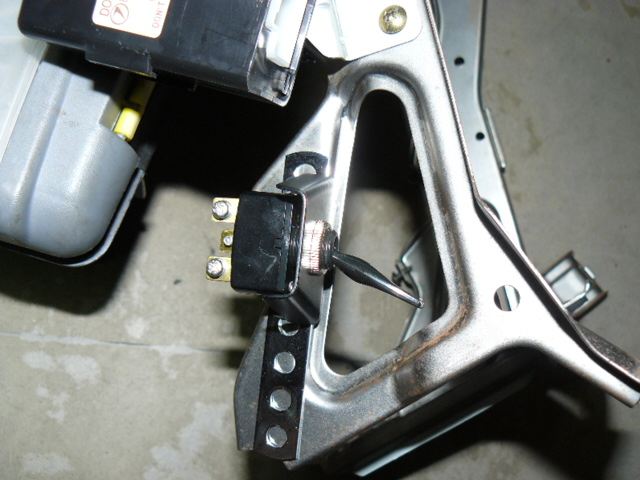

とりあえず、秘密のスイッチを小ぶりのものに交換します

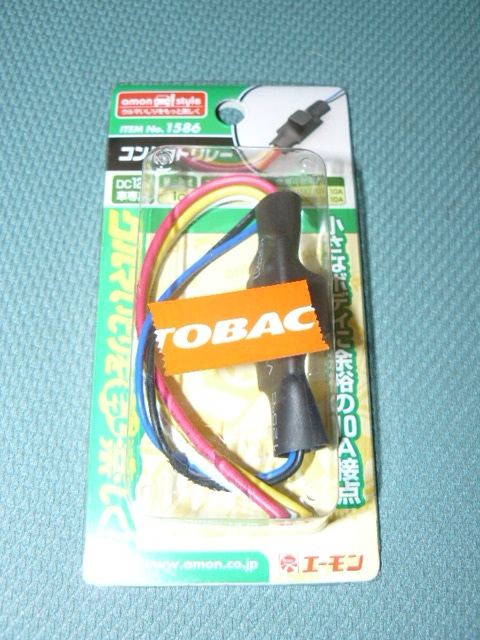

リレーは、前のものもやはり大きいので、もっと小さい物はないか探したら、同じくエーモンからこんなに小さい５極のリレーが出ていました
安くて小さくて、10Aあります
これは使えます
1586 コンパクトリレー

トグルスイッチへの接続は、3mmの小さいネジで止まるようになっていますので

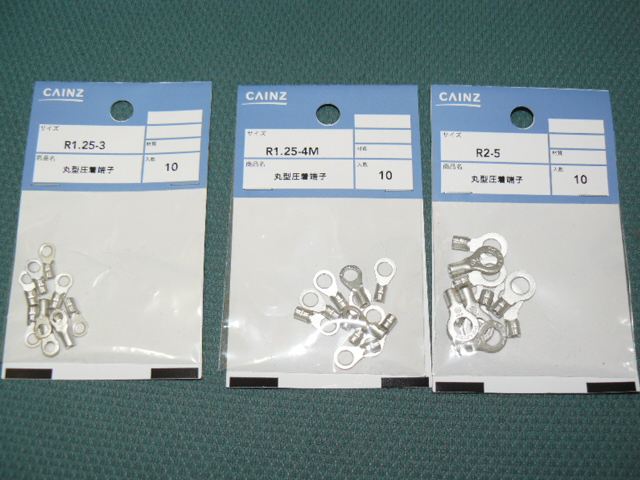

ホームセンターで3mm、ついでに安かったので4mmと5mmの圧着端子を買ってきました
こんなに小さいのはエーモンでもでていません

アースの問題
いろいろな方が書かれているようですが、ここはのうてんき。さんのを参考にパクらせていただきます

アースは論理的に9本、最低４本必要になる予定です
アース線を延ばして取ってもいいのですが、いちいち線を引くより、アースにして好きなところから取れた方が便利です

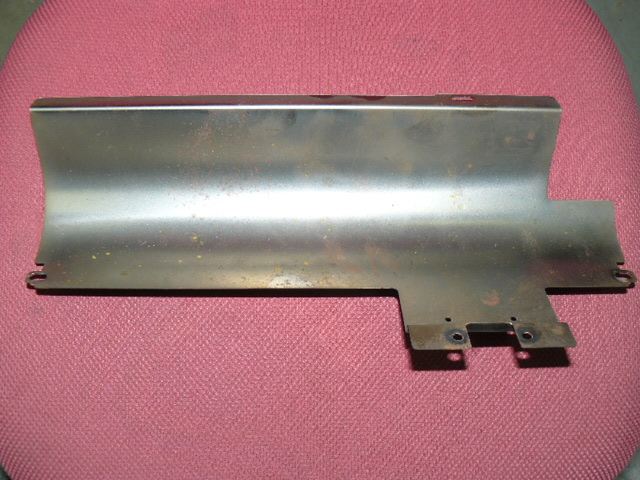

ということで、グローブボックス裏のインパクトパネルを外します
