【整備343】インパネまわり改造 その21 3連ﾒｰﾀｰ取付け･配線加工

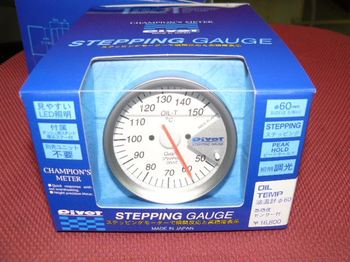

やっと油温計が来ました
これでようやく３連メーターになります

キャンディーズも３人、パフュームも３人、メーターは３連
お決まりなのですね

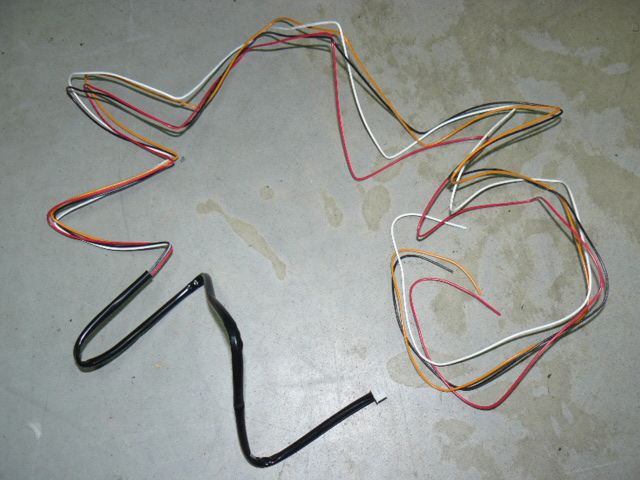

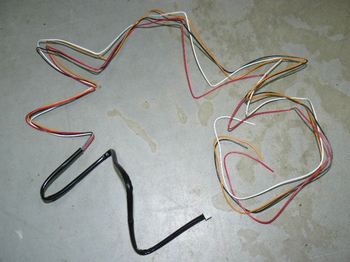

とにかくコードが長いです
通常は取りまわしもあるからなのでしょうが
私のは3つ並んでくっついていますので、短くて十分です

センサーコードはエンジンルームに行くからいいとして、
ＡＣＣとイルミ、アースの３本は共通ですので、ちょん切って短くしてつなぎます

３極カプラーがあればベストなのですが、見当たりません

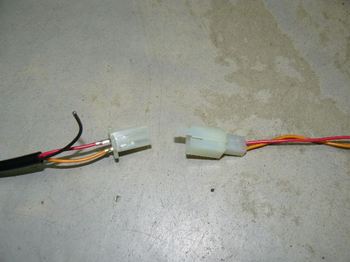

そこでＡＣＣとイルミの２極をカプラーにして、アースはまだどこから取るか決めていませんのでギボシにします

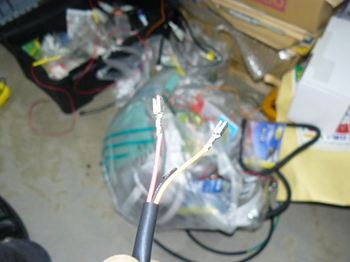

早速コードをちょん切って、ギボシをつけます

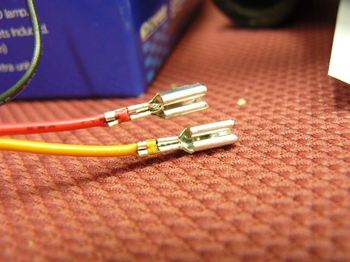

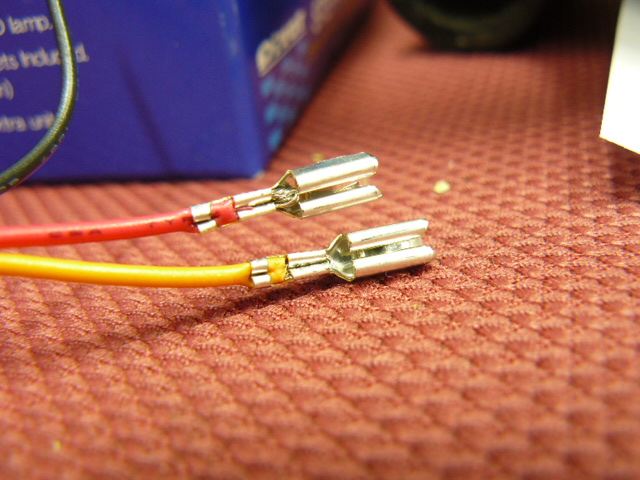

この場合、赤がＡＣＣ（アクセサリー）で、黄色がイルミです

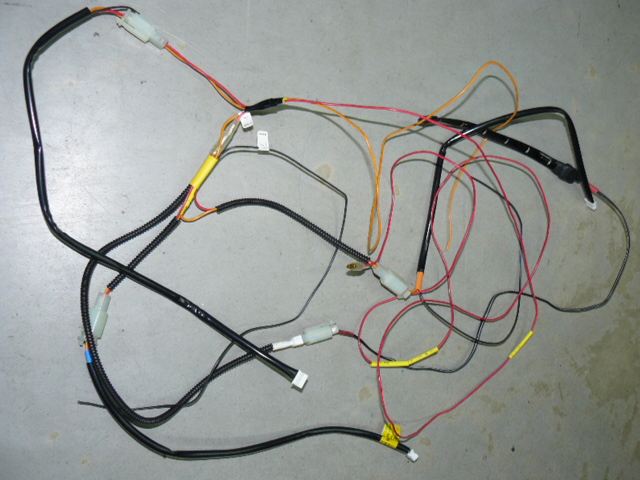

余ったコードで集合ハーネスを作ります
３連のメーターのコードをみんなつなげて集約します

短くしたつもりですが、それでもこんなに長くなってしまいました
6連ＬＥＤは、後で書きますがグローブボックス照明用です

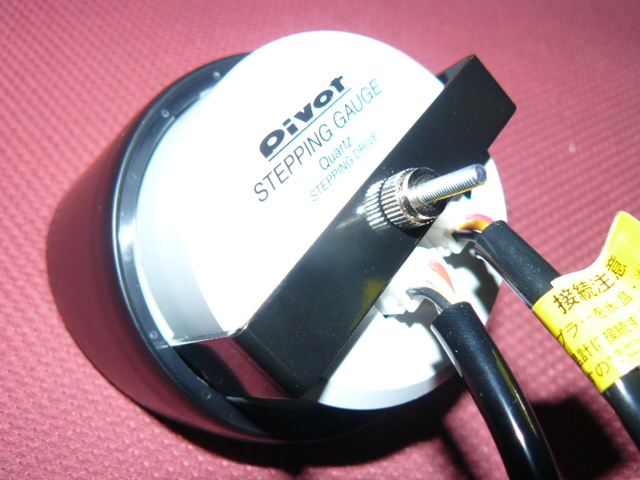

メーターを仮止めしてみます
ブラケットにコードはぎりぎり当たらないです（付属品だから当たり前）
合わせて見て、必要に応じてボルトやブラケットの脚は削ります

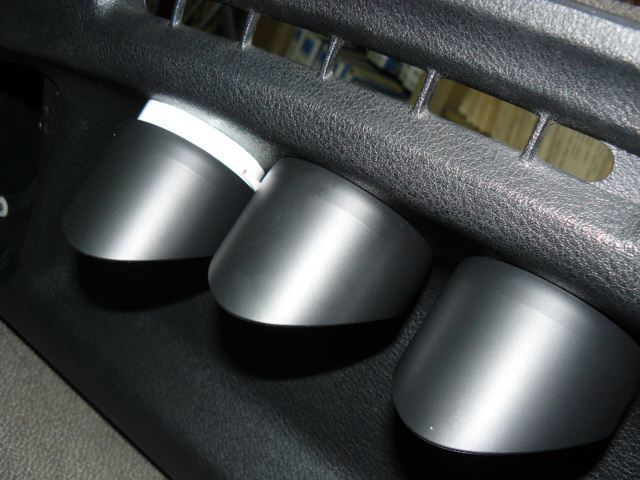

やっとメーターが３つになりました

フードがやたら大きく見えるのは広角レンズのせいです
写真をみたらビックリしましたが、実際はここまで大きくないです・
