【整備162】スーパーチャージャーOH その7 組立て

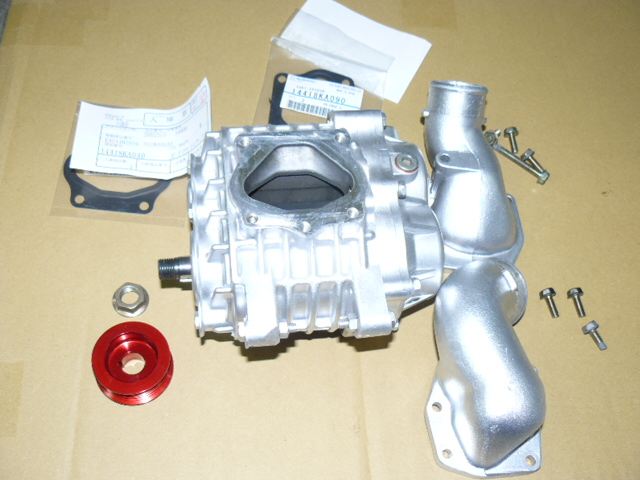

スーパーチャージャーを組んでいきます

問題はプーリー
外したのと逆の手順で組みます

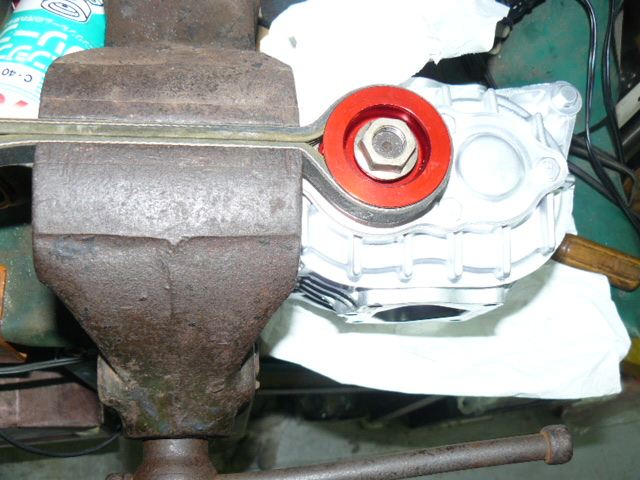

４ＰＫのベルトでガッチリ固定し、回らないようにして
センターのナットを締めていきます

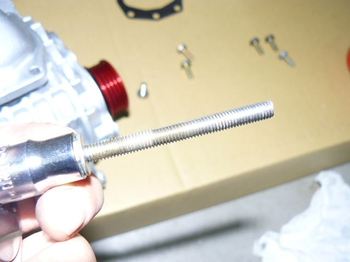

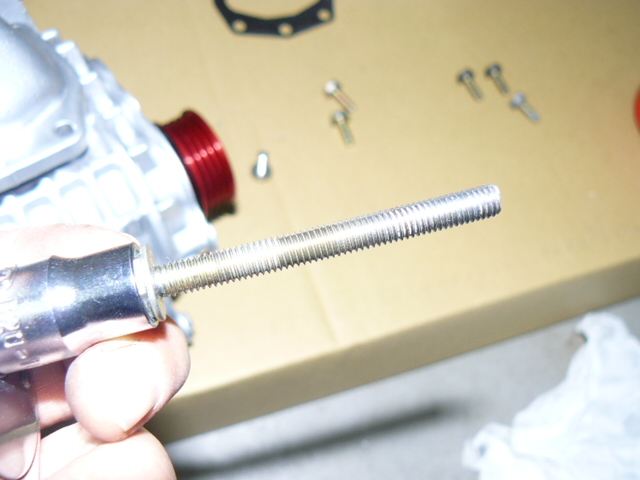

パイプに長いボルトを１箇所使っていますが、汚れてねじ山にゴミが固着していたので

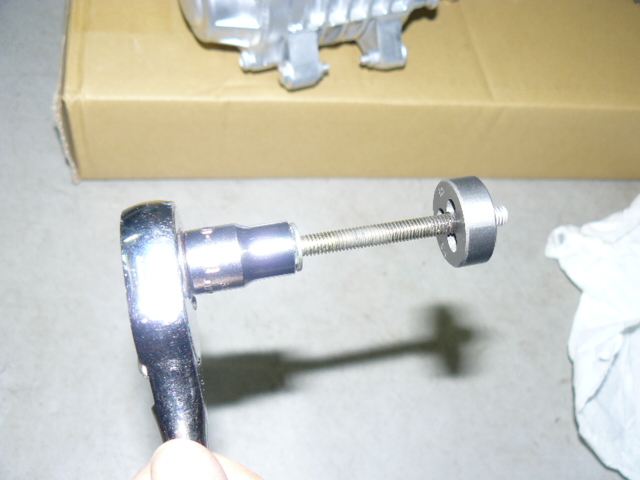

ダイスで綺麗に取り除きます

一応綺麗になりました

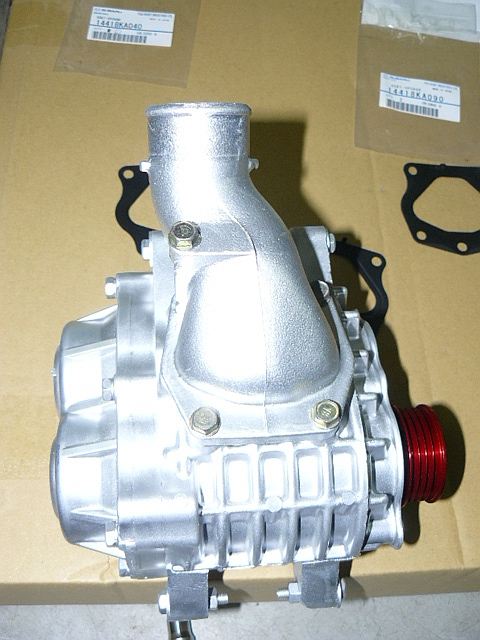

エアのパイプをスーパーチャージャー本体に取り付けます

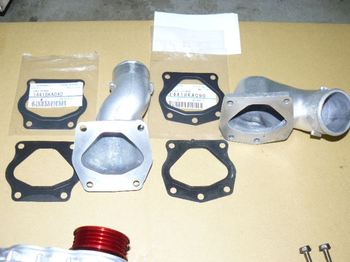

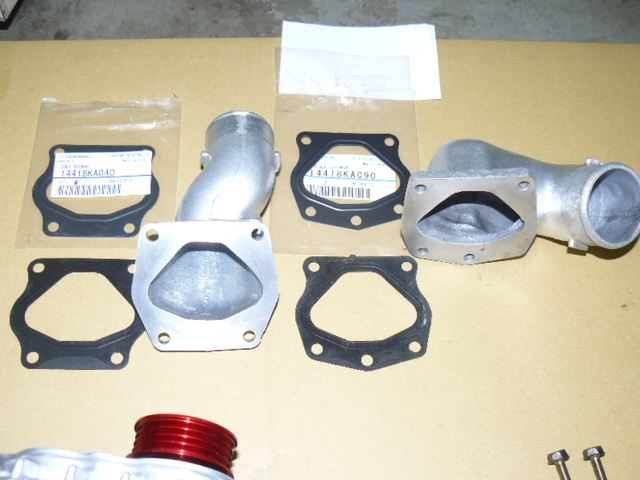

ＩＮもＯＵＴも、ガスケットを使っています
取り付けボルトの穴が４つと５つの違いで区別できますが
実はよく見ると止めは両方とも4つです

一つ使わない穴・・・ナゾです

ボルトの止めの位置関係で、パイプは迷わなくて付けられました
ですが・・・

ガスケットが、どちら向きに付けるのかわからなくなってしまいました
こちら側のガスケットには爪がついています
この爪が手前を向くのか、向こうを向くのか？

どちら向きに付けても、これがついてしまうのです

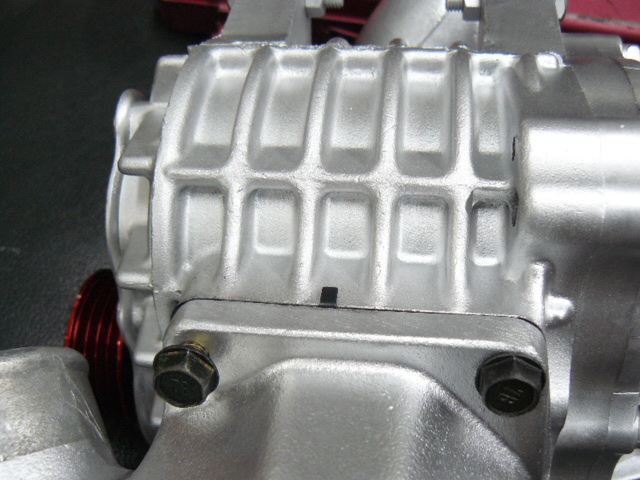

この写真は、爪が向こう向きです

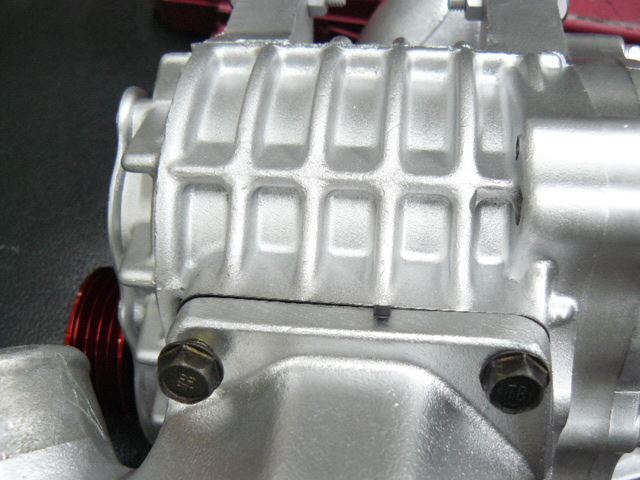

こちらは、爪が手前向きです
？？？？？

結論は、空気が漏れなければどちら向きでもいいや
です
だんだんテキトーになってきます
