目的 修理・故障・メンテナンス
作業 DIY
難易度 ★★
作業時間 6時間以内



1

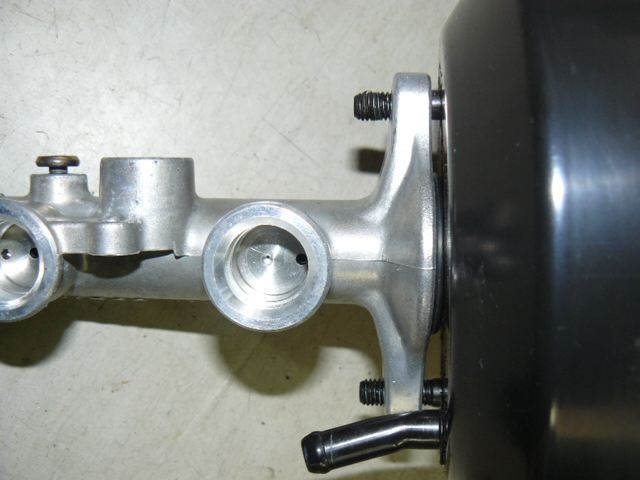

マスターシリンダーの首にはまるサイズの
Ｏリングを選定しました

ところがはめてみると、
Ｏリングの厚みがあって、ブースターとの間に隙間が出来てしまいます
それでも強引に締めこめば、Ｏリングは変形してピッタリ付くかもしれませんが、
元々使ってないところに入れるのですから、ちょっと危険があります



2

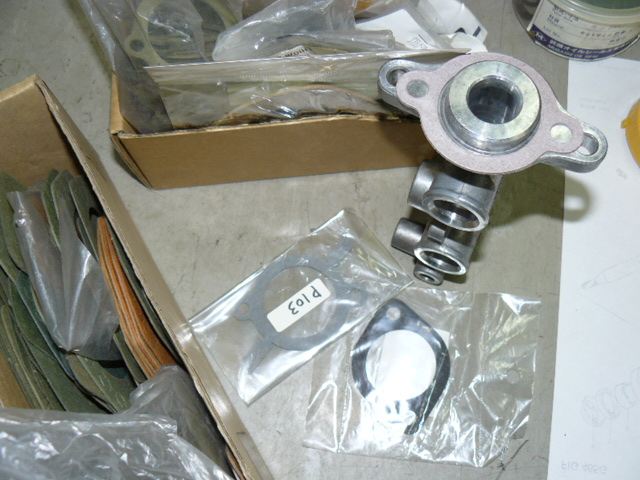

サーモパッキンやらマフラーガスケットやらデスビのＯリングやら
在庫品をいろいろ総動員して合うものを探しましたが、ありません

こうなったら、作るしかない



3

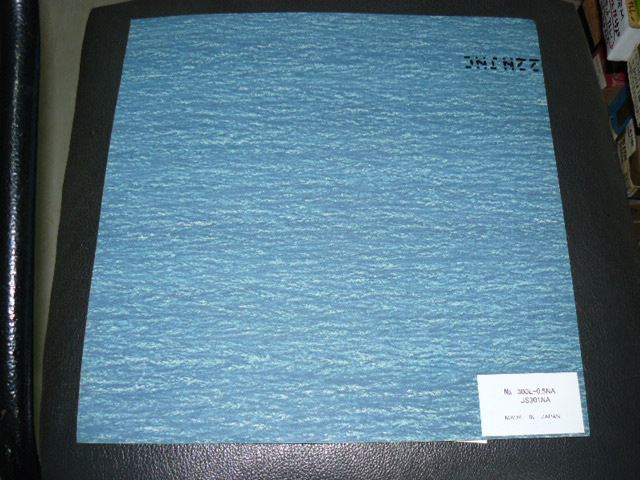

ということで、ガスケットシート　0.5mm
1.0mmもありますが、あまり厚いのは気が引けたのでこれにします



4

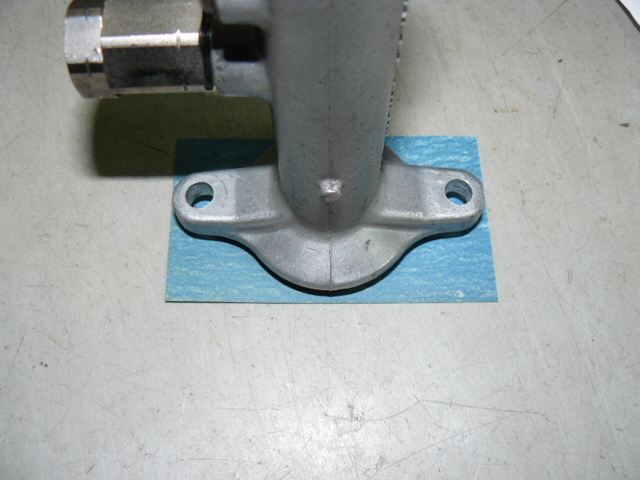

大体の大きさに切ります

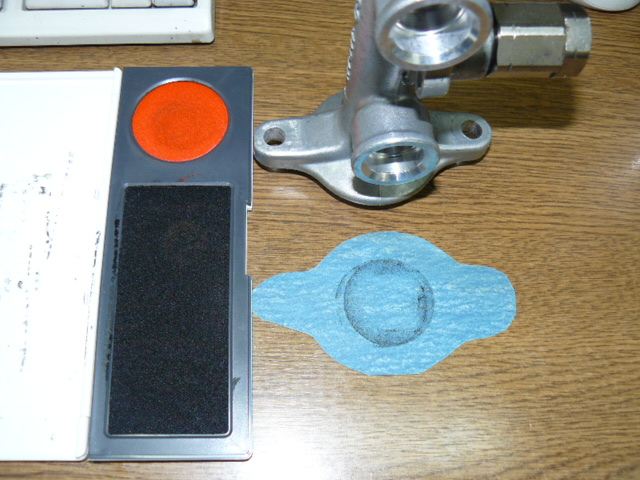

真中の穴は、位置を決めるために、スタンプ台を使って
ハンコのように押します



5
こんな感じ



6

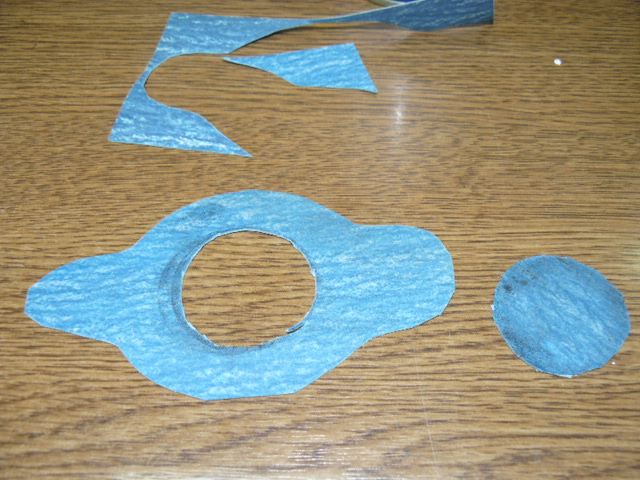

ざっと切り抜き、細かいところを修正していきます



7

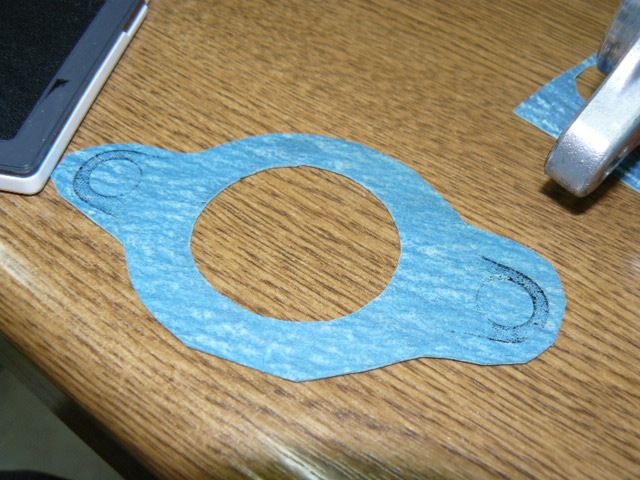

両端のボルト穴も、同じくハンコ押しします





8

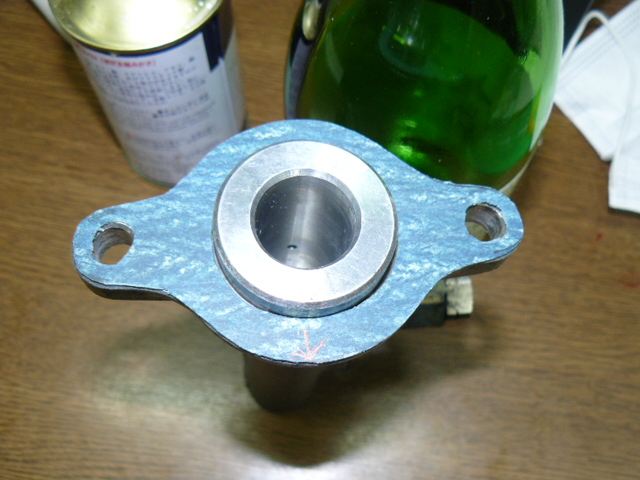

細かくて大変ですが、少しずつ切り整えて
とりあえず形にはなりました
一応、穴の位置は合ってます
