【整備116】サイドアンダーＬＥＤライト 取付 ﾘﾍﾞﾝｼﾞ 2

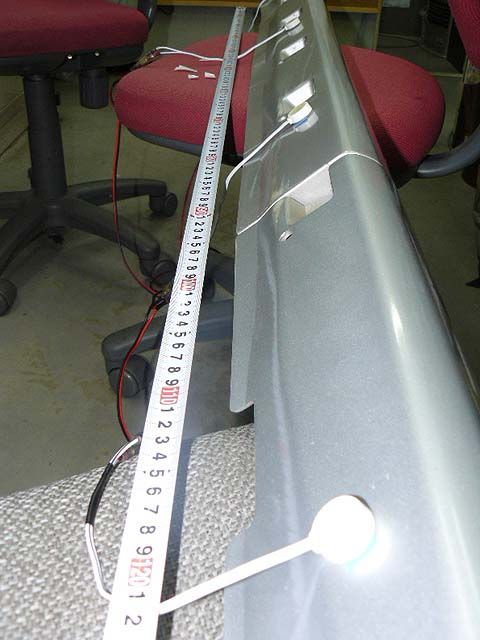

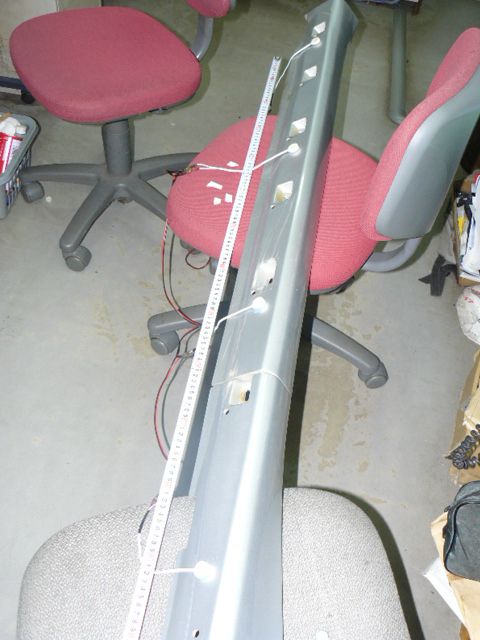

ワイドＬＥＤを仮付けして、間隔をみます

大体ですが、40cm間隔くらい

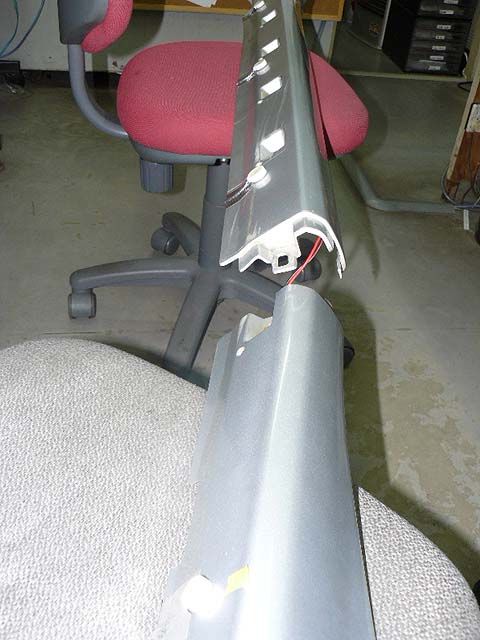

スポイラーは２分割ですが、前の長い方に3つ
後ろの短い方に1つ

脱着時にコードが邪魔にならないよう、少しだけ余裕を持たせます

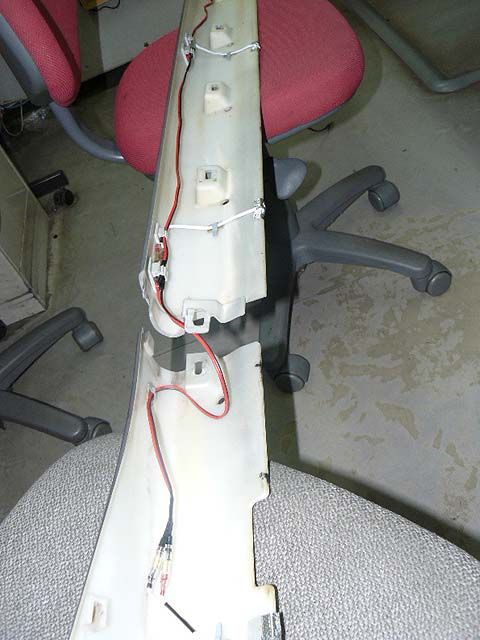

位置決めが終わったら、コードをスポイラーの内側にはわせ
スクリューの邪魔にならないよう
またボディとかみこんだりしないよう
ワイヤーステッカーでコードを固定します

ＬＥＤの両面テープをはがし、しっかりとくっつけます

その前に、スポイラー下側を綺麗に拭いて汚れを取り
あまり塗装にはよくないらしいですが、
適当にパーツクリーナーで脱脂しました

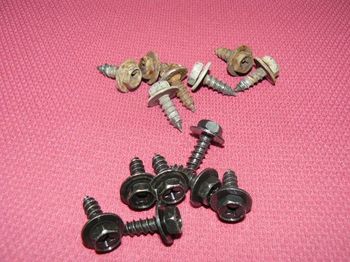

ネジも錆びててひどいので
在庫にあった新品のネジに交換しておきます

どうせ今後も脱着することになるでしょうから

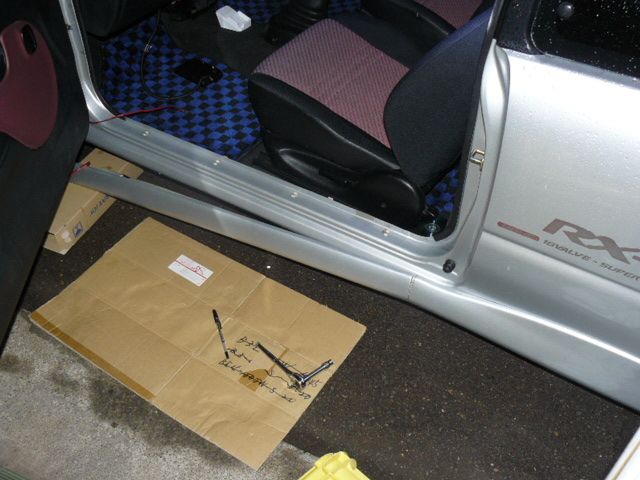

後ろ側から、前側へと
スポイラーをつけていきます

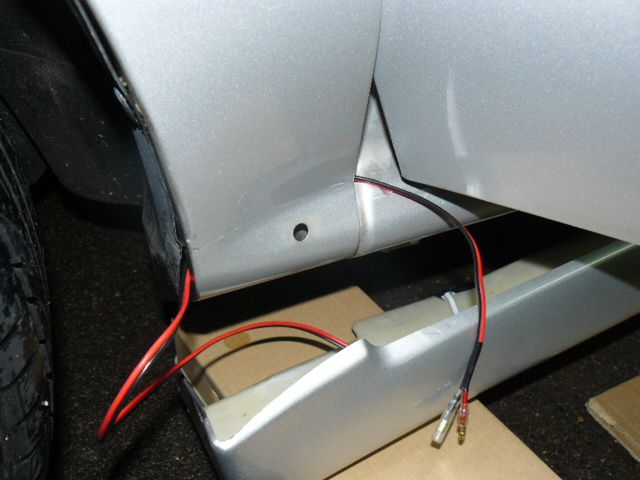

コードは一番前の、ライナーの隙間からフェンダー裏に通し
ギボシ接続のためにドアとの隙間から出しておきます

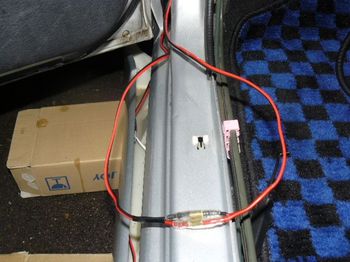

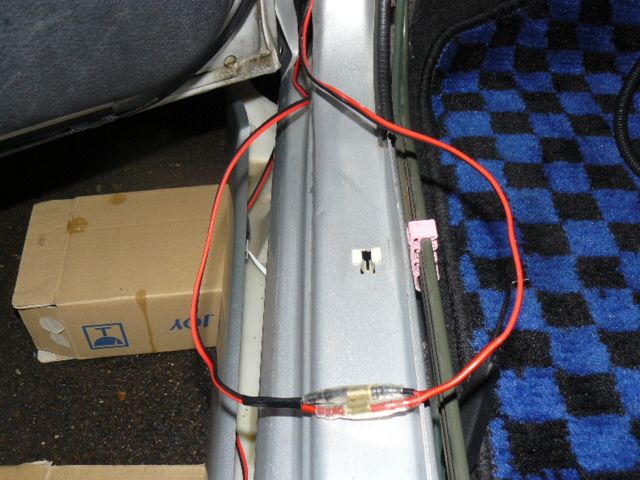

室内から来たコードをドアヒンジの隙間から出し
スポイラーから来たコードと接続します

しっかりつなげたら、室内側からコードを引っ張ってたるみをなくします
室内側で、コードを束ねて助手席の足元上、グローブボックスの奥辺りに落ちてこないよう固定します

これで一応完成
あとは暗くなってから点灯を確認します
