目的 修理・故障・メンテナンス
作業 DIY
難易度
作業時間 3時間以内

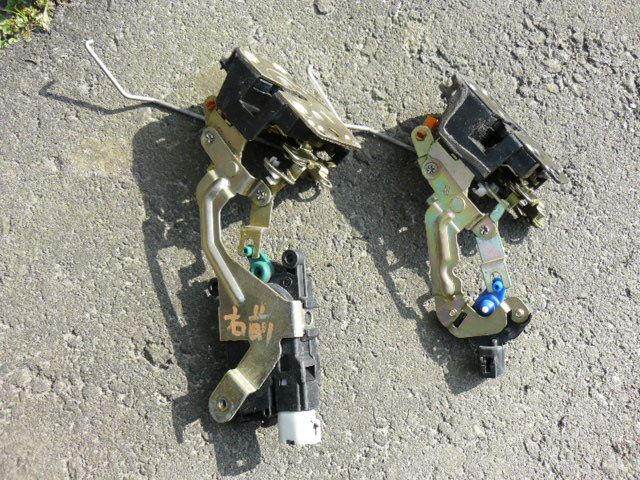

一応、比較
右の写真はついていたもので、ドアスイッチのみのタイプ
左はドアロックアクチュエーター付きのタイプ

ドアロックアクチュエーターフロントRH 単品の参考純正品番は
62319KC200 ¥13.400
モーターのみの価格です 2010.9/1現在

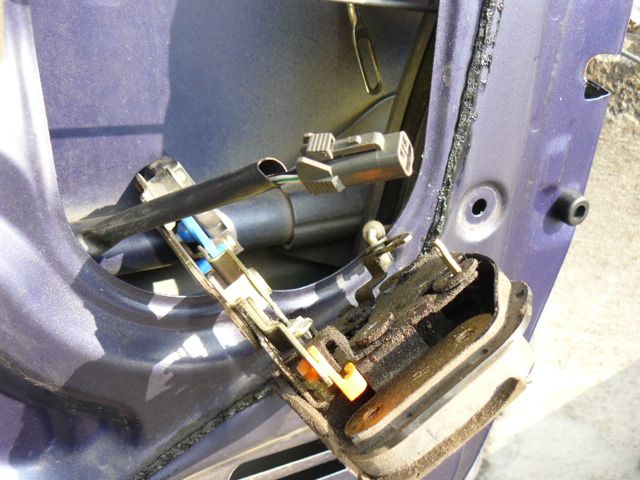

紺ヴィヴィオにドアロックをつけて、
片つけてしまいます

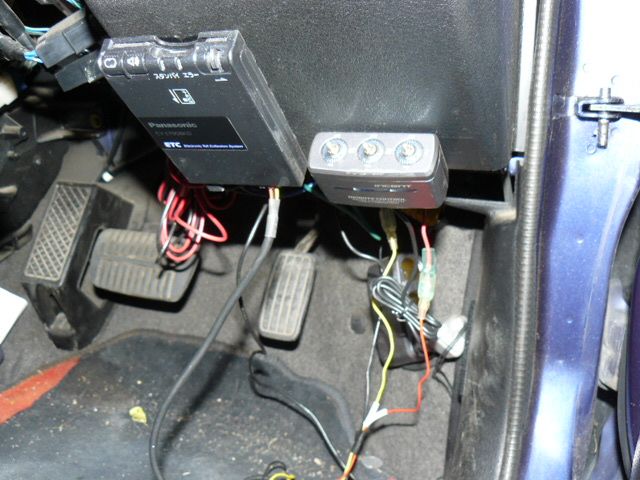

次に、紺ヴィヴィオに取り付けてあるコントロールユニットを外します
メインの受信機と、ウインカーのアンサーバックユニット
細かく言えば、接続ハーネスとブザー、リモコンです

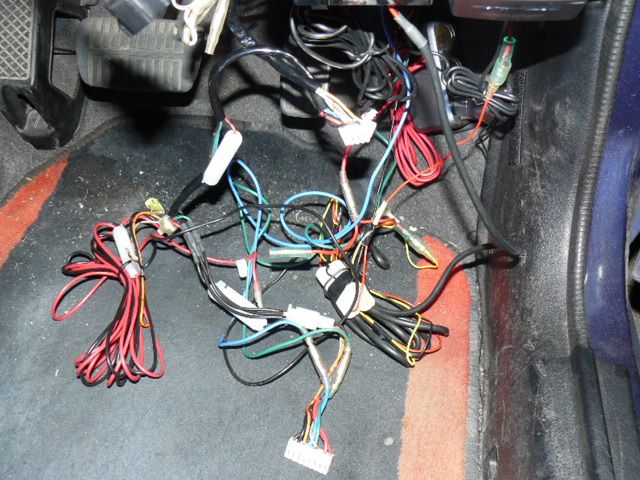

引っ張り出すと、この状態
皆さんも似たようなものでしょう
ここから必要なものだけ取り出します

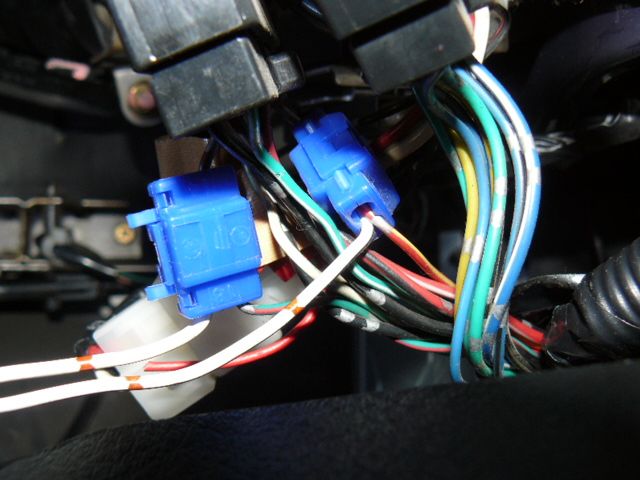

コラム下の、ウインカーアンサーバックの配線は
余裕があるので、コネクターを残してちょん切ります
コネクターを残しておけば、RX-Rに接続する時
どの配線から取ったのか、わかりやすくなります

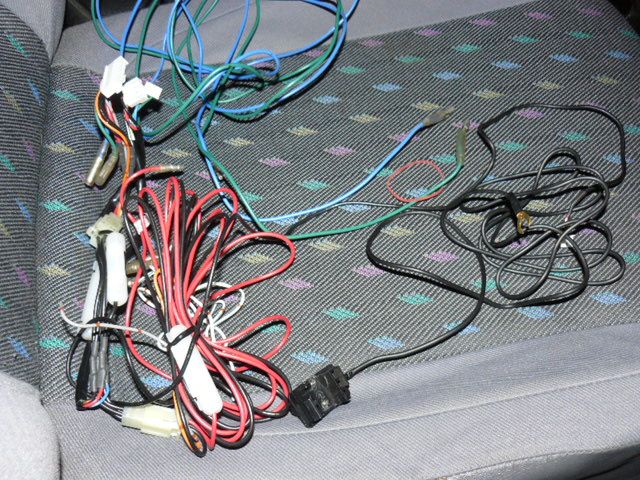

ゲットしました
これをつけたのも私
外したのも私
違う車に、またつけるのも私
ちょっと不毛




紺ヴィヴィオはほぼ終了
作動チェックをした後

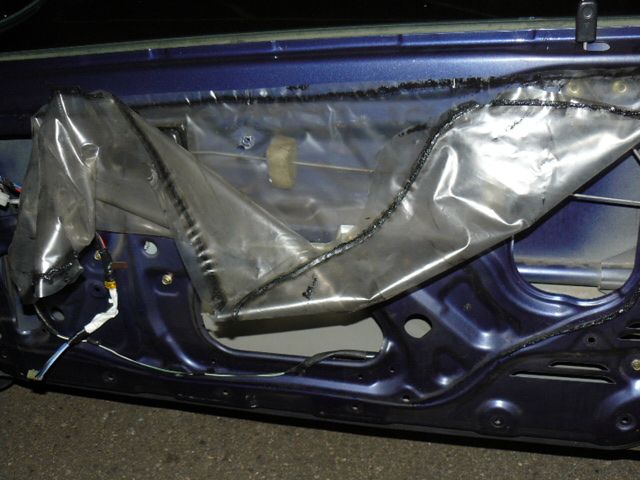

フィルム戻して、ドアトリムを元通り取り付けます
でも、その前に

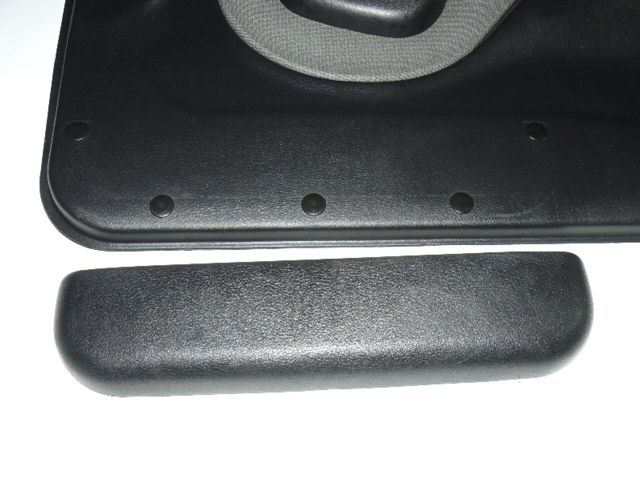

ついでだから、ドアトリムについている、ポケットをいただきます

この小物入れを、助手席側にも増設している人は多いです
私も、まねします

穴が開いててみっともないので、径の合うクリップで塞いでおきます
