【整備98】キーレス 取付 2

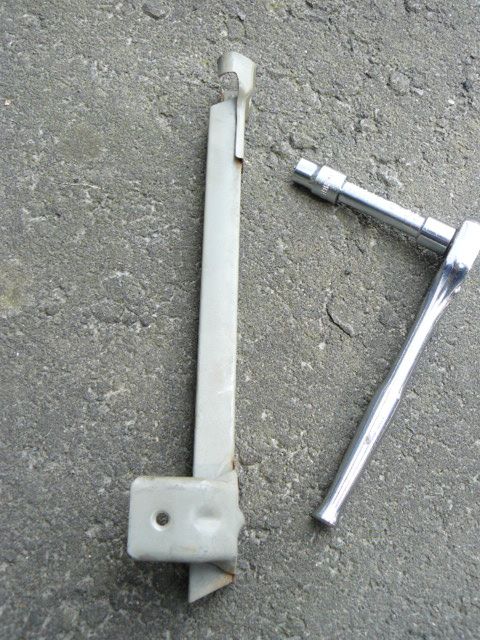

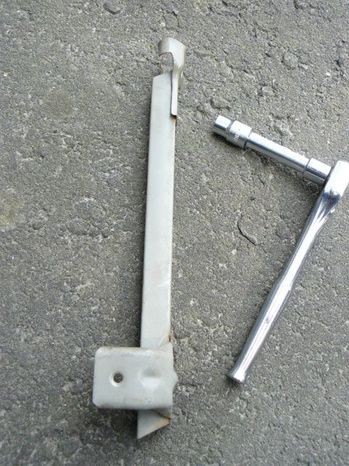

まず、ドアサッシュ（リヤ）を外します
ネジ一本で止まっているだけ
上側は挟み込んであるだけです
ネジを緩め、ランチャンネルを引っ張り出せばＯＫ

これを外しておくと、圧倒的に作業効率が上がります

ドアロックが見えます
各所のリンクをスナップ（リンクロッドをとめている黄色のプラスチック）
から外していきます
ドアロック・インナーハンドル・キーシリンダーのスナップは簡単に外せますが

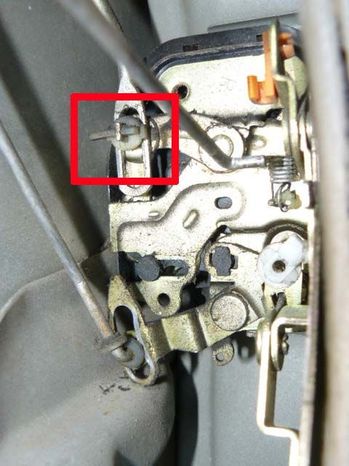

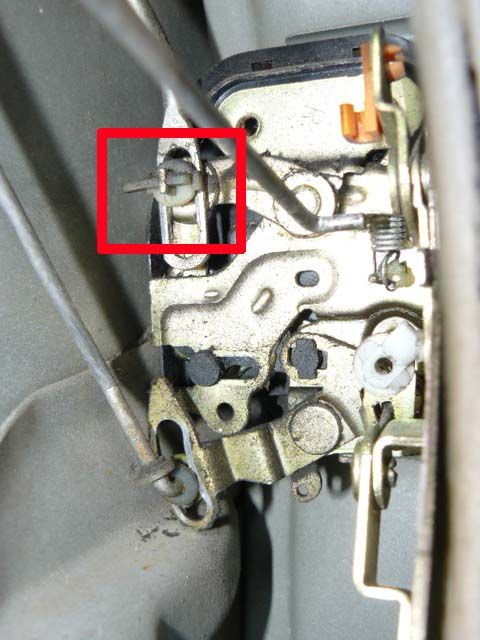

赤で囲ったココ

死にます
なかなか外れません
何度もやってますが、もうイヤになるくらいです

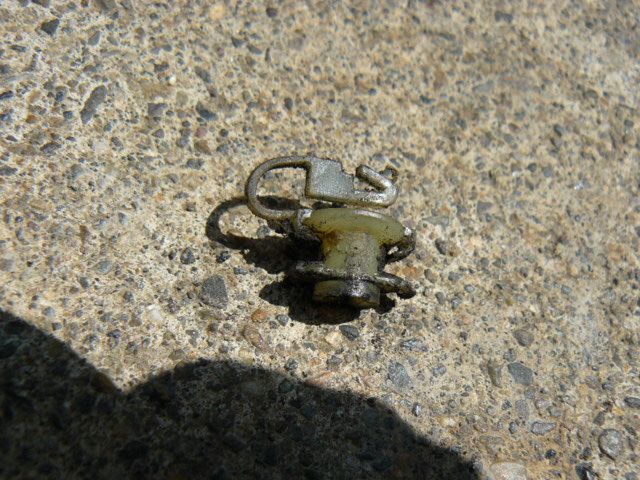

格闘して外した特殊なスナップ
これは単品では販売してません
壊れたら補充できません

でも、相手側のロッドに細長い穴があるので、つけるときは
実はタイラップで簡単に止められます
外せないときは、切ってしまってもいいかも

ネジを3本+1本外せば、ドアロックは外れます
（一本のネジは、アクチュエーターの）
先に、カプラーは外しておきます

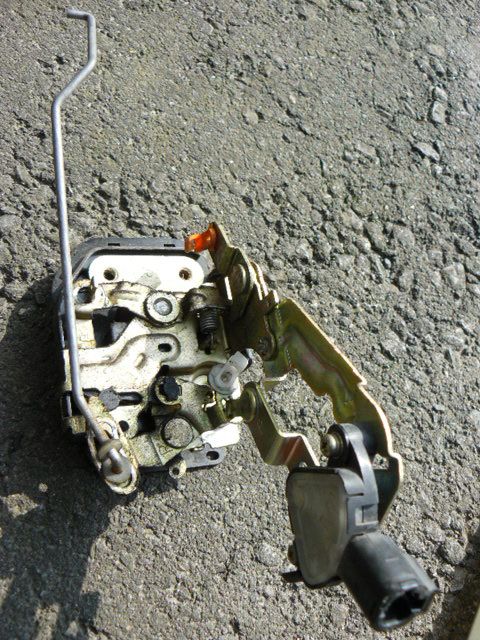

で、こちらはRX-Rから外したドアロック
これを紺ヴィヴィオに付け直します
下側には、ドアスイッチのみ付いています

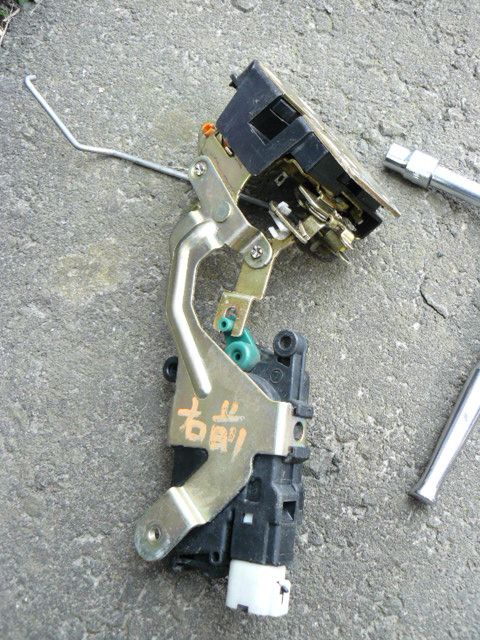

こちらは、紺ヴィヴィオから取り外した
以前つけた、アクチュエータ付きのドアロック
あの時は、外して移植することになるだろうとは・・・
少しだけ、実は考えていました

その証拠がこれ

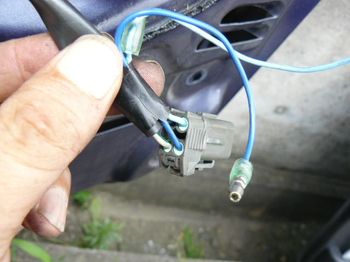

純正4極カプラーオンに改造してます
これが結構ミソ
通常は2極です

脱着が楽だし、防水仕様になっているし、カチッとはまるし
中古で探す時、カプラー付きで、そのコードの先をちょん切ってあるものにこだわって探しました

以前つけたドアロックもカプラーも、ついでに配線までも
すべて移植するため

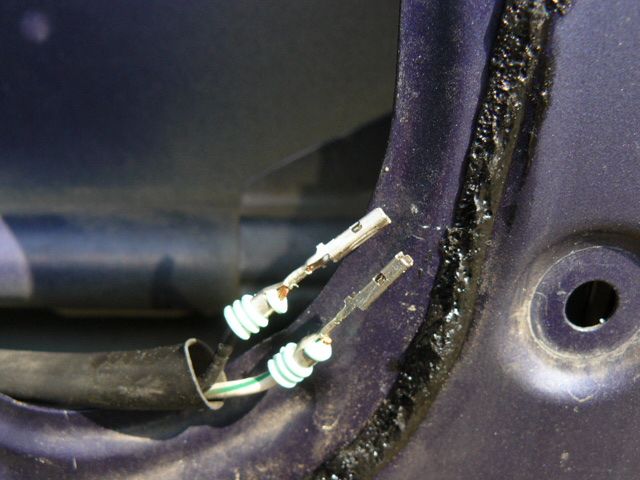

カプラーの中の端子まで、端子ツールを使って抜きます
ここには前の2極カプラーを戻し、以前付いていたドアロックに戻します

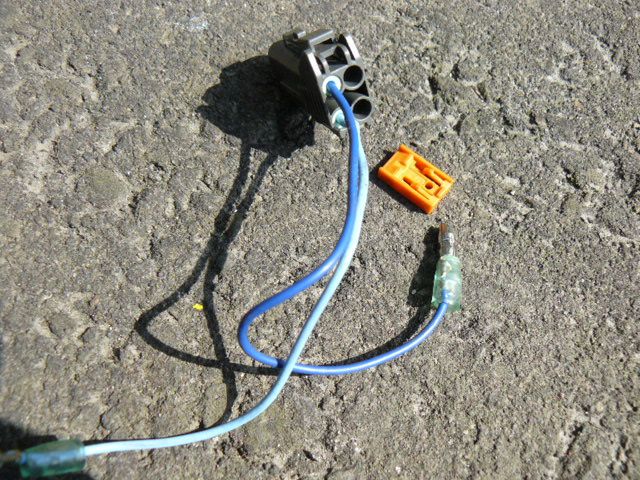

外したカプラー
元々の純正の2線に加えて、キーレスコントローラーからの2線が入るようになってます

でも、あの小さい端子を引っこ抜くのは大変でした
何度挫折しかけたことか・・・
