【整備94】マップランプ流用増設＆ＬＥＤ化 パッソ純正 4

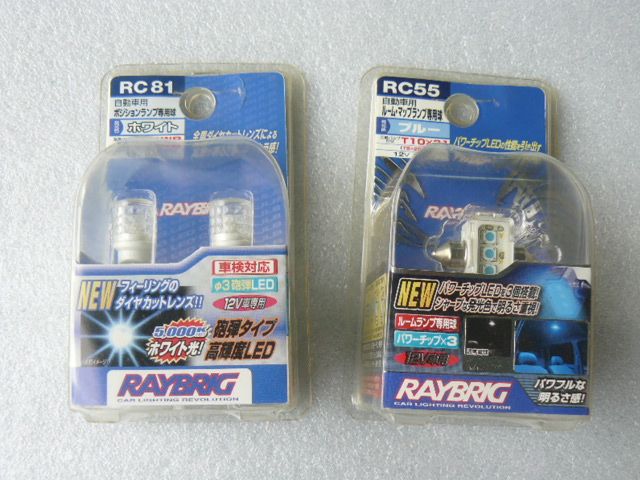

ＬＥＤは、スタンレーの
ＲＣ８１と、ＲＣ５５を使います
いえ、決して売れ残っていたものではありません

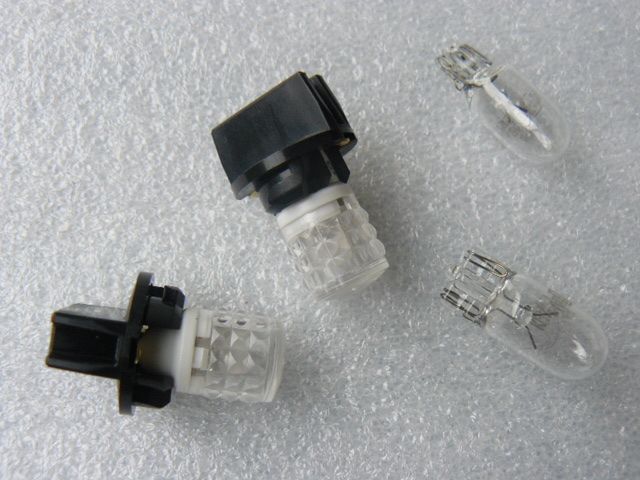

マップランプのバルブは、ＲＣ81のＬＥＤ
１２Ｖ５Ｗのウェッジ球と取り替えるだけです

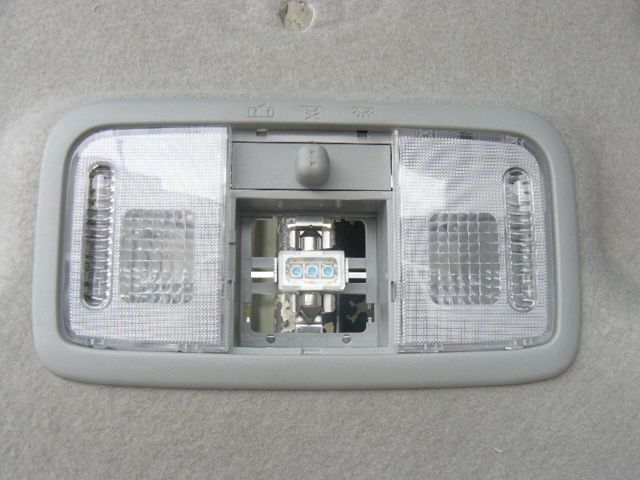

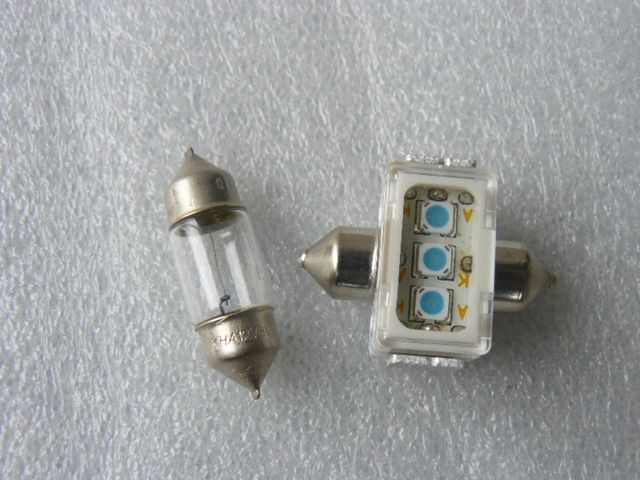

ルームランプのバルブは、ＲＣ５５
いわゆるマクラ球と呼ばれています
青いほうがいいかな、と思って、青いＬＥＤを選びました
何度も言いますが、決して売れ残っていたものでは・・・

バルブを替えたら、ここでひと段落

次に配線に移ります

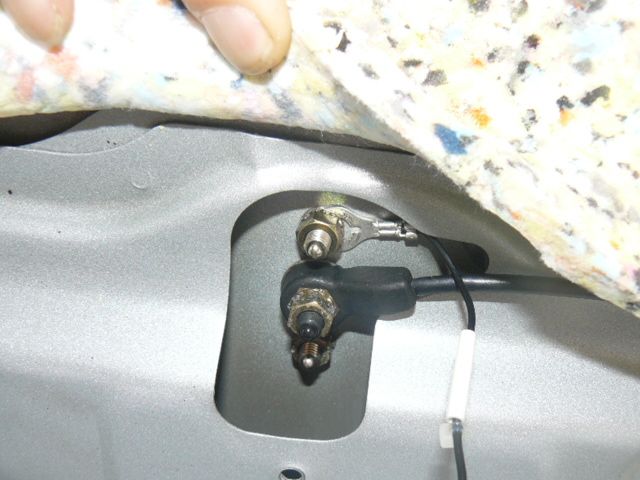

まず、アース線を取り付けます

アースは、手近なところで、センターアンテナの根元のネジに共締めしてとります
10cmもない距離です

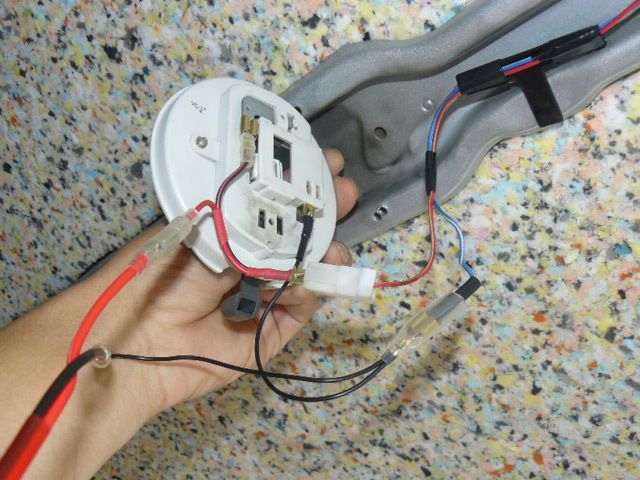

ルームランプから、常時電源の＋と、
ドアスイッチからの線とを取り出して、前側へコードをはわせます

このあたりで、ヘッドライニングを仮付けします
その方がコードの配置が決まりますし
作業がやりやすいからです

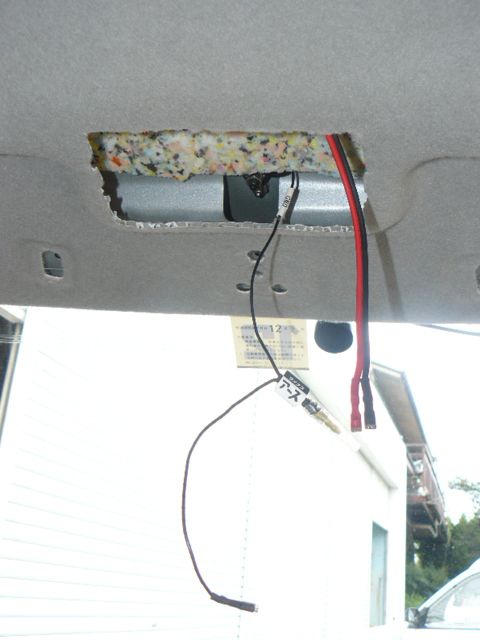

マップランプの穴から、アース線と
ルームランプから引っ張った２本の線を出して
ランプにしっかり接続します

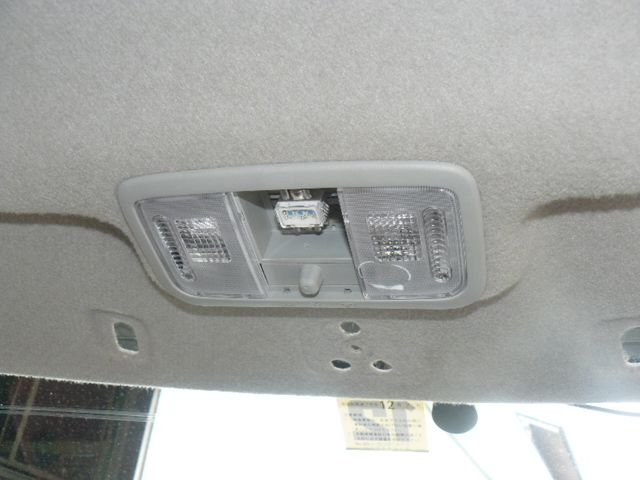

余った線を中へ押し込んで、ランプをパコっとはめて、完了
まだヘッドライニングを仮付けの段階ですが
心配していた天井のフエルトには干渉していないようです
本当にピッタリはまっている感じです

最後に、外してあるルームランプレンズをはめておきます
