【整備91】マップランプ流用増設＆ＬＥＤ化 パッソ純正 1

皆さんやってる、ダイハツのルーム＆マップランプ増設
ヘッドライニングをはがしている時に、ついでにつけることにします

ムーヴ・ミラ・タント・パッソ等、この型のマップランプは
ヴィヴィオのルームミラーの手前
サンバイザーの間に、ピッタリ入るサイズのようです
内装色もほとんど同じで、上手につけるとまったく違和感がないようです

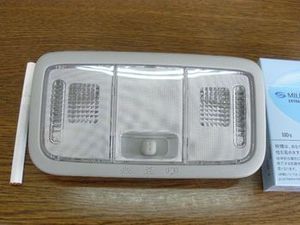

左右にマップランプ
これはレンズ自体がスイッチになっていて
押すとオン、また押すとオフ
真ん中はルームランプになっていて
オン・オフ・ドア連動　です

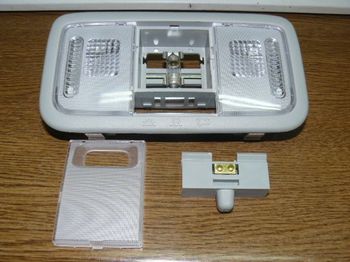

構造を少しでも把握するため、少し分解しました

さて、問題はここから

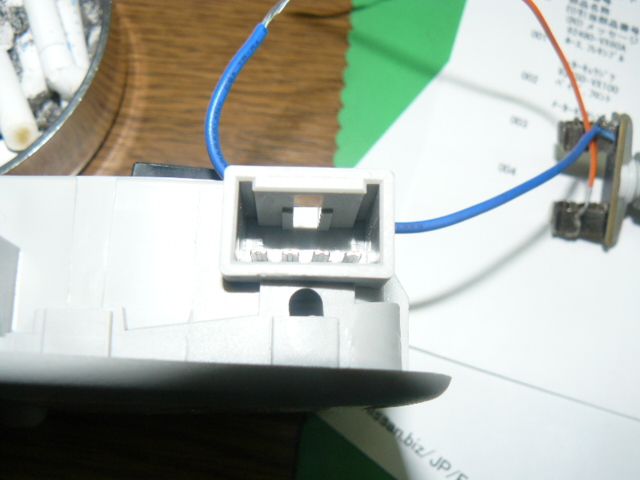

接続が４ピン
どれがどれだか、さっぱりわかりません
コードを追っていこうとしましたが、このルームランプ
そもそもコードをつかっておらず、すべて鉄のプレートで配線され
尚且つ埋め込まれているので、追って行き様がありません

散々試して、諦めました

こうなったら、付けた人の整備手帳を参考にするしかありません
kochan133さん、 K-papaさんをお手本にさせていただきました

接続方法がわかったので、仕入れます

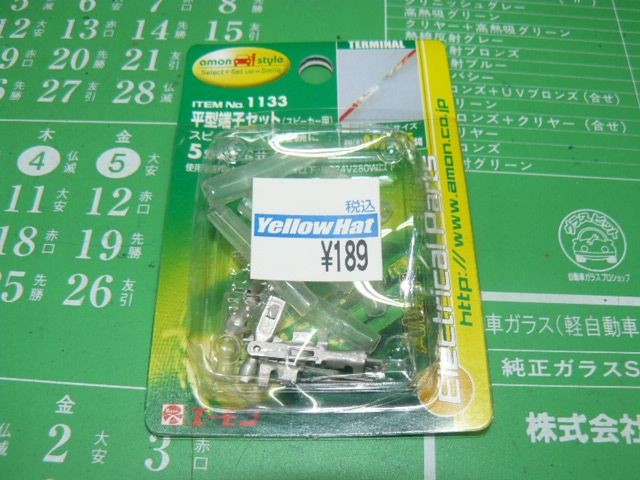

マップランプの細いコネクターピンに、写真のタイプのギボシが丁度いい感じで付くのがわかりました
メスのみ使用します
３個使います
ちょっと買いすぎました

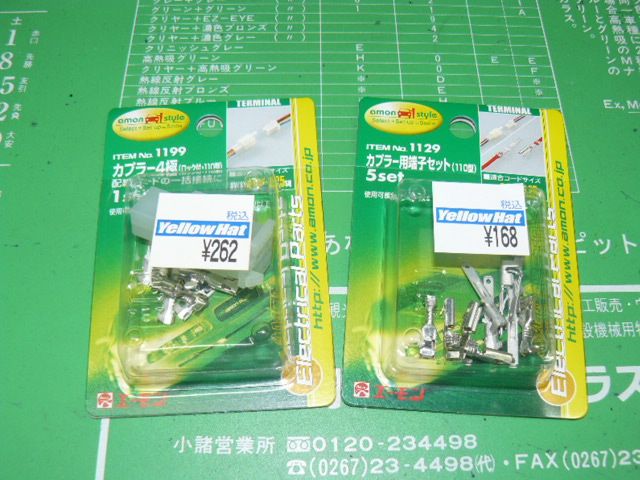

こちらは、ひょっとして絶縁スリーブを使うかもしれないと思って購入しました

これはおまけ
詳しくはパーツレビューを

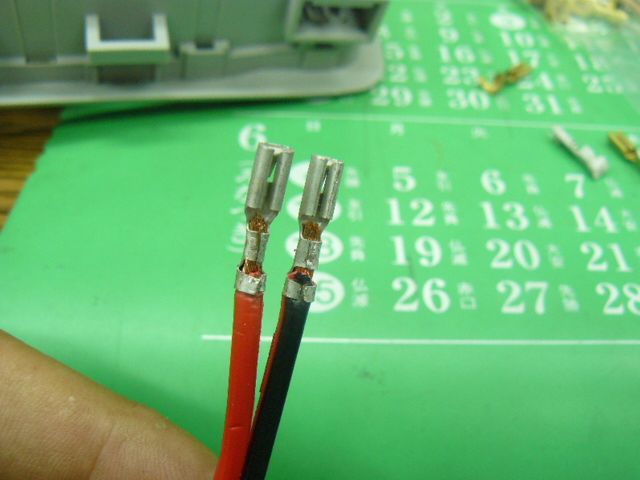

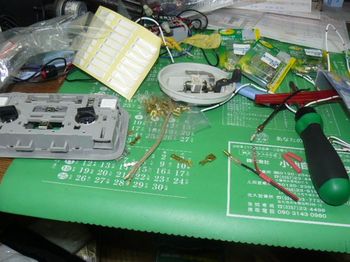

こんな感じで、ダブルコードに細いギボシをつけます
ポイントは、左右ピッタリの長さにすることです
別に単線で２本作ってもいいです
線の太さは0.75sqくらいで十分かな？
