【整備55】ﾌﾟﾚｵﾌｫｸﾞﾗﾝﾌﾟ 取付+ﾎﾟｼﾞｼｮﾝLED化 その7

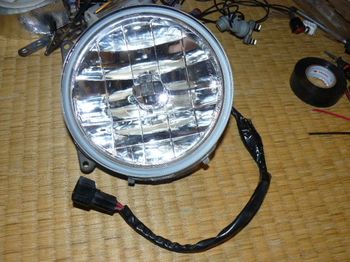

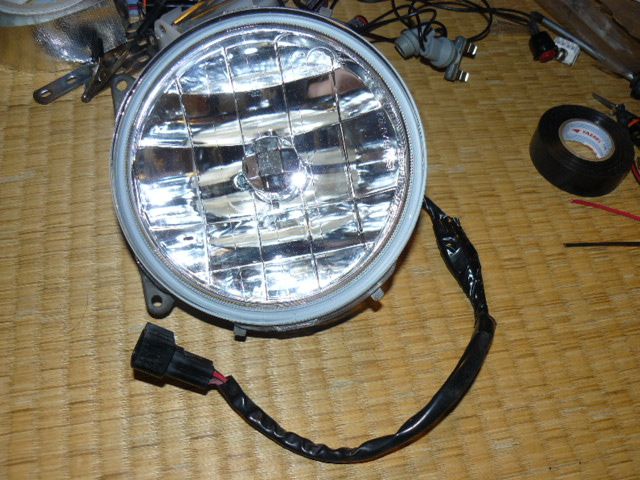

ギボシ接続のところを、ナシジテープできっちり巻いて
一応ランプは出来上がり

これから点灯テストします

ところが、カプラーをつないで、ポジションをつけようとしても、つきません

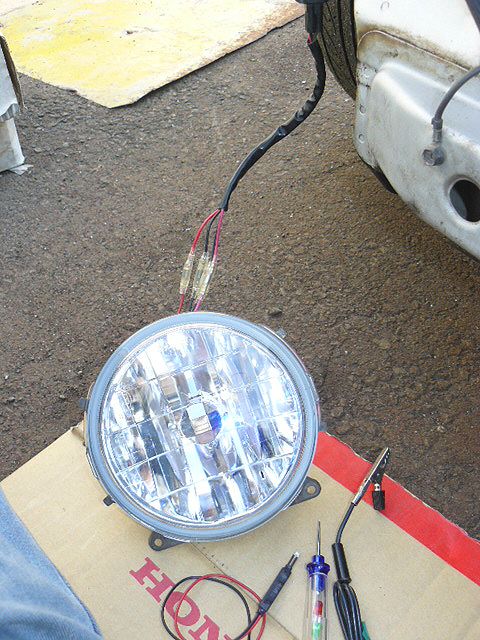

断線か、ショートか、配線の接続間違いか、テスターを使って色々調べたけど、分かりません
最後、全バラにしてわかった結果は、フォグバルブと共止めしたＬＥＤの首下、基盤部分が、圧力でショートしているらしい
バルブ固定用の針金スプリングからＬＥＤだけを外し、もう一度組みなおしてテストしたら、ようやくつきました
原因究明に1時間
日もとっぷり暮れてしまいました

テスト　その２

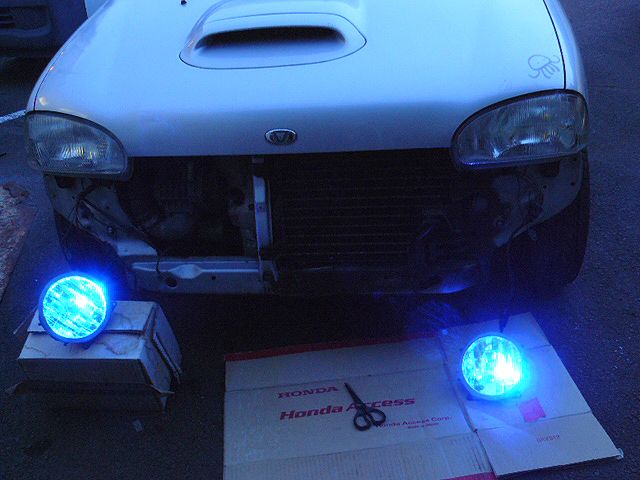

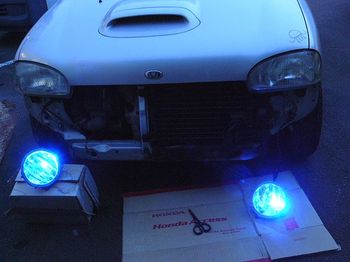

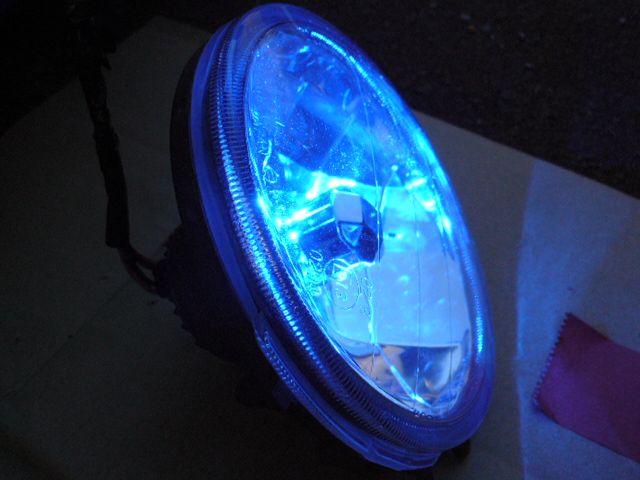

ポジションだけ点灯

ようやくひと段落

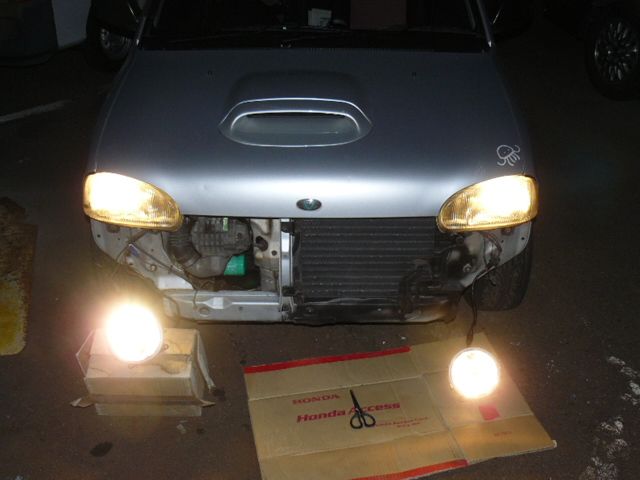

フォグも点灯

ちなみに、これはノーマルのハロゲン５５ｗ
点灯確認できたので、レイブリッグを入れなおします

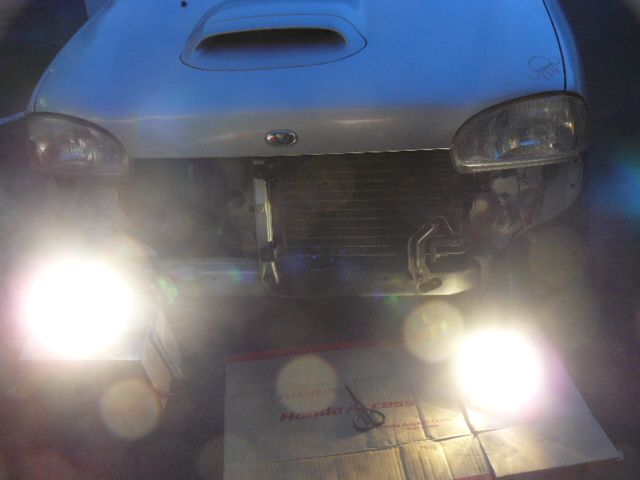

ヘッドも点灯

フォグをつけると、完全にＬＥＤのブルーは
消し飛んでしまいます

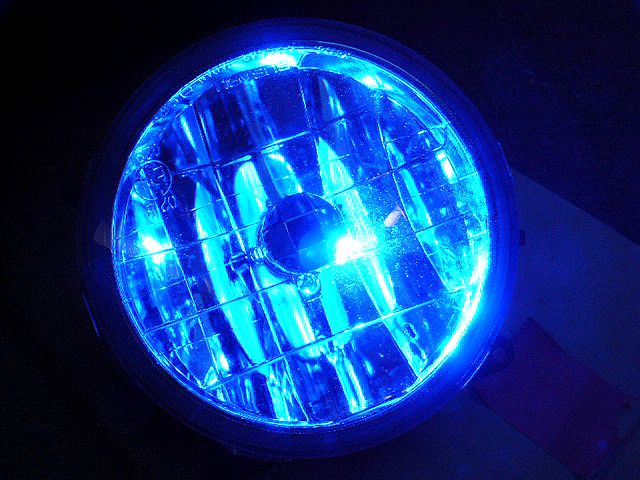

アップ図

ここまでくるのに、どれだけ苦労したことか

中古のフォグを使用したので、多少のレンズキズが気になりますが
まあこんなとこでしょう

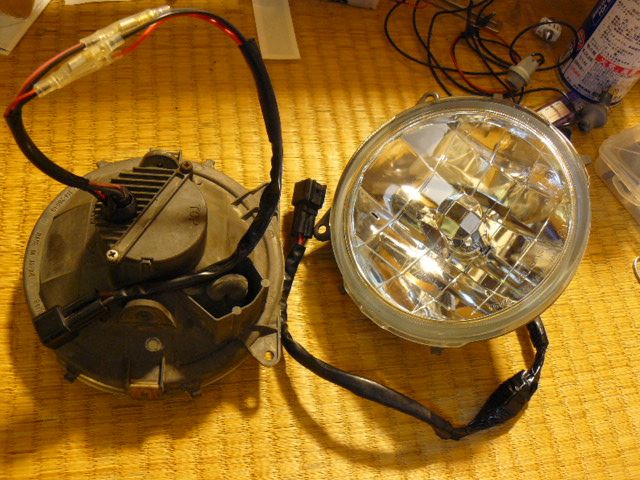

バルブも入れ替え、ようやくフォグランプ左右が完成

これから、再度バンパーに組み込みます
