【整備54】ﾌﾟﾚｵﾌｫｸﾞﾗﾝﾌﾟ 取付+ﾎﾟｼﾞｼｮﾝLED化 その6

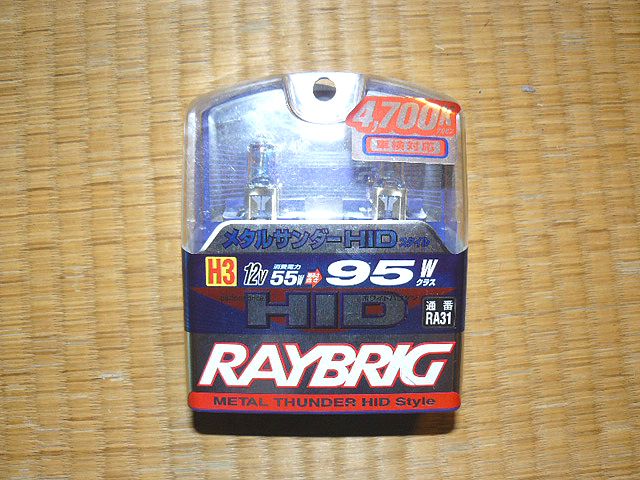

肝心の、フォグランプのバルブはこれを使います
レイブリッグ　メタルサンダーHIDスタイル　【ＲＡ３１】　H3
12v55w→95wクラス　4.700k
だそうです

少し虹色がかっています

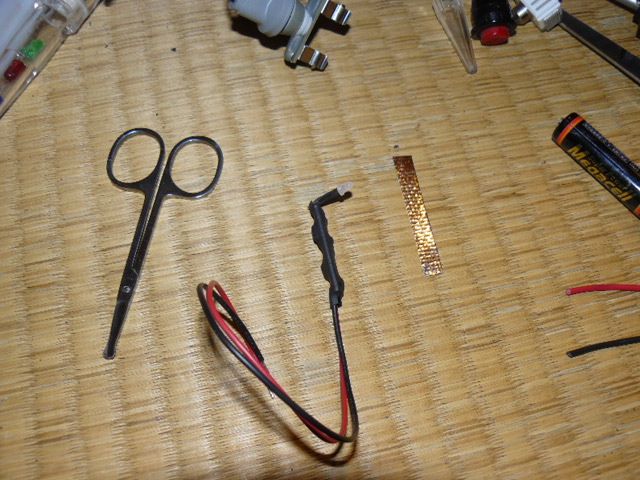

ＬＥＤは首をなるべく伸ばして、90度曲げます
出来るだけランプ奥に出したかったので
少しだけ首元の絶縁チューブを切除しました

で、黒い色がランプの中に反射するとみっともないと思い
絶縁もかねてアルミガラステープを薄く切って
首に巻きます

こんな感じ

あまり何重にも巻くと、狭い隙間に入っていかないので
微妙に巻くのに案外手間取りました

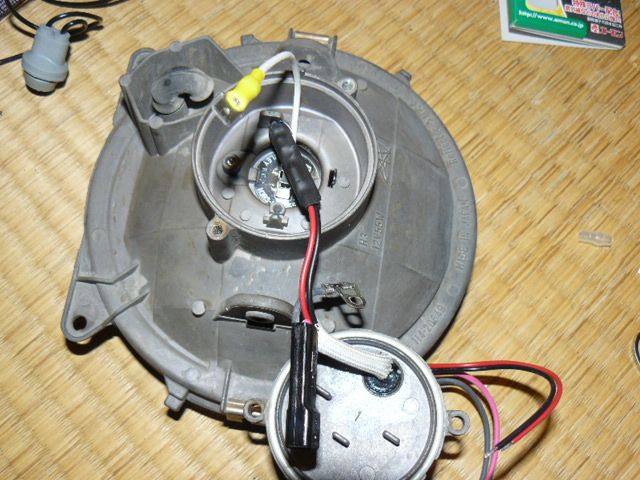

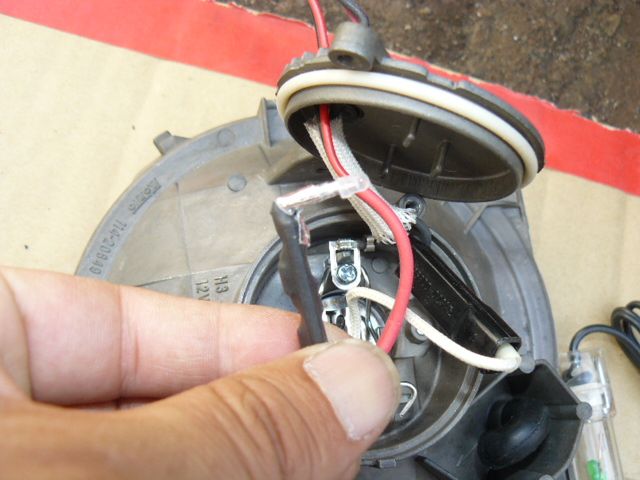

まず、ハロゲンバルブをセットし
その横の小さい穴に、
うまく突き出すようにＬＥＤの頭を入れていきます

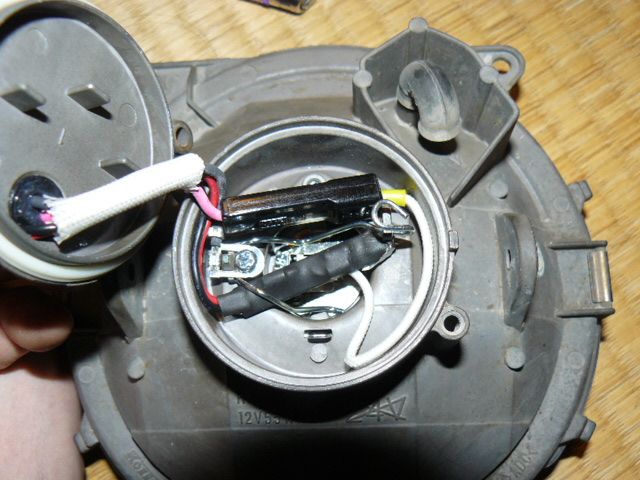

入ったら、コードを整理し、
ハロゲン固定用のクランプで、
ＬＥＤの長い首下の基盤部分を共に固定します
ピッタリはまります

ところが！
これがまずかった
後で書けたら書きます

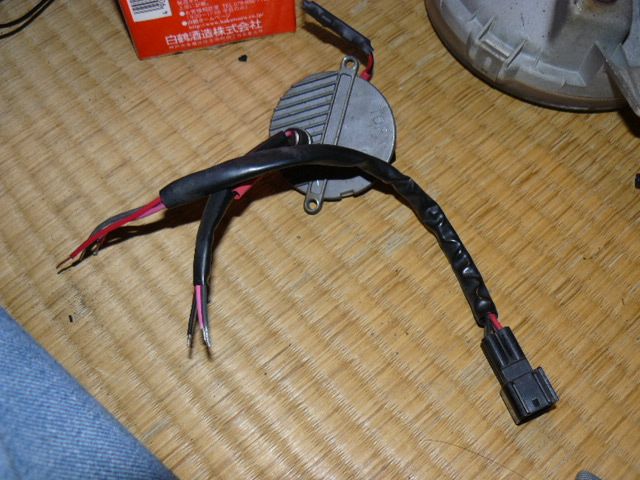

ギボシ接続前の、フォグランプの裏蓋
先にも書きましたが、カプラーはＲＸ－Ｒ用のもの

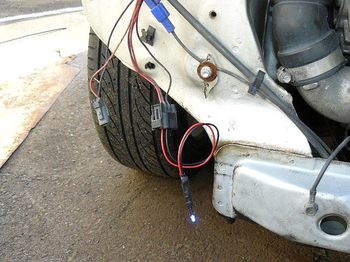

ギボシでつなぐ前に、4極カプラーのどれがポジションか
確認のために、車両側カプラーにＬＥＤを差し込んで
点灯テストをします

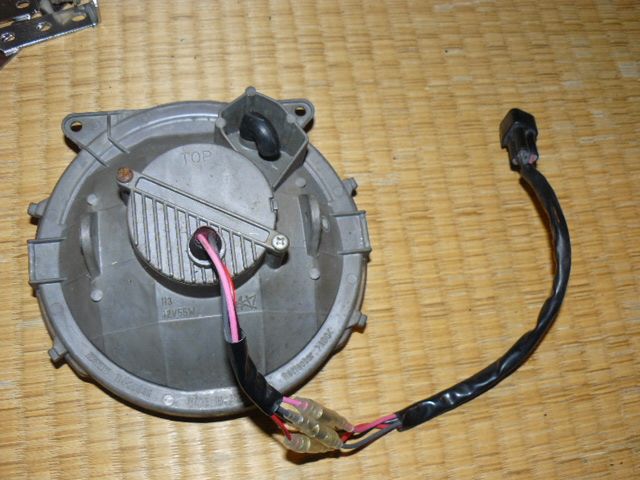

確認後、ギボシをつないで
フォグ本体の裏蓋から出ているコードと
カプラーを接続します
