【整備53】ﾌﾟﾚｵﾌｫｸﾞﾗﾝﾌﾟ 取付+ﾎﾟｼﾞｼｮﾝLED化 その5

従来通りのカプラーで接続する出来るよう
カプラーを加工します

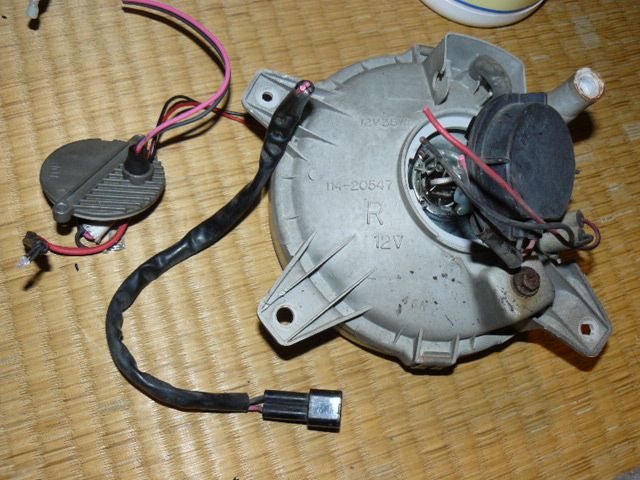

プレオのカプラーと、ＲＸ－Ｒのカプラー
両方とも、長さを考えながら、ちょん切ります

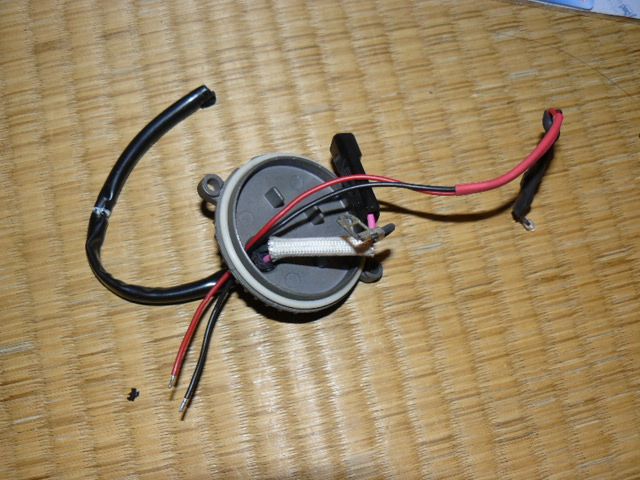

プレオフォグランプの裏蓋は、鉄
配線を通してあるゴムパッキンがありますので、
ここからポジション用の配線を通すため、ゴムを少し切り取って強引にＬＥＤの配線を通します

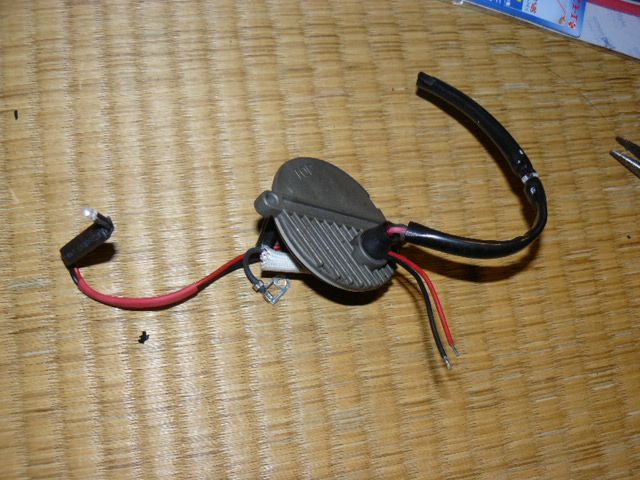

裏から見たところ
かなり厳しく密閉されているので、配線を通すのに苦労しました
でも、フタが鉄だから穴を他にあけるのもままならず
何とか通しました

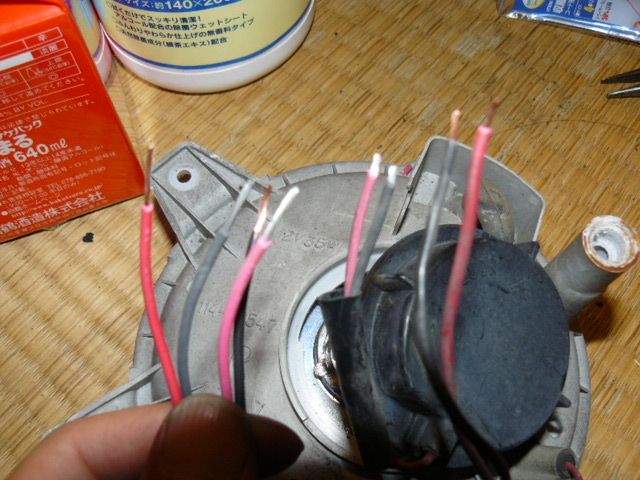

配線の長さをあわせて少し切りそろえ、
皮をむいてギボシで接続するよう、端子を付けます
その前に、純正で使っている配線の保護チューブも通しておきます

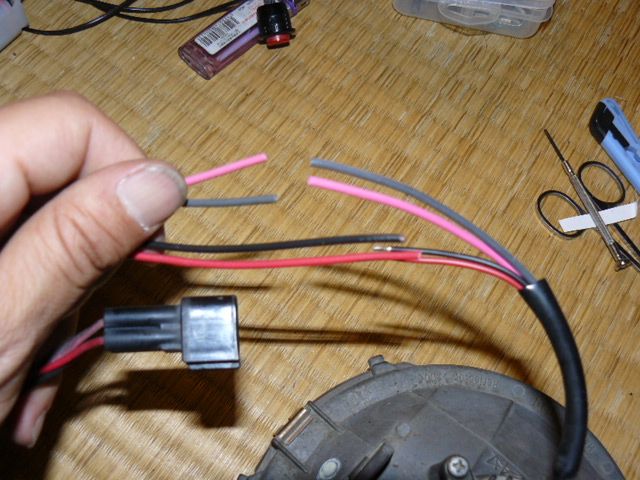

コードが分からなくならないように、ハロゲンバルブのコードと
ＬＥＤのコードの長さを少し変えて切り整えます
こうすると、ギボシが一箇所に4個も集中せず
膨らまないですむメリットもあります

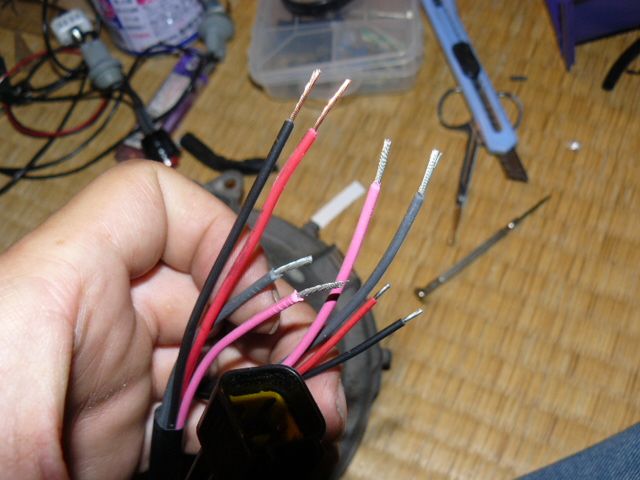

同じく皮をむいて端子を付けます

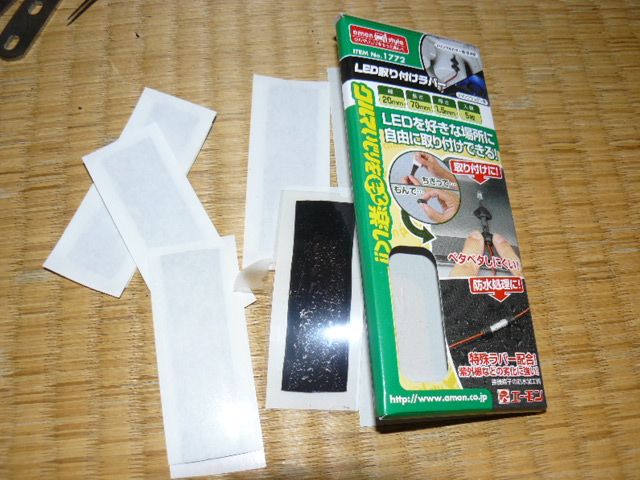

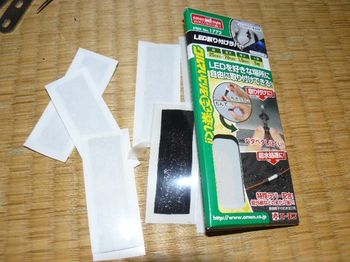

絶縁に使ったのはこれ
エーモンの『ＬＥＤ取り付けラバー』
ゴムのりというか、ブチルゴムというか、ゴム粘土というか
そういった感じのものです

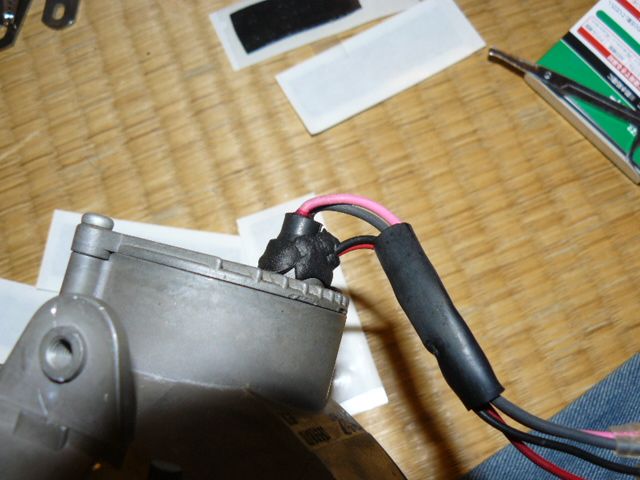

フォグからの配線の取り出し部分のゴムパッキンを
切って広げて少し加工しましたので、雨水の浸入や絶縁が心配だったのでこれを使いました
簡単に言えば、ちぎって鼻くそみたいに丸めてくっつける
そんな感じ
不恰好ですが、これで少しは安心できます
