【整備52】ﾌﾟﾚｵﾌｫｸﾞﾗﾝﾌﾟ 取付+ﾎﾟｼﾞｼｮﾝLED化 その4

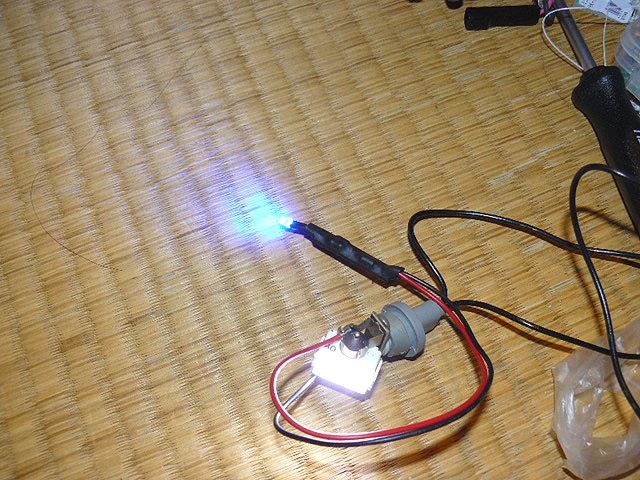

まずはＬＥＤの点灯チェック
問題なしです

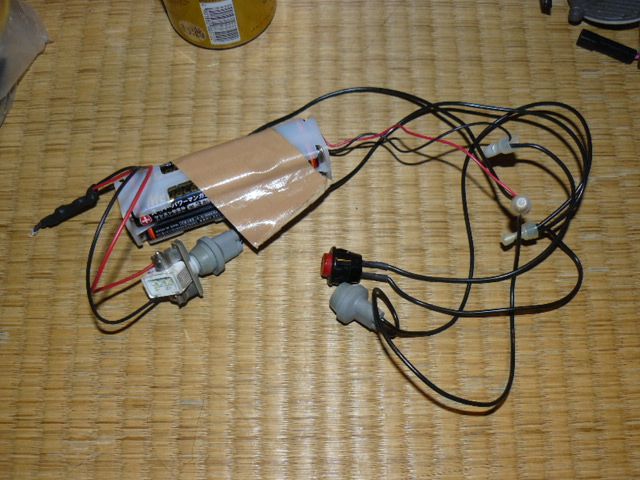

点灯チェックに使ったのは、これです
当社でレイブリッグの展示ディスプレイに使っていた残骸
回路だけバラして使いました
乾電池８個で１２Ｖにしています
結構便利です

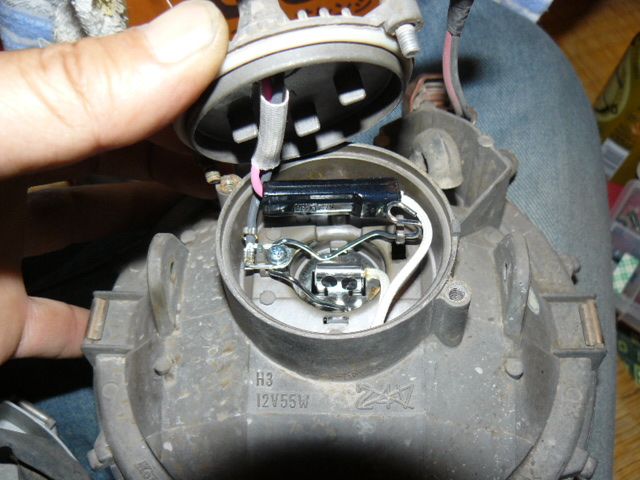

プレオ用フォグランプの、裏蓋を開けます
じゃまだから、フタごと全部外します
ちなみに、ＲＸ－Ｒは３５W、プレオは５５Ｗ、ともにＨ３です

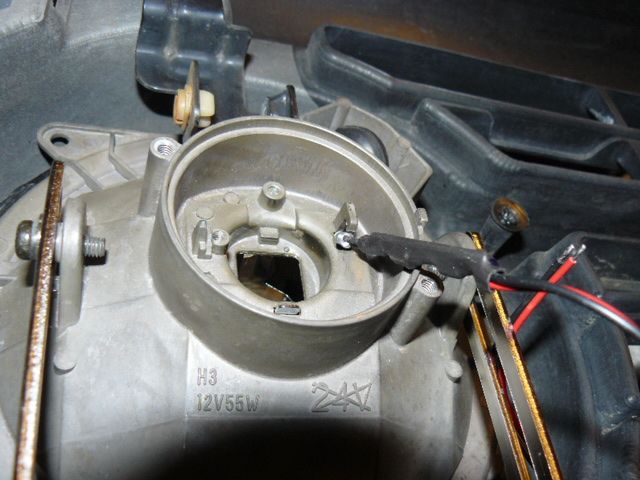

実は、Ｈ３ハロゲン入り口の横に3mmX5mm位の、小さい穴が開いています
私はそれに目をつけ、そこにＬＥＤを差し込もうと思ったのです
だから、頭が3mmでないと入りません

光り方、見え方のテスト

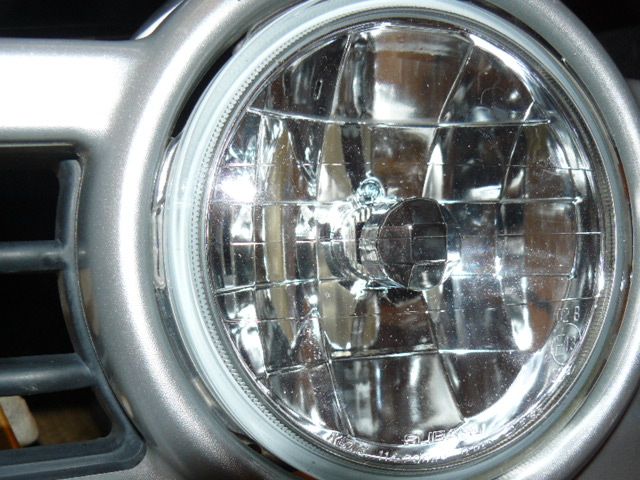

灯いてない状態

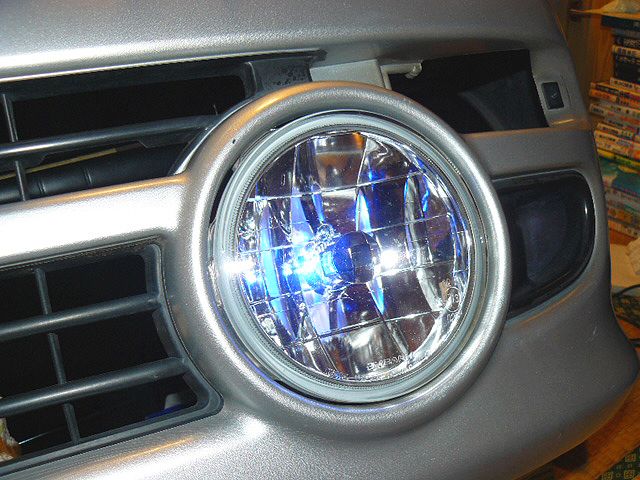

灯いた状態
思ったほどの乱反射が無くて少し寂しい気もしますが
そこそこ綺麗なので、まあ、こんなもんでしょう
メーカーがなぜポジションを入れなかったのかは
○当時は小さいＬＥＤがなかった
○ＬＥＤそのものが今ほど平準化していなかった
○白熱のバルブを入れると、マルチリフレクターでは珠が丸見えでみっともない
などの理由があったのでしょうか？

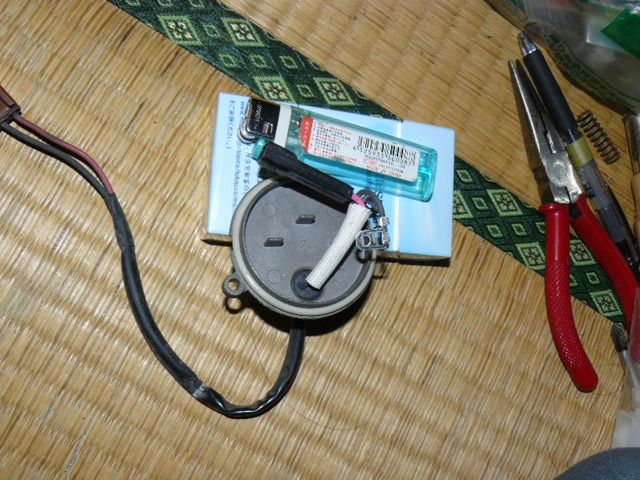

外した裏蓋

プレオのフォグには元々ポジションが無くて、コードも2本
ＲＸ－Ｒはポジション付きなので、コードは4本
カプラーオンでボディハーネスにつなげるため、加工します
