【整備37】リヤ席フットライトLED取り付けその1

夜、リヤ席に乗り降りする人の足元が暗かったり

リヤシートに載せておいた荷物が転げたり

いろいろと少し明るくしておいた方がいいので

リヤ席の足元をほんのり照らすライトを

つけることにしました

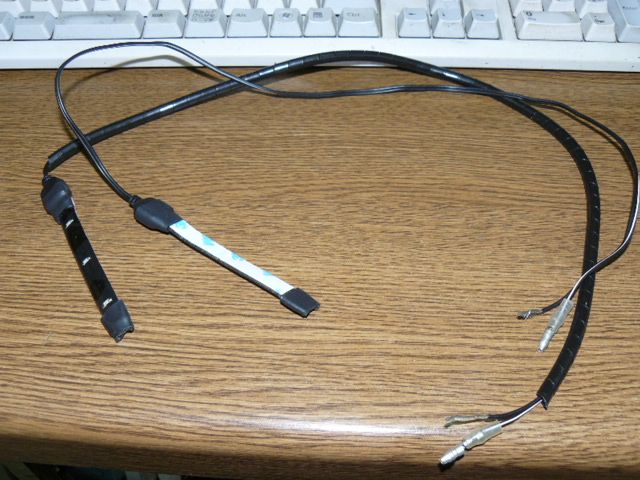

まず、エーモンの６連テープＬＥＤ青をちょん切って２つにし

３連にしてコードを接続

６連だと明るすぎるかな、と思い

３連にしました

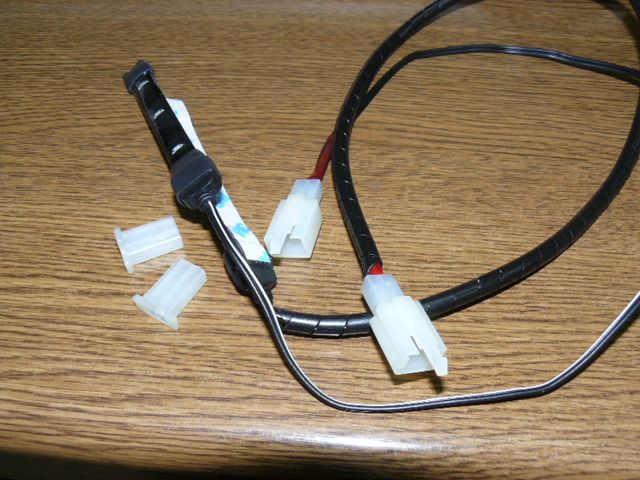

で、ギボシをやめて、脱着の楽な

２極カプラにしました

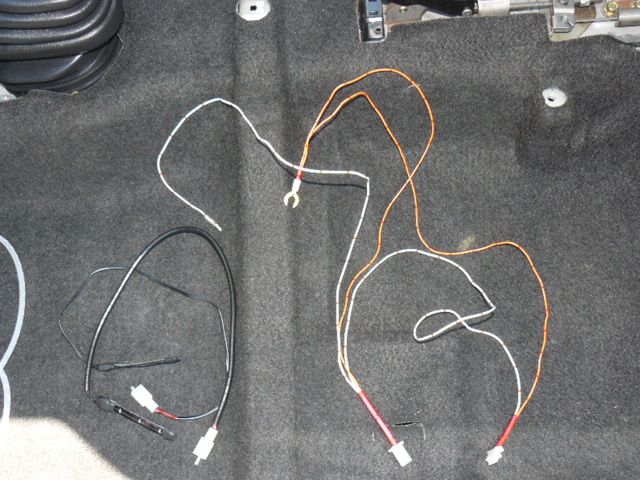

左右につけるので、簡単なハーネスを作ります

長さを測ってカプラーを取りつけ、

アース線２本を一つにし、

プラスは並列接続で同じく一本にまとめ

私は、アクセサリーから引っ張ります

人によってポジションからでも

勿論いいと思います

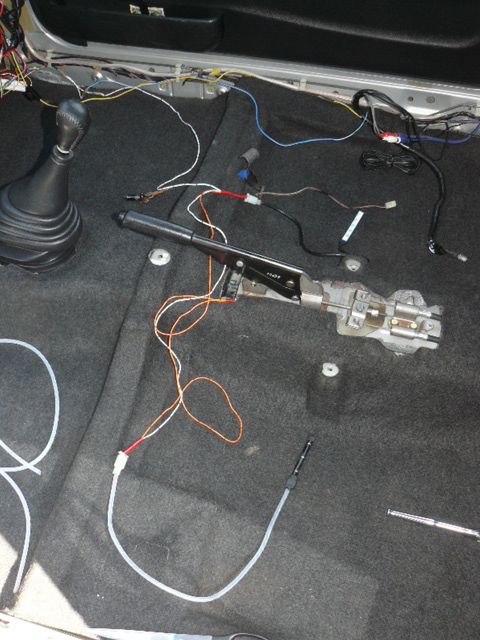

アースは、パーキングブレーキレバーの土台から取りました

仮置きして長さ、取り回しを確認します

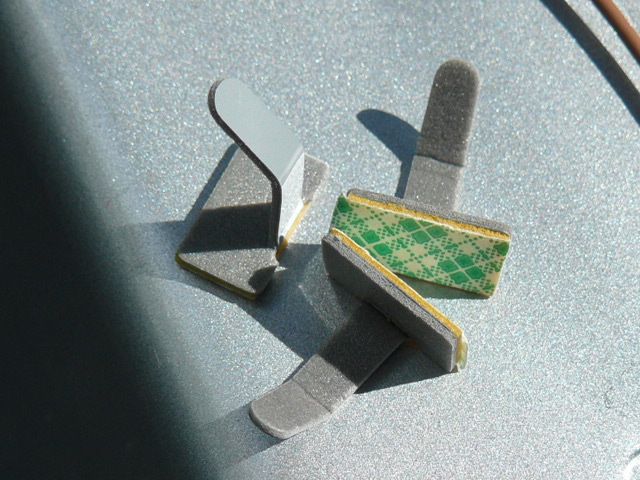

配線止めは、スポンジで覆われた

ハーネスクランプ小、又はワイヤーステッカー小

コードに優しくがっちり付きます

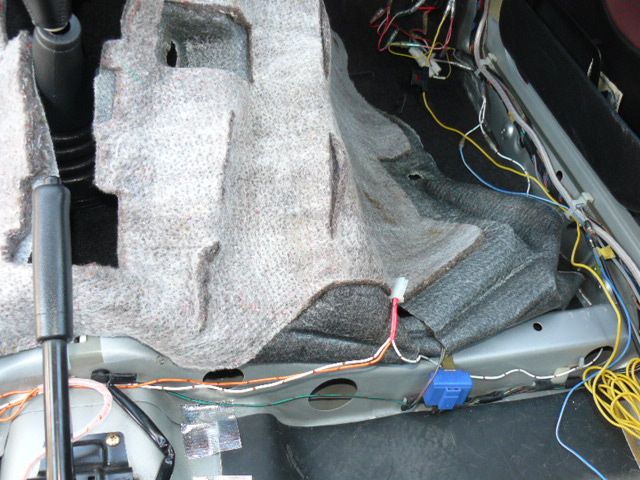

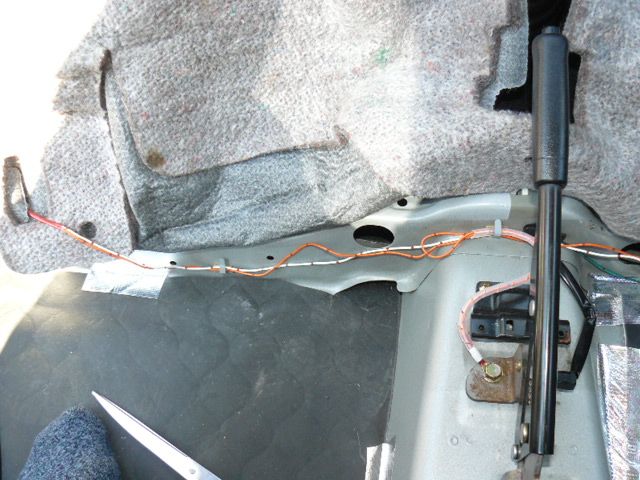

フロアーカーペットをめくって

カーペット下から配線を回します

見栄えは良くなるし、マイナートラブルも防げるし

今なら室内に何も無くてラクです

リヤ左は、シート下辺りのカーペットに

丁度いい切れ目があるので

そこからカプラーコードを出します

リヤ右も、シート下にシートベルトサイン用の

ハーネスが出る切れ目があるので

そこからカプラーを出します
