【整備9】ﾄﾗﾝｸ照明 ＆ on/offスイッチ改造 ＆８極カプラー その2

目的 チューニング・カスタム
作業 DIY
難易度 ★★
作業時間 3時間以内

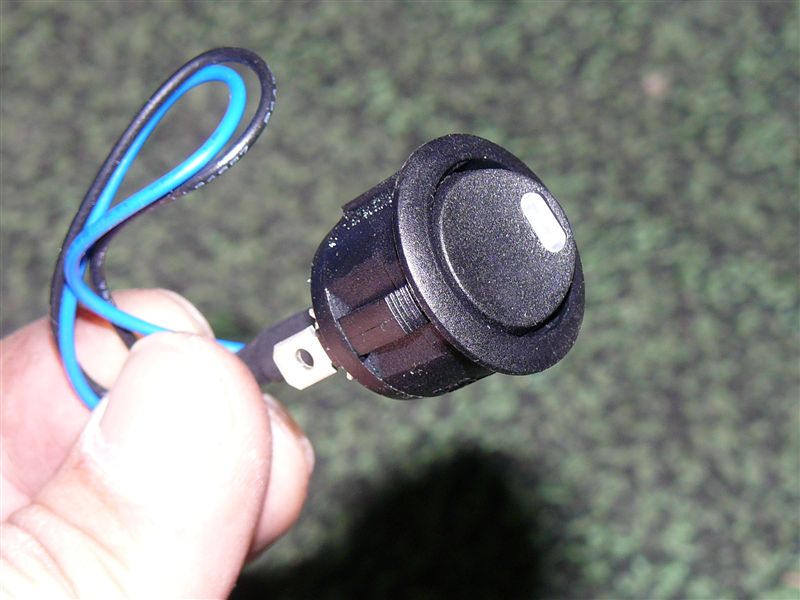

スイッチは、散々悩んだ挙句エーモンの「1630」に決定

夜暗い中でスイッチを探さないで済むには
イグニッションのアクセサリーやスモールとかで
頭が光っていないとダメ
詳しくはパーツレビューで



右リヤのショックの頭カバーのトリム
ここにスイッチをつけます
クォータートリムでもいいんだけど、デカくて作業が大変
このカバーなら後で脱着が楽だし、失敗しても被害が少ない

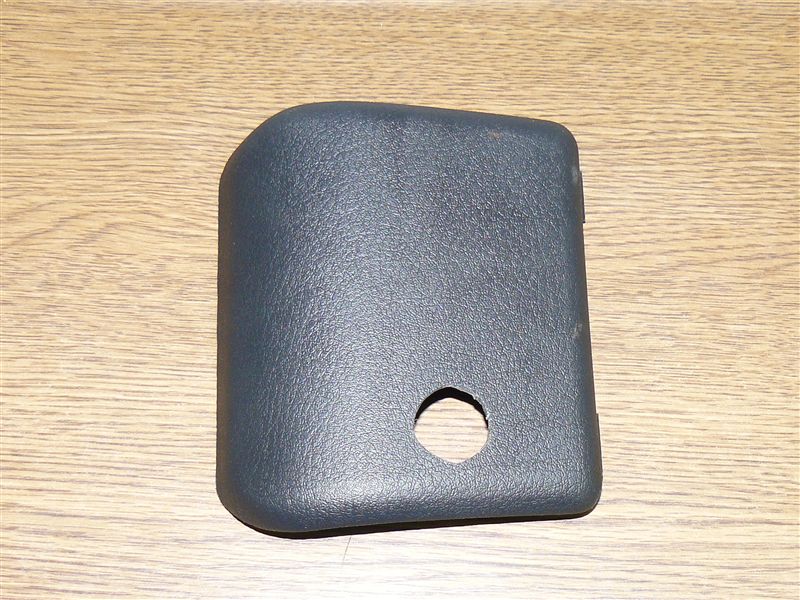

スイッチが入る穴を開けました
結構大変

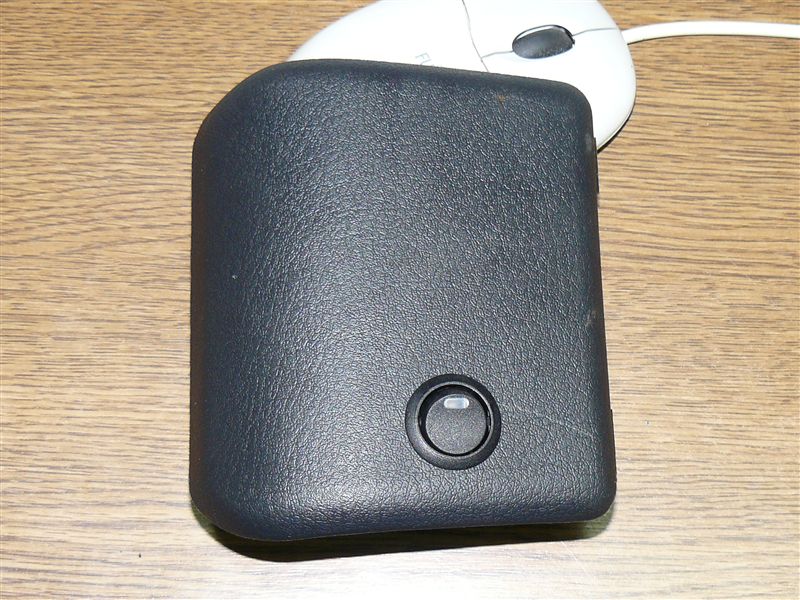

スイッチをはめたところ
予想通り、バッチグー！

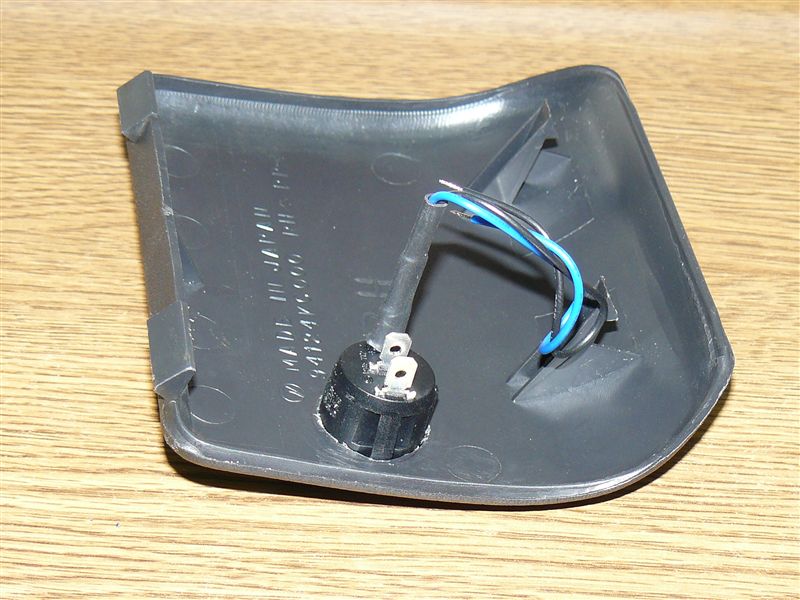

裏の図

このスイッチの難点は、小さいくせに丈が長いこと

でもこのカバーの5cm位下にショックの頭があるから
多分当たらないだろう・・・と思う

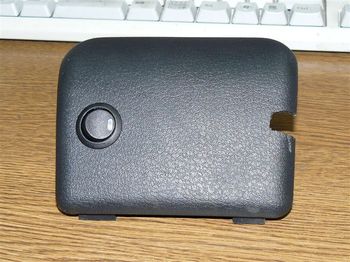

上に、８極カプラーの配線が通る切込みを入れました
ここからリヤボードに配線が伸びます

穴でもいいんだけど、穴にしちゃうと配線を全て通してからカプラーを作らなければならないし、
大体穴はあけるのが大変で、もういやだ

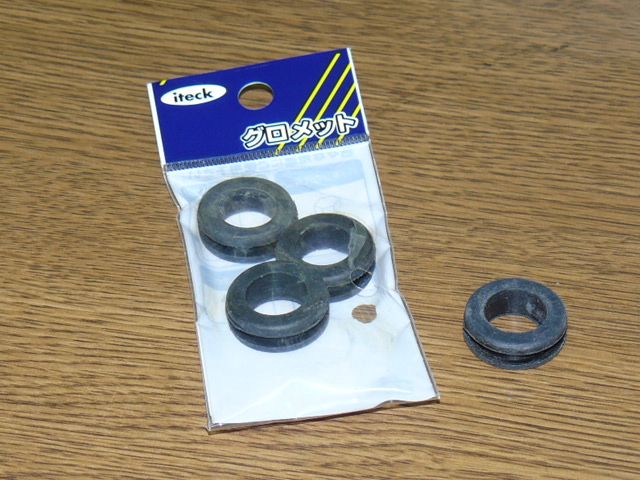

切り込みの配線カバー用に、グロメット
ホームセンターで、安くゲット

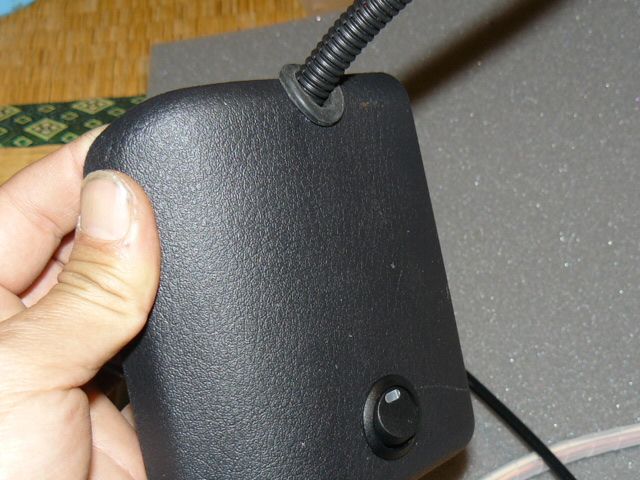

こんな感じ
ケーブルの保護も大事だけど
遊ばなくてイイ感じ

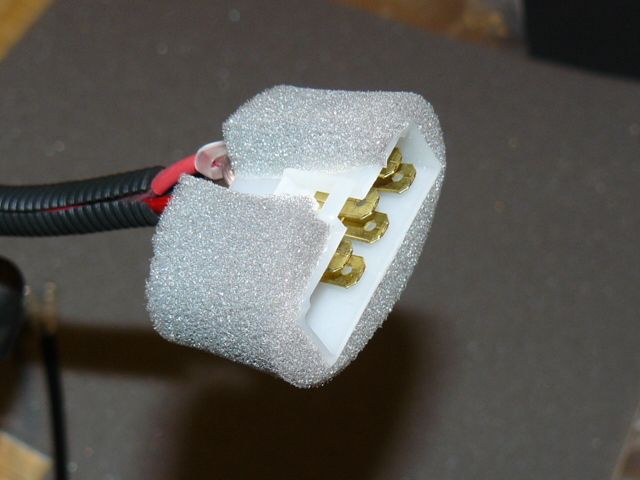

カプラーが、振動などでボードに当たって
音が出るのを防ぐため
純正ぽく両面テープ付きスポンジシートでカバーします
カプラーのロック部分はよけてます

その３へ続く
