目的 修理・故障・メンテナンス
作業 DIY
難易度 ★★
作業時間 12時間以内



1

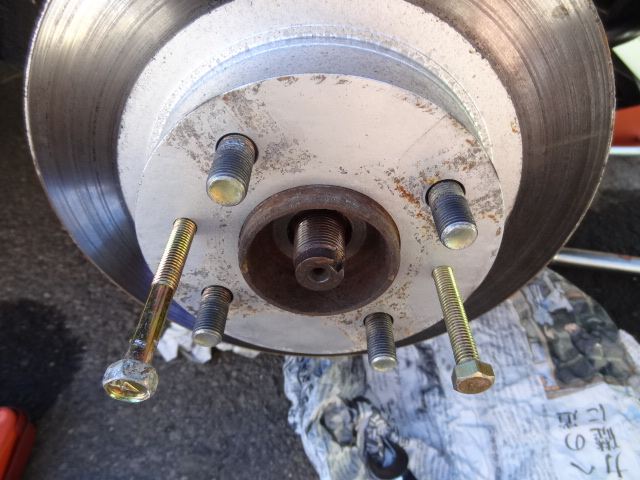

ローターを外します

そのままだとガッチリ張り付いているので、８mmのボルトを２本使って、ハブから浮かせます

2


そうすれば、余計な力も要らず、簡単に外れます

3

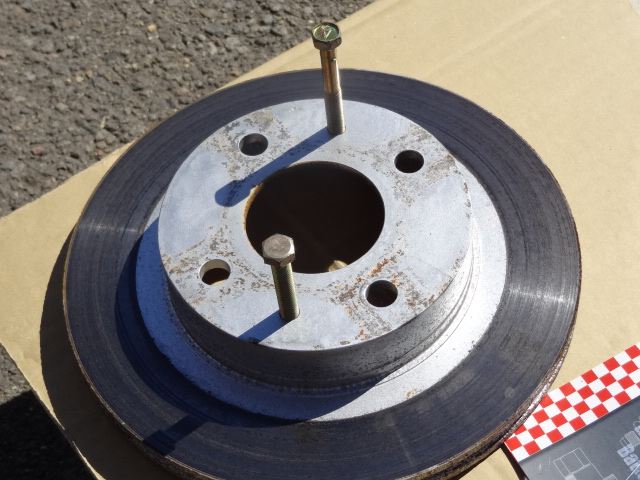

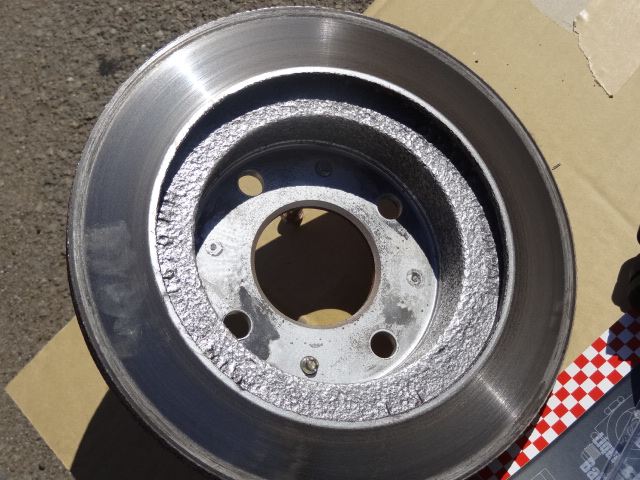

一回研磨して塗装した純正ローター
再利用も充分可能なのですが、やはりベンチレーテッドのフィン部のサビ止めが甘いです
フチ部分が当たってないなぁ

これは在庫に取っておいて、DIXCELに替えます


4

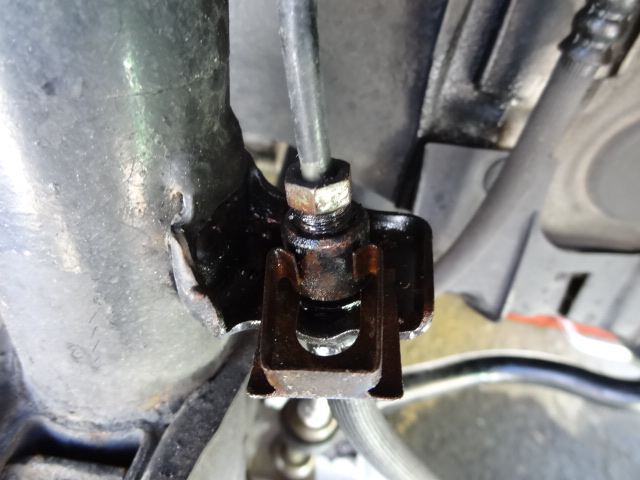

ブレーキホースを外します
このコの字型のクリップ、ブレーキホース固定金具が、結構固いです
なかなか抜けません
ＣＲＣ漬けにしてグリグリして、ようやく取れました

5

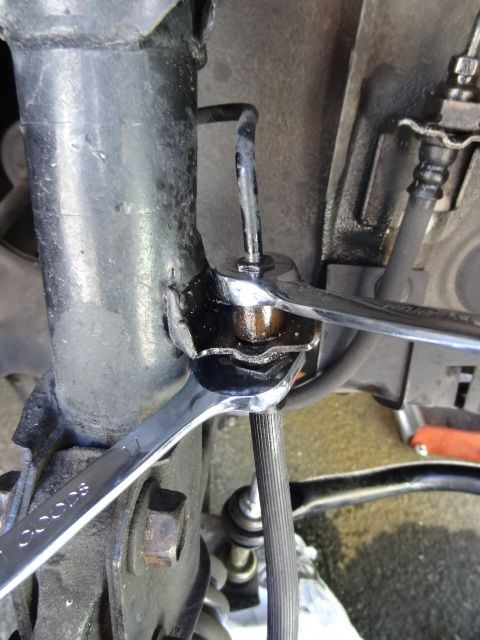

ブレーキパイプを外すには、普通のレンチはマズイです
ブレーキマスターの時に、危うく舐めそうになって懲りました

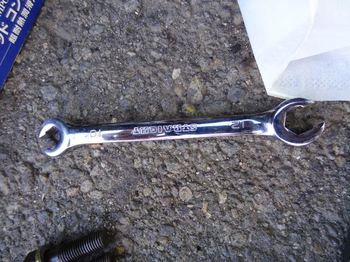

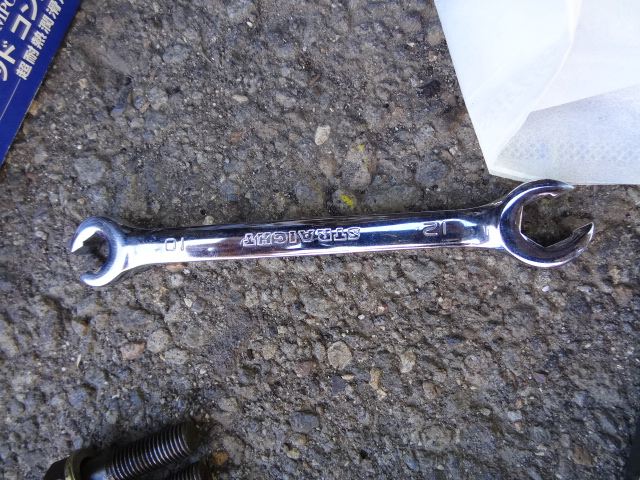

このブレーキパイプレンチが役にたちます
ＫＴＣやSnaponじゃない、工具のストレート製
素人レベルでは、安物でも充分です

6


ちょっと手順が失敗しました
ホース止めの固定クリップをしたままの方が、外すのにはよかったです
先に外してしまったものだから、パイプやホースが動いてしまい、結局手間がかかりました

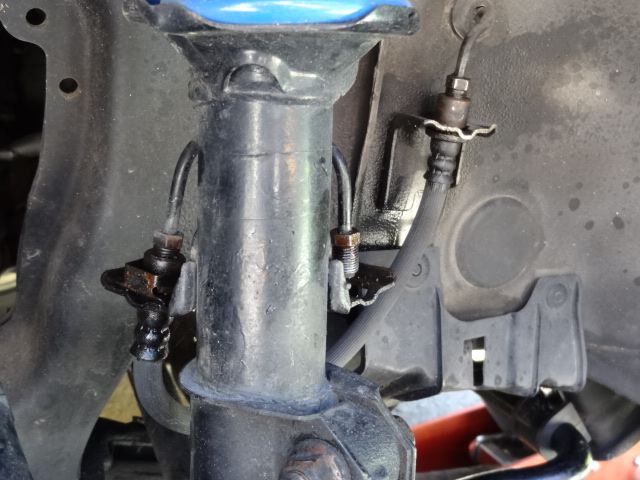

7


キャリパーへ行ってるブレーキホースは外せました
あと２箇所外さなければなりません
ショックの裏側はやりにくいので、ハブを限界まで回転させます


8

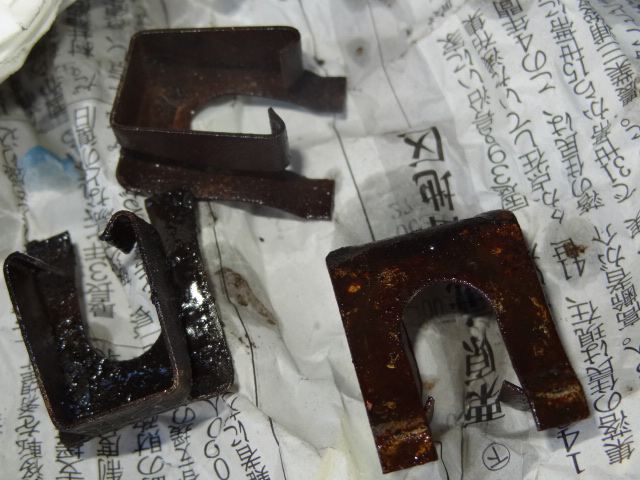

面倒になって、結局クリップを３箇所、先に外してしまいました
ドロドロ、サビサビ、ヨレヨレで、抜くのが結構大変です

どなたかの所でコメントされていましたが、なんでホース取り付けは貫通式なのでしょう？
まったく同感です
切りかきがあれば、ホースをいちいち切らずに外せるのですが
