【整備494】電動格納ﾄﾞｱﾐﾗｰ(ﾋｰﾀｰ付ﾒｯｷ)取付+ｷｰﾚｽ連動化 1 分解

ミラー研究もしました
ミラー2個、壊しました
これからプレオ電格ドアミラー冬季ヒーター付きを取り付けます
ついでにキーレス連動開閉化させます

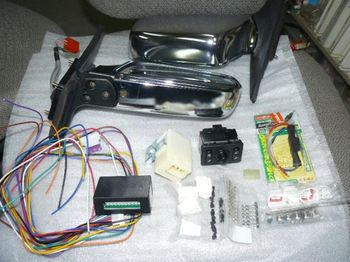

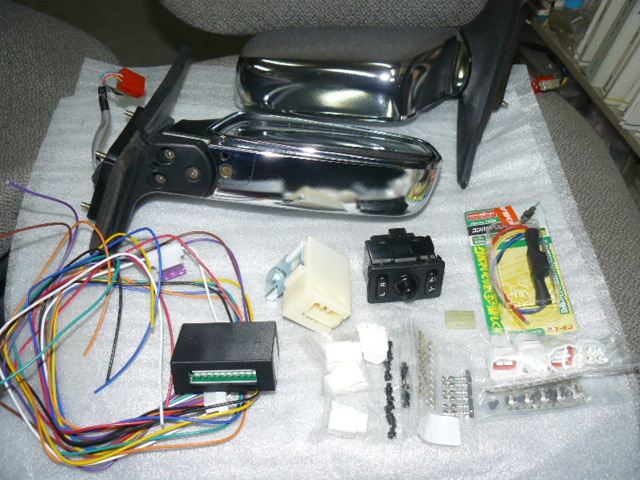

ブツは揃えました
でもうまくいくかどうかは、やってみなけりゃわからないという、見切り発車です

ミラーは、プレオ用7ピン
電動格納とヒーターがついていると思います
ついでにメッキです

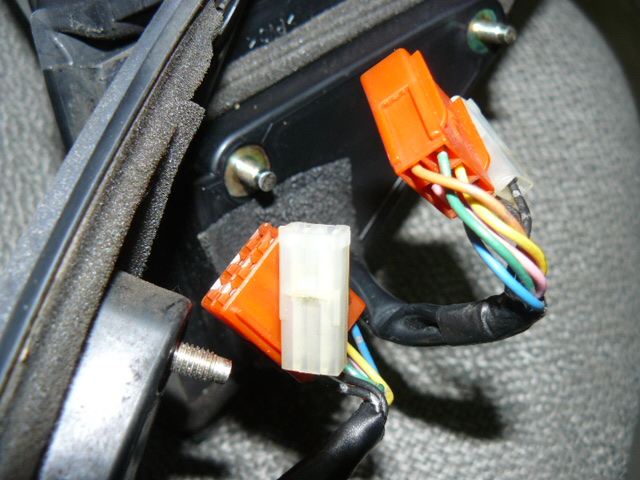

赤い６極には、５本の線がきています
フォトに載せた研究のとおりです
白の２極には２本の線がきていて、これがヒーターと思われます
都合、全部で７本の線

ヴィヴィオミラー

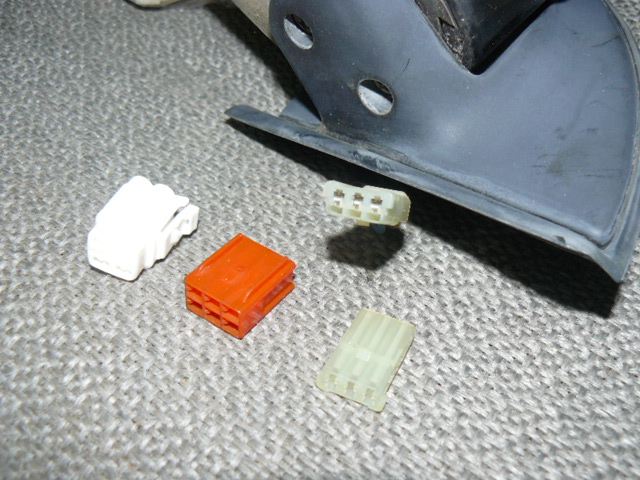

３極のカプラーがヴィヴィオ用
このカプラーは使います
ボディ側の配線と整合性を持たせるためです

赤い６極と白の２極は使いません

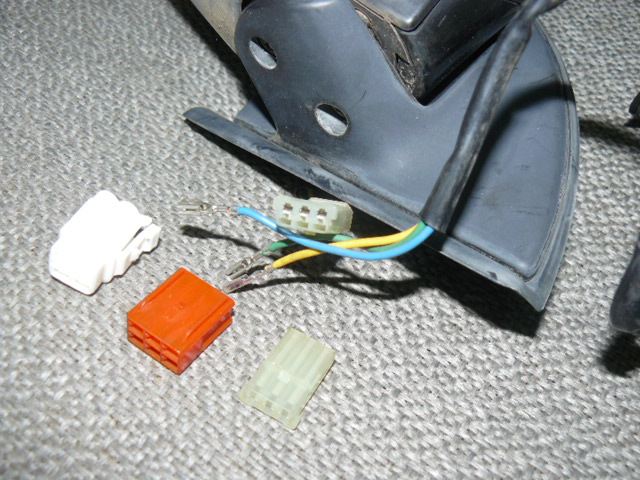

ヴィヴィオミラーのコネクターをカプラーから外して、ミラーの土台とカプラーだけ使います

配線は、プレオが当初５＋２ピンを、３＋４のカプラーに替えます
説明がヘタですな

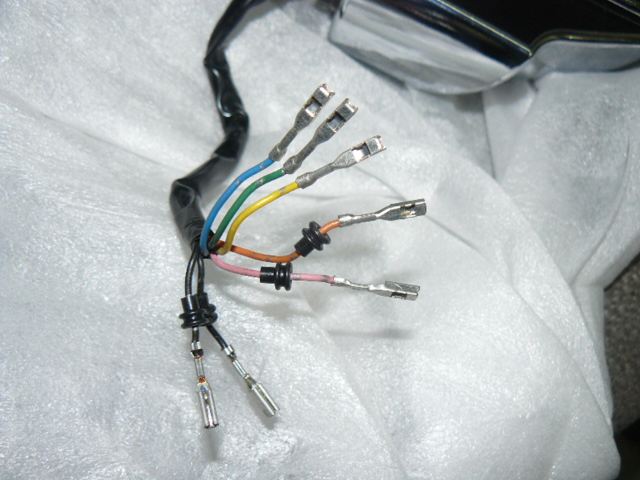

プレオのコネクターも、カプラーから７本全部外します
勉強したので、色で区分けできます
これでミラーヘッドが土台から引っこ抜けます

ヴィヴィオミラーと共通する３本の線をのぞいて、残りの４本の線は防水カプラーを使うので、区別しやすいように防水フタをコネクターに刺してあります

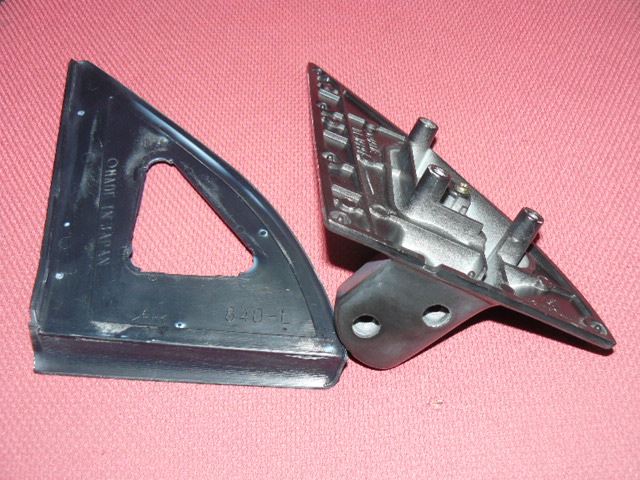

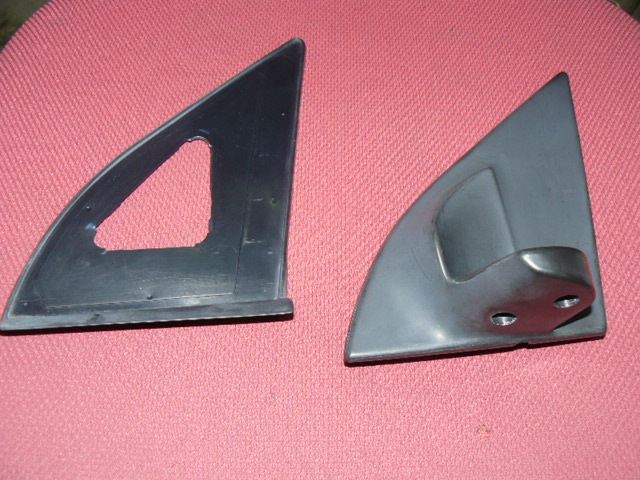

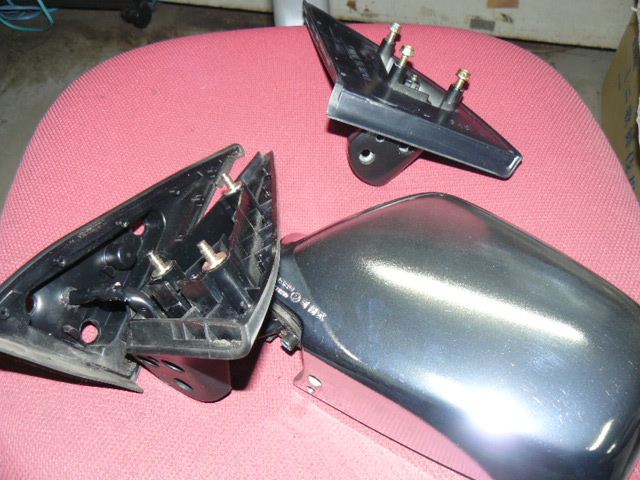

これはヴィヴィオの土台とパッキン
歯ブラシで洗って泥と汚れを落として乾かしました

これを使って車輌に取り付けます


下側の止めネジの穴、一つは使えます
もう一つは、穴の位置がずれているのではまりません
一箇所は新しくあける必要があります
