【整備495】電動格納ﾄﾞｱﾐﾗｰ(ﾋｰﾀｰ付ﾒｯｷ)取付+ｷｰﾚｽ連動化 2 土台穴あけ

ヴィヴィオのミラーの土台に、穴を一つあけます
ボルト2本で止まる事になるので、多少は固定が強まるでしょう

遅れましたが、ミラー作成の方針は、
●いっしゅさん方式→無理
●k-papaさん方式→無理
●hiroさん、たくじんさん方式→これしかない
ということで、『プレオミラーヘッドのヴィヴィオ土台載せ替え』で進めてます

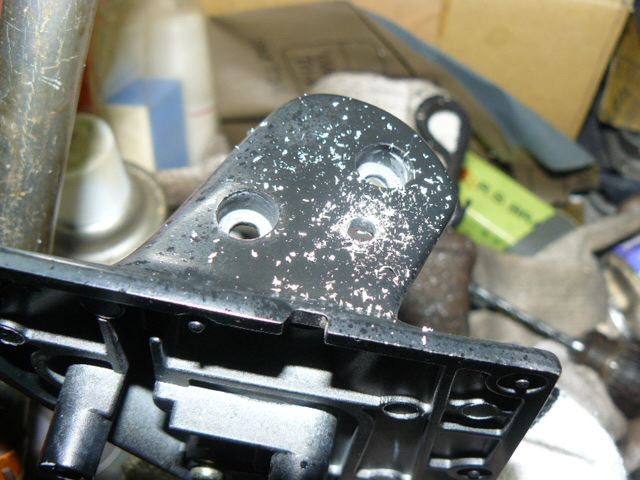

穴あけは、カンです

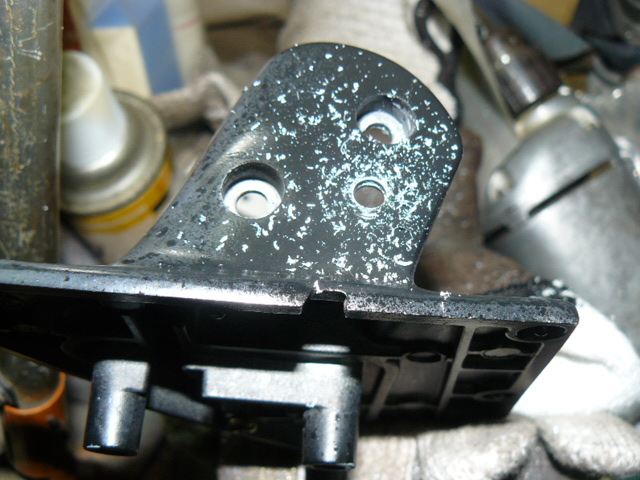

大体このヘン、というところを、5mmくらいのドリルで穴をあけました

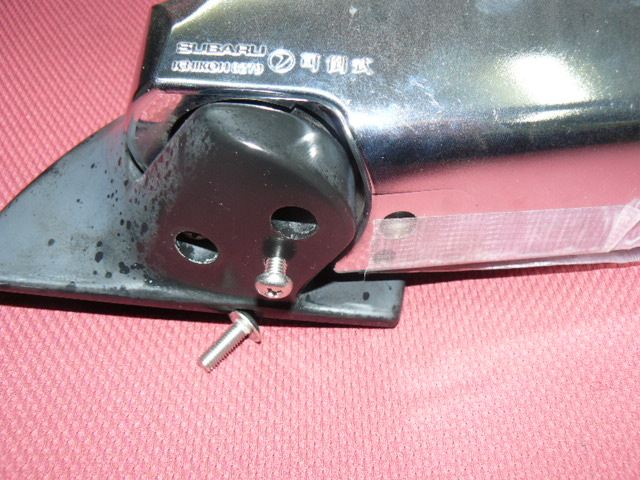

ちょっと穴ズレしててきついですが、なんとかネジは根元まで入って固定できそうなので、これでＯＫとします

ちなみに、ミラーヘッドは壊してしまった、中身の何もないヘッドで試しています
そうでないと、コードが邪魔で組み付け確認ができないからです

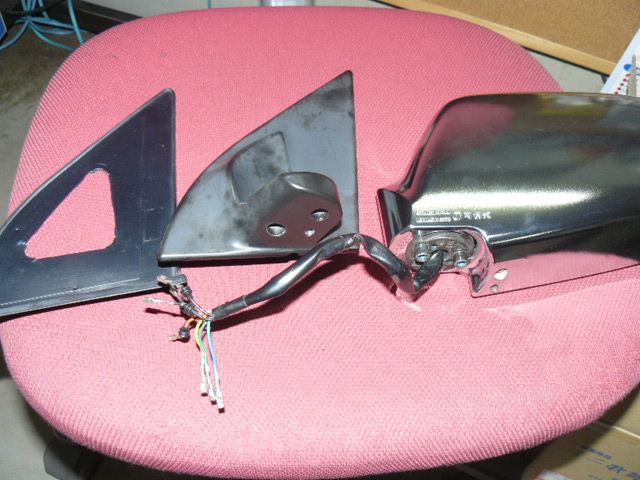

ようやく材料がそろいました

●カプラーを抜いて土台から外したプレミラーヘッド
●穴を一つあけたヴィヴィオのミラーの土台
●ヴィヴィオミラー用のパッキン

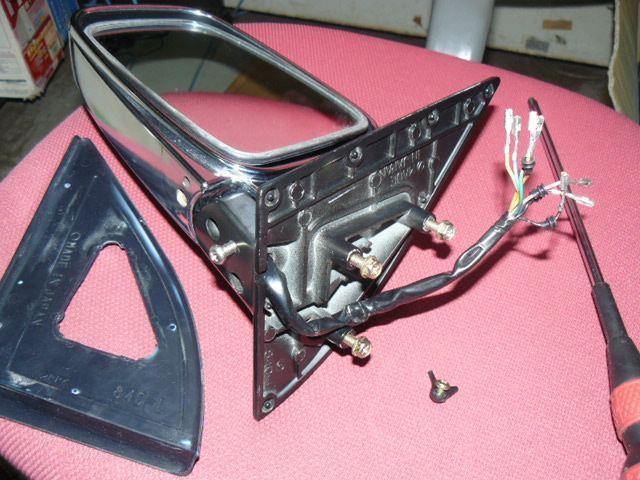

抜いた時と逆の手順で、コードをミラー土台の中に通していきます
３線から7線に太くなって大変かな？と思いましたが、何とか通りました
コネクターを７つまとめてはさすがに無理なので、少しずつ通しました

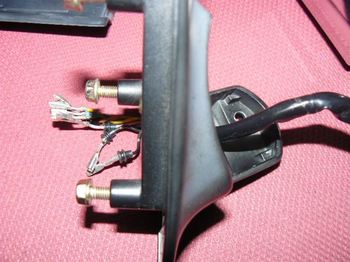

コードをできるだけ引き伸ばした後、ミラー土台の根元をネジ２本で止めます
追加の一本は、ステンレスボルトにしました

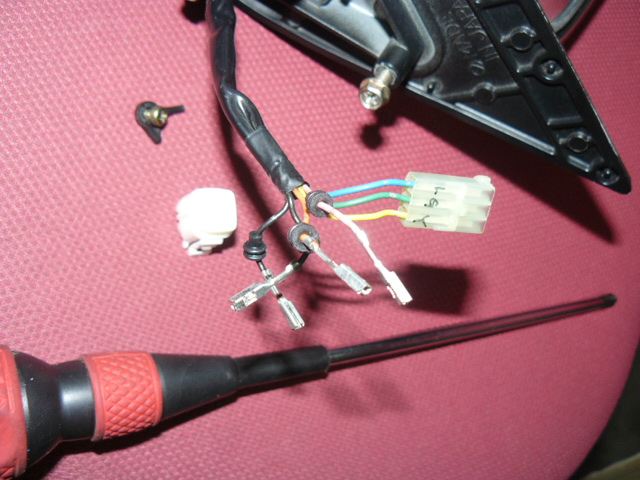

ヴィヴィオと共通の線3本は、ヴィヴィオのカプラーに順序よく差し込みます
これで、最悪、電動格納化を失敗しても、普通のリモコンミラーとしてなら存続できます

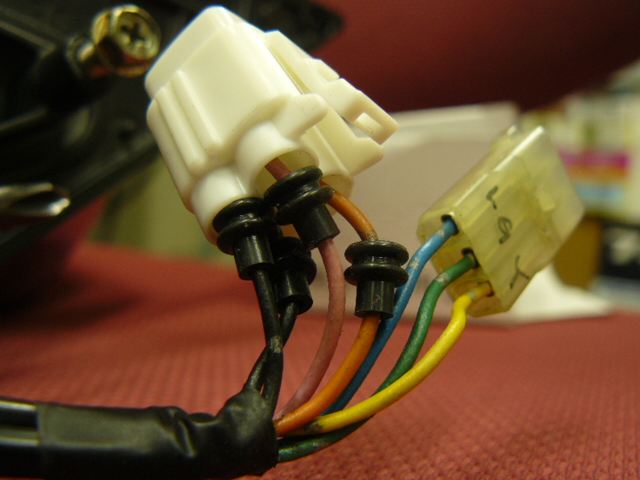

残りの4本線、電格用の2本とヒーター用の2本は、４極のカプラーにまとめます
防水カプラーまで使わなくても良かったかもしれませんが、窓ガラスに近いところですし、万一のマイナートラブルを避けたかったからです
でも、ちょっと失敗しました
カプラーが大きいです
ドアトリムの中にうまく収まるか心配になってきました
