【整備499】電動格納ﾄﾞｱﾐﾗｰ(ﾋｰﾀｰ付ﾒｯｷ)取付+ｷｰﾚｽ連動化 6 取付合せとｺｰﾄﾞ長さ調整

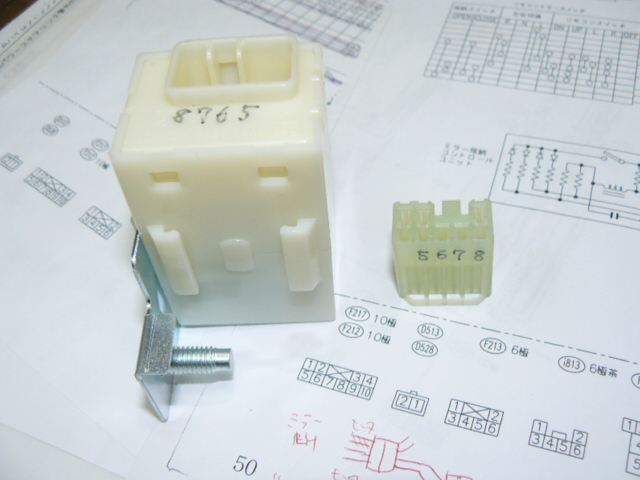

タイマーのコネクターに、配線図にあわせて番号をふっておきます

入れる方と受ける方で対象形になり、私の頭では間違いそうになるからです

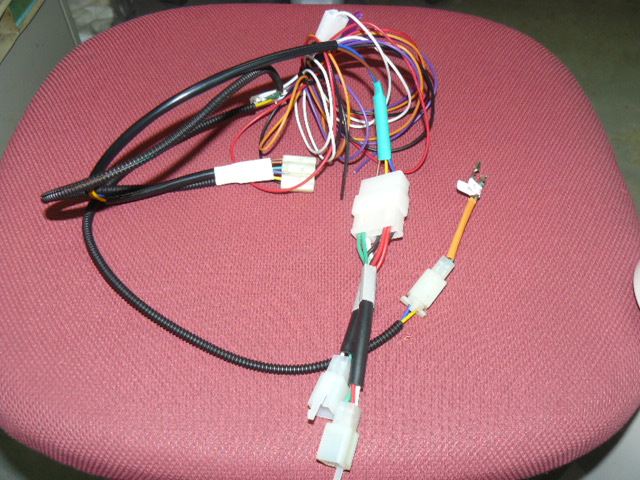

左右のドアミラーに割り込ませるコードが出来ました

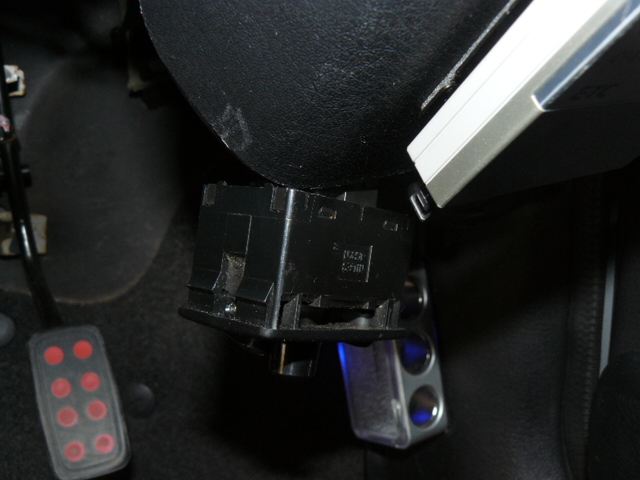

キーレスコントロールユニットから、４本の線をつなぎます

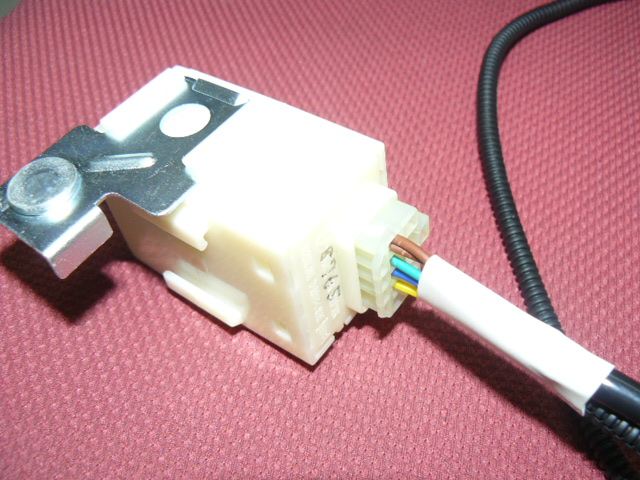

ドアミラータイマーには、５本の線が４極になってつきました
カプラーでカチャっとはまるのは嬉しいものです

線が間違えてないことだけ祈ります


ちょっと心配だったので、ドアミラーの線が届くかどうか、カプラーが邪魔しないか、確認します

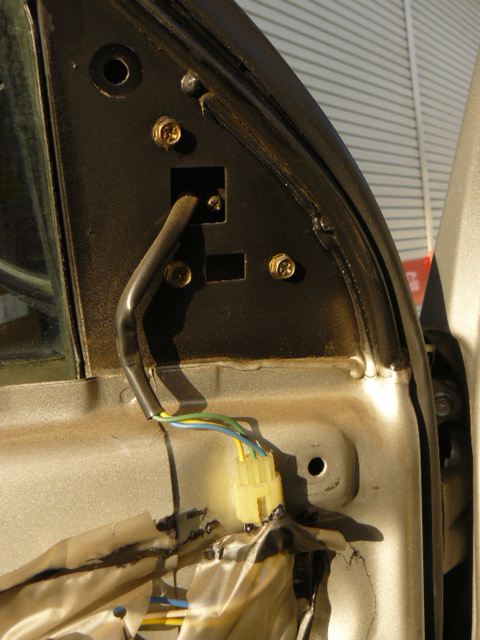

ドアトリムと、ミラーの内側カバーを外します

標準では、この薄い３極のカプラーで接続されています

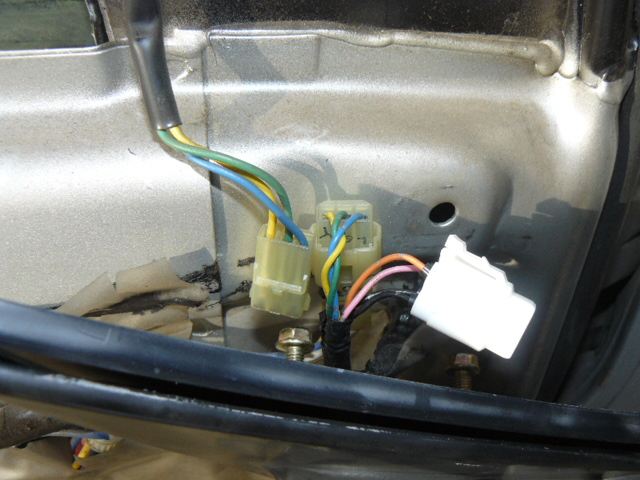

面倒くさいので、ドアの内側から線をつないで、とりあえずテスト
リモコンミラーは動きます

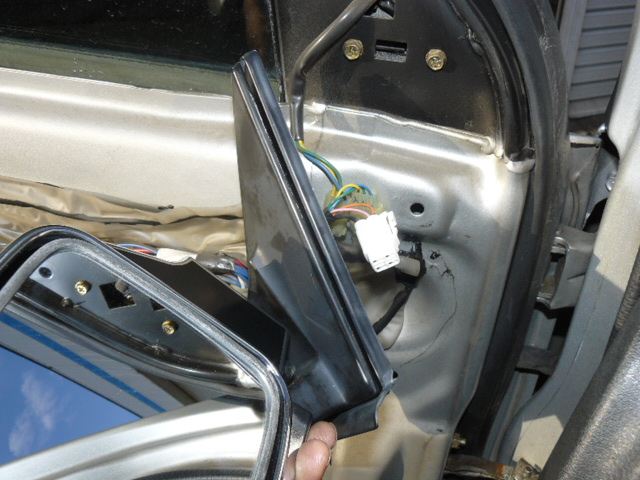

配線は問題ないようですが、やはりどう見ても線は短いし、後付けカプラーが大きいです


尚、ミラースイッチは電格付きのもので確認してます
我ながら、ヒドイ仮取り付けの仕方ですな


ドアトリムは、ミラーの下が多少ふくらんでいる事に気づきました
うまくやれば、大きいカプラーでも収納できそうな感じ




扱いがひどいので、せっかくのメッキが傷だらけになりそうな予感

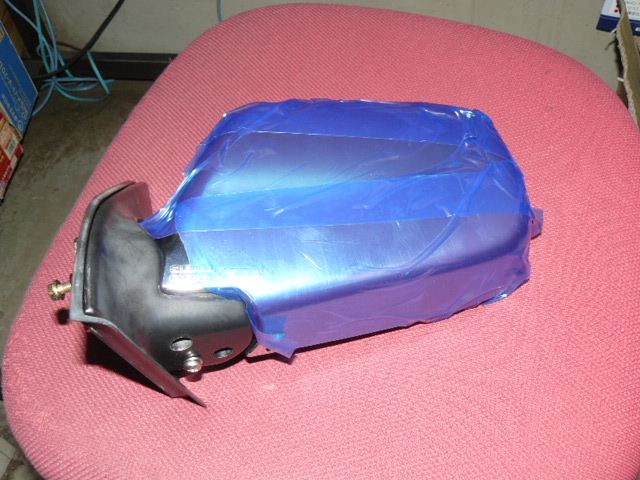

保護テープを貼って完成まで養生しておきます
