【整備498】電動格納ﾄﾞｱﾐﾗｰ(ﾋｰﾀｰ付ﾒｯｷ)取付+ｷｰﾚｽ連動化 5 ﾄﾞｱﾐﾗｰﾀｲﾏｰ

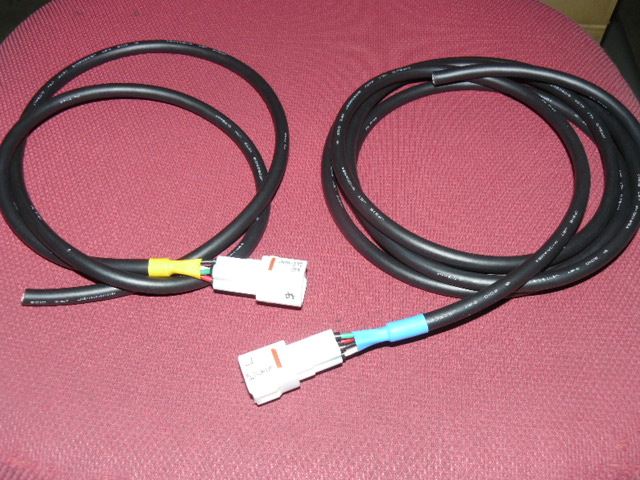

左右のミラーから室内へ持ってくる配線は出来ました
右は短めで、左は長め
取り回しを含めて、大体の長さにしてあります

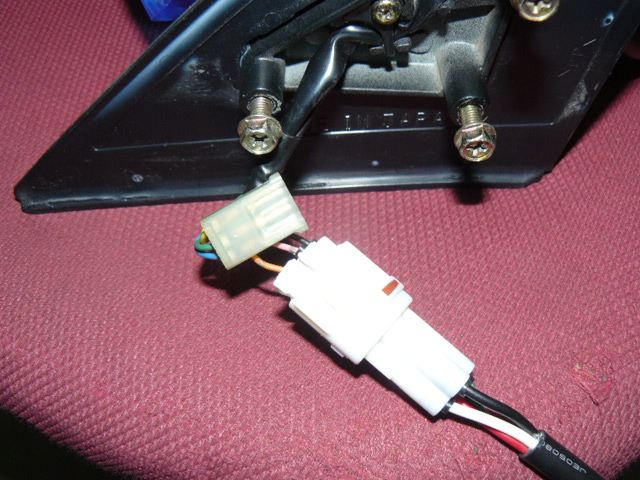

ミラーと接続してみて、つながり具合や配線の色を確認します

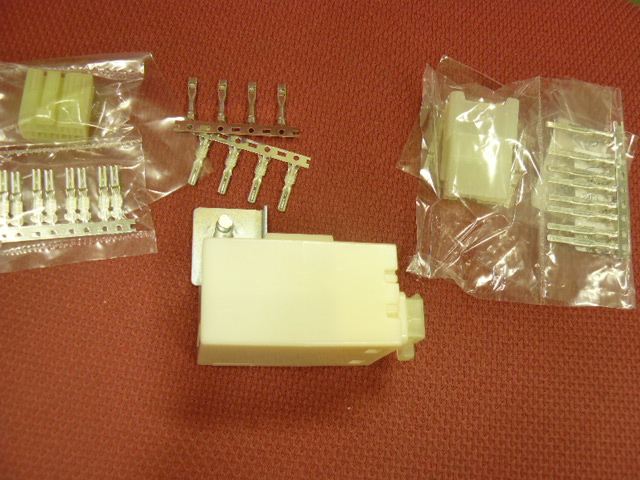

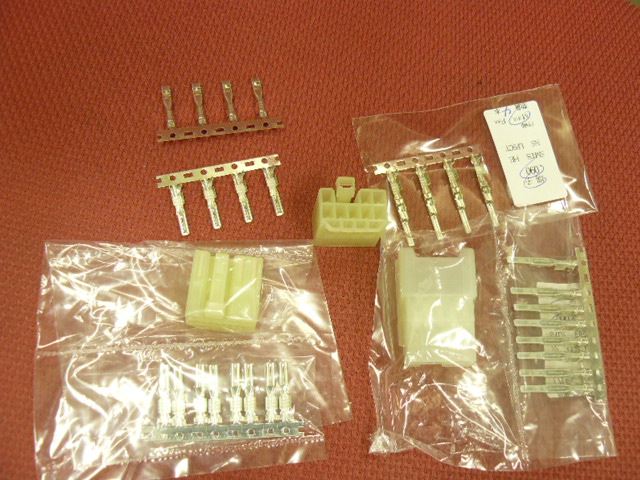

ドアミラータイマーとの接続は、散々悩んで考えた末、またもや配線・COMでカプラーをゲットしました
メス？側だけあればいいのですが、予備も買ってしまいました

ドアミラータイマーは、プレオ電格用のものです
中古を探しましたが見つからず、仕方なく新品を買いました
￥4.000はしなかったと思います

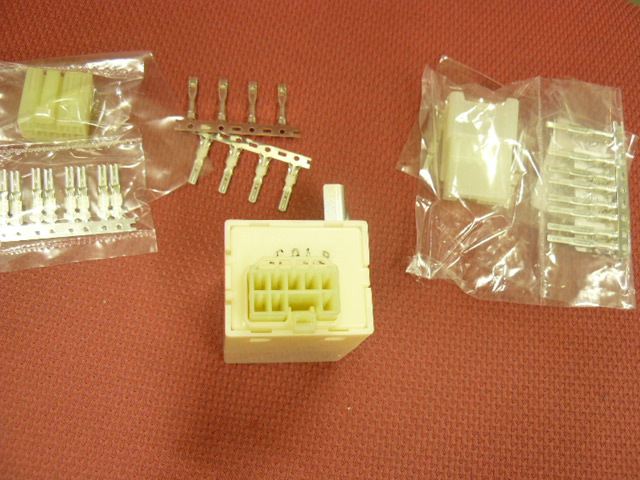

カプラーをはめてみると、ピッタンコ
これで心配なく配線をタイマーにつなげます

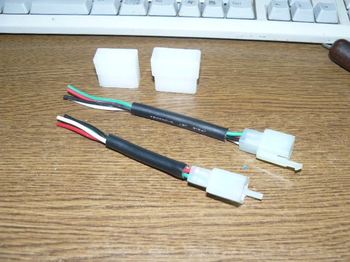

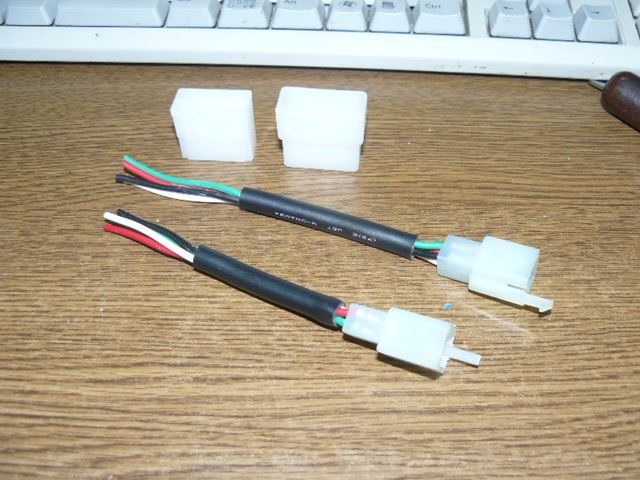

ミラーコードの室内側は防水にする必要はないので、普通のロック付き4極カプラーにします

作ってからハタと気付く・・・
配線を通す時、どうしましょう？
カプラーをつけてしまったら、ドアとか通らないような・・・
まあ、あとで考えます

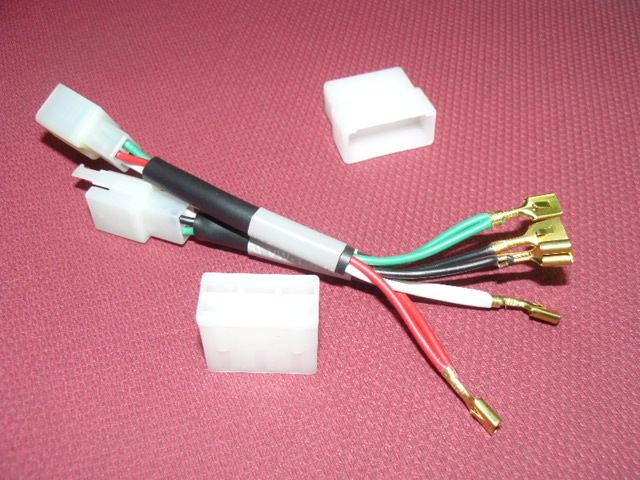

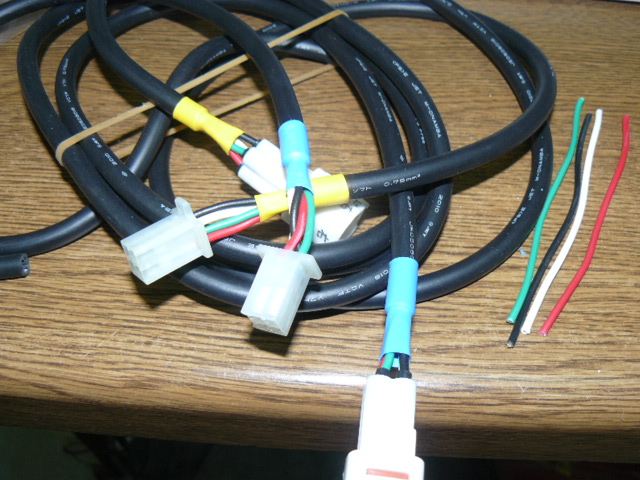

４芯配線コードで短いハーネスを２組つくります
左右のミラーが合わさって、電気を共有するコードです




４＋４＝５になります
左右のミラーからでたそれぞれ４本の線が、ヒーター２本を合わせ、電格の１本を合わせ、５本になってタイマーやキーレスコントローラーに行きます
５本線は、５極カプラーが見つからないので、６極カプラーで接続します
