【整備497】電動格納ﾄﾞｱﾐﾗｰ(ﾋｰﾀｰ付ﾒｯｷ)取付+ｷｰﾚｽ連動化 4 配線類作成

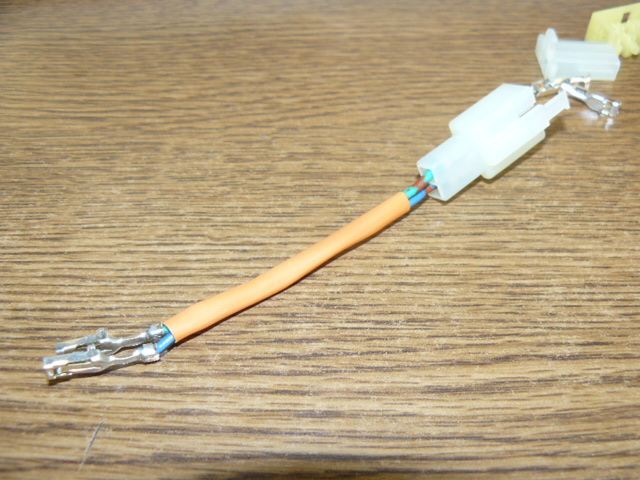

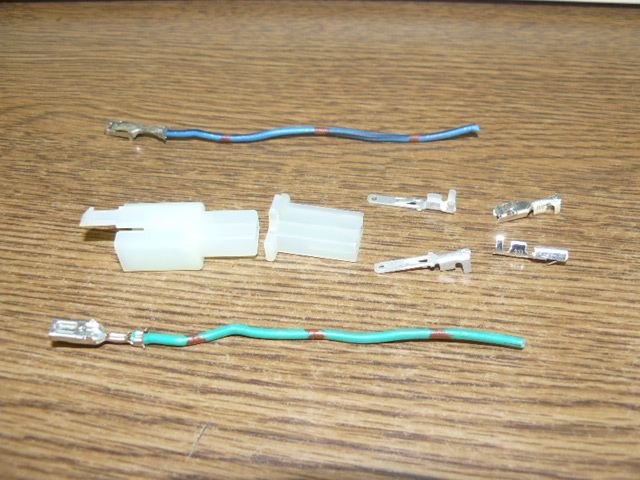

抜き出した2本の線と、２極のオスメスカプラーとコネクター
ギボシでもいいのですが、手間は同じですし
カプラーの方が後々抜き差しが楽です

電動格納の、プラスとマイナスが交互に流れる線だと思います

カプラー部は、回路ができたらそこへつながります

裸のコネクター部は、ヴィヴィオの車輌側のミラースイッチカプラーの一番下左右に入ります

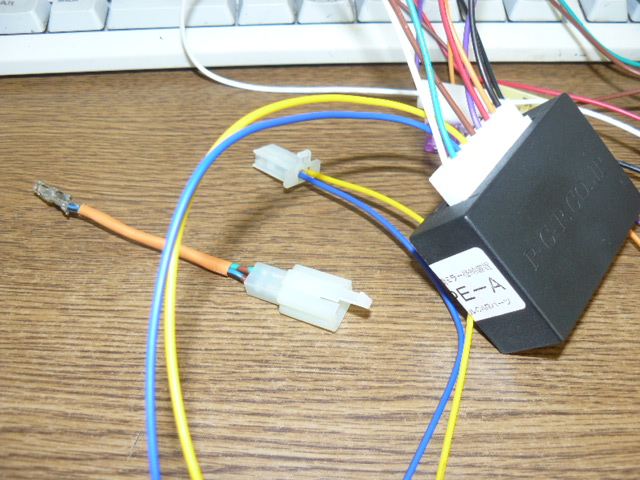

キーレス連動電格コントロールユニット
なんと９本も線がついています
電格の線に割り込ませるのは、黄色と青の線

・・・割り込ませるも何も、イチから作っているので、この場合ミラースイッチからの電格の線をダイレクトにこのコントロールユニットにつながるようにします

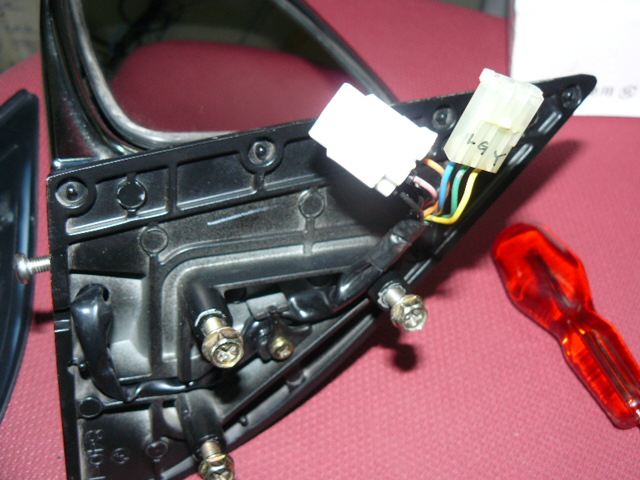

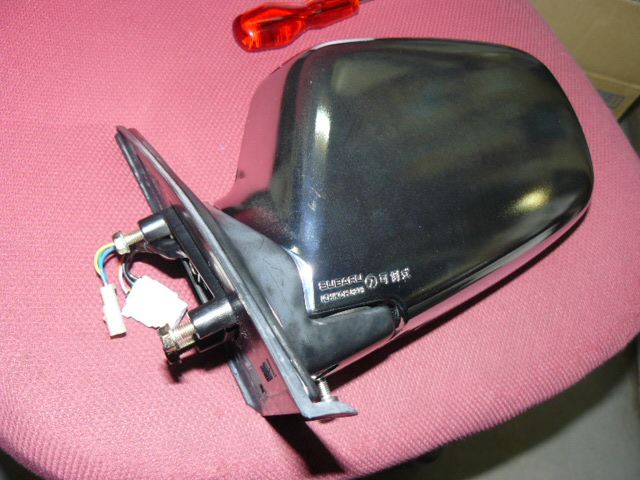

ミラー側も、カプラーをつけました
３極は、ヴィヴィオ互換の線
これだけで動きます
４極は、電格の２本と、ヒーターの２本を一緒のカプラーにしました


・・・なんとなく、線が短い気がします
カプラーを差し替えただけで、全然切ったりしていないのですが、車輌側に届くかどうか・・・
やってみなければわからないことは、考えないようにします


このミラー独自の４本線を、左右とも車輌側に引っ張ってこなければなりません
ホームセンターで、いいものを見つけました

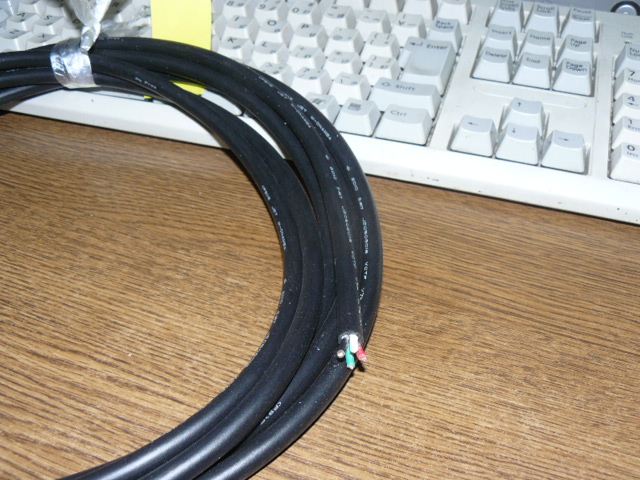

４芯同軸絶縁防水のケーブル
\200/1ｍ位だったと思います
4ｍ買ってきました

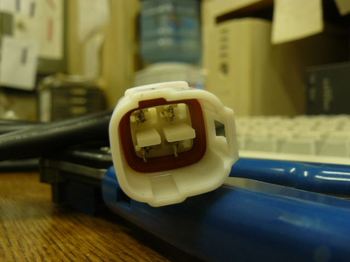

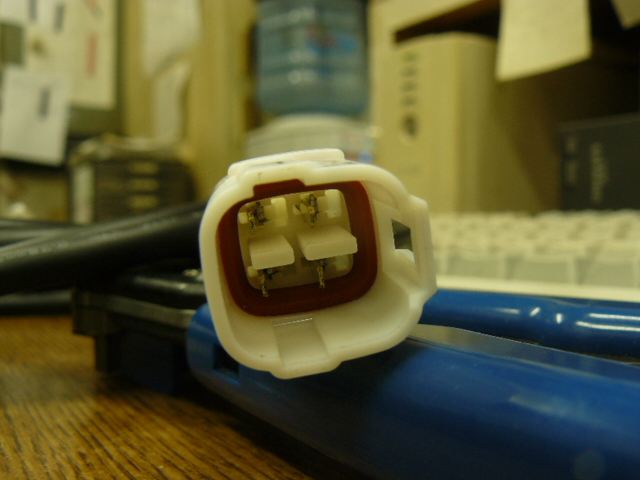

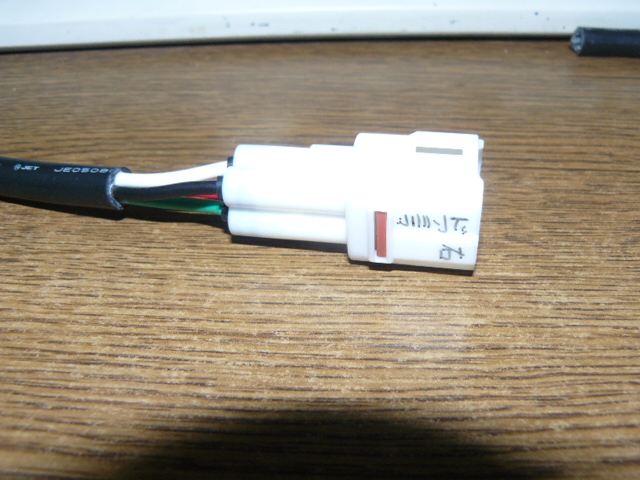

ミラーにつなぐカプラーを作りました
線の色はどうでもいいのですが、一度決めたらそれを最後まで貫かなければなりません

・・・結局、テキトーに決めました

う～ん
防水でしっかりしているのはいいのですが、やはりデカイ
全部作って、最後にトリムがはまらない、という悪夢が頭をよぎります

まあ、何とかなるでしょう←いつも
