【整備496】電動格納ﾄﾞｱﾐﾗｰ(ﾋｰﾀｰ付ﾒｯｷ)取付+ｷｰﾚｽ連動化 3 電格ﾐﾗｰｽｲｯﾁ用ﾊｰﾈｽ作成

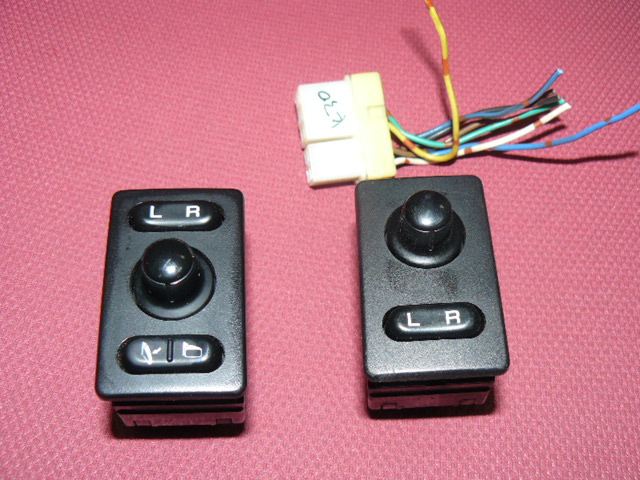

御存知ドアミラースイッチ

右がヴィヴィオのもの
左は、ＥＣＲ３３、スカイラインのものです
電格のボタンがついていますが、それ以外は大きさも形もカプラーもまったく一緒です

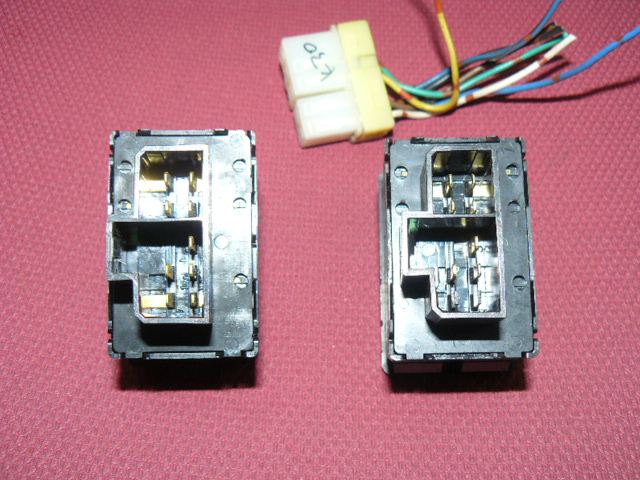

スカイラインのカプラー形状は、一番下に2つ、ピンがついています
ヴィヴィオのは、それがプラスチックのダミーになっています

実際に付け替えて、リモコンミラーは動くのを確認していますので、そこ以外の配線は同じだと思います

プレオの配線図を見ると、プレオのドアミラースイッチの形状はヴィヴィオと違うのですが、線の色や配線番号は一緒で、違うのは電格配線の２本だけになっています

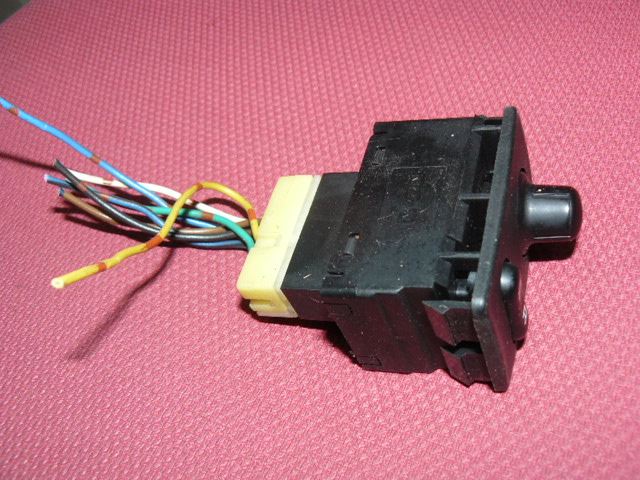

部品取りＡ型から、配線ごといただいていたドアミラースイッチ
このカプラーが役に立ちます


ちなみに、ヴィヴィオと同じような形状の電格付きリモコンミラースイッチは、他にフォレスターとかステージアとかがあるようですが、少なくともステージアはカプラーか配線番号が違っていたようです

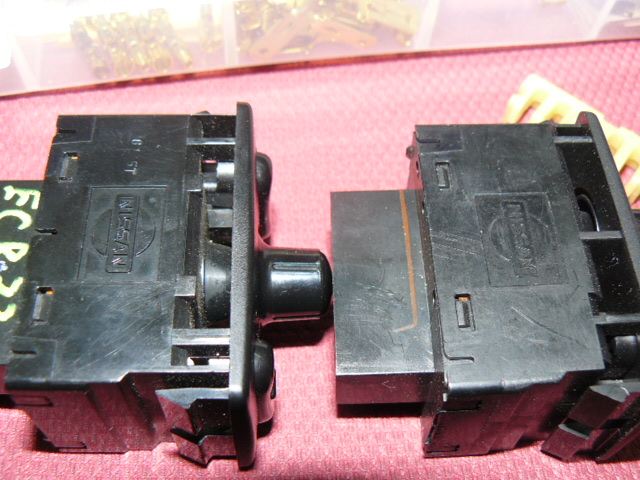

スイッチの横を見ると、デカデカと『ＮＩＳＳＡＮ』と入っています
ヴィヴィオのスイッチは日産製なので、スカイラインとかが合うのですな


カプラーの配線抜け止めをバラし、線を２本いただきます

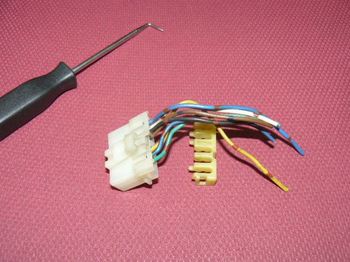

最近、ＫＴＣのコネクターツールが大活躍です
ピッキングツールは、配線止めを外すのに役立ちます

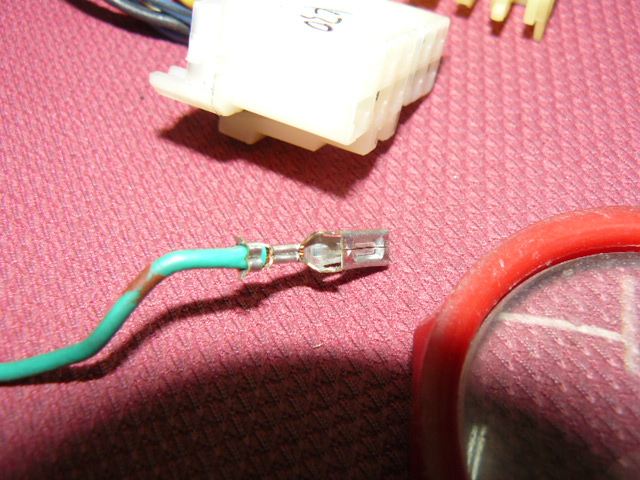

１本抜けました
線はどれでもいいんです
２本取れさえすれば

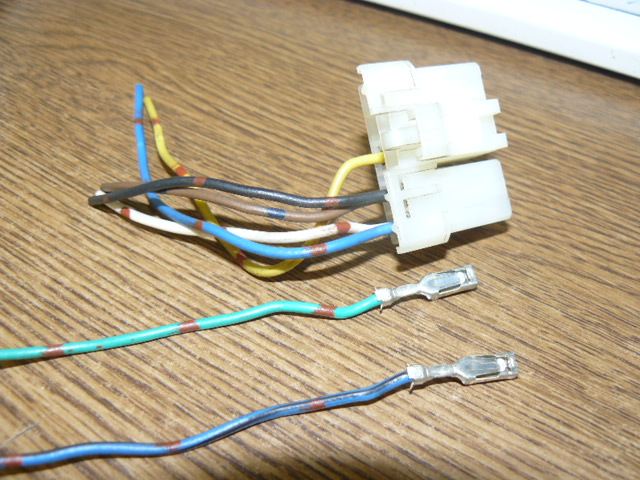

ということで、線を２本抜きました

これに配線をつないでシステムを作り、最後に車輌側のミラースイッチカプラーの一番下に差し込めば、まったくカプラーオンで電格ドアミラースイッチを付ける事ができます
・・・出来るハズです

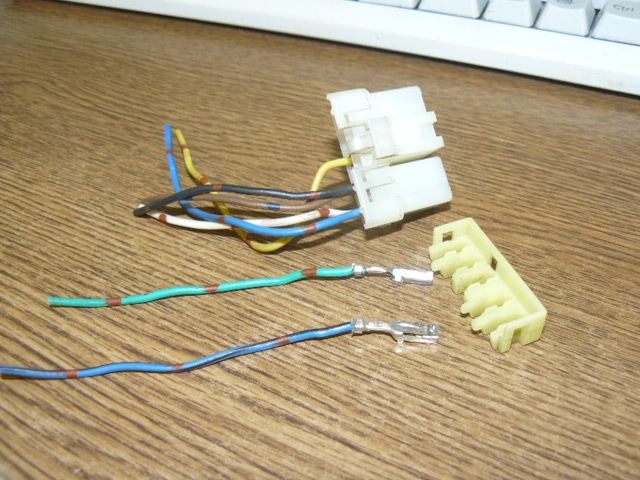

この配線止めを外す方が、少し厄介でした
ヘンテコな３次元的止め方

手元にあっていじくり出来たからいいようなものの、実際、最終段階で車輌側のこれを外して差込みする時は、骨が折れそうです
