【研究】パワーウインドウスイッチ 4 組立て・形状確認

日　時 2012年　3月　23日
ジャンル 研究・調査
難易度 ★
作業内容 パワーウインドウスイッチ（3D、５Ｄ）Ｃ型/Ｅ型

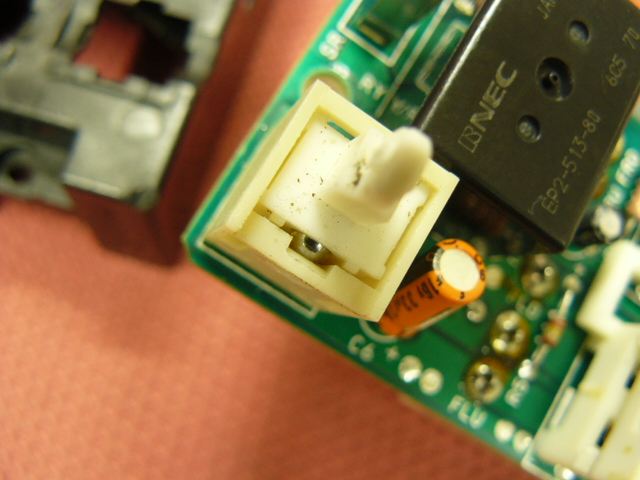

1

ふと見ると、どうもここに銀魂が入るような気がします

ウインドウロックのスイッチです

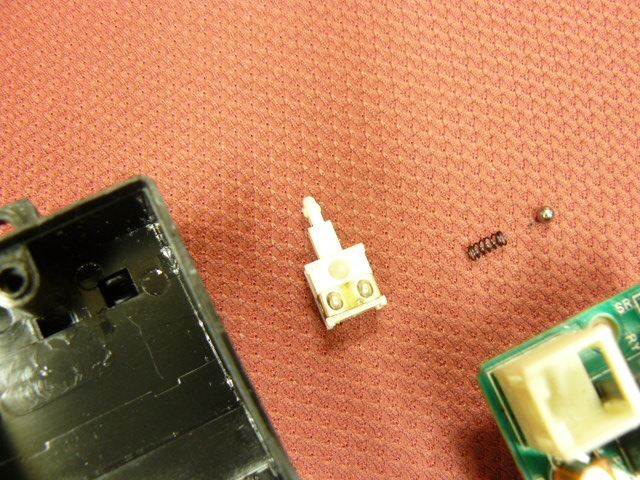

2

スプリングを差し込み、その先に銀魂を乗せます

こういった作りは、カギのキーシリンダーと同じです

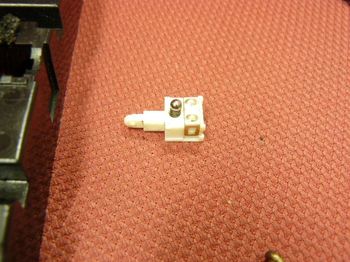

3

スプリングを縮めながら、差し込みます

うまく入りました

多分、これでいいはずです

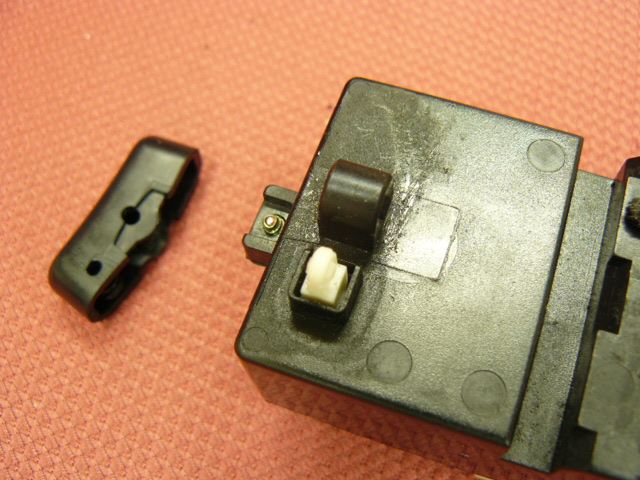

4

ケースをかぶせ、ウインドウロックスイッチを付けます

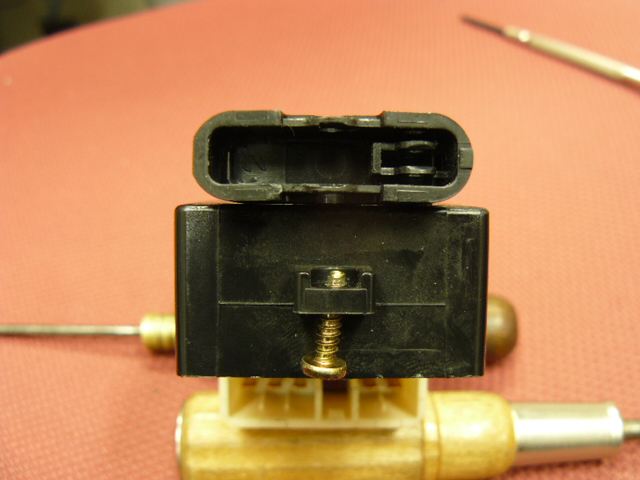

5

スイッチボタンの裏側は、こんな感じ

ただはまっているだけのようです

直せてよかったです

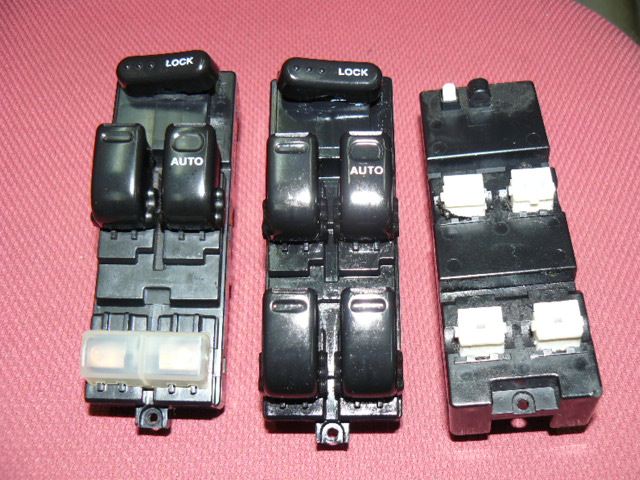

6

散々探して、Ｅ型５Ｄ用のP/W　メインS/Wをゲットしてきました

これで何とかなりそうです

ちょん切れのハーネス付です

左から、Ｅ型３Ｄ

真中がＥ型５Ｄ

右のスイッチナシがＣ型５Ｄ

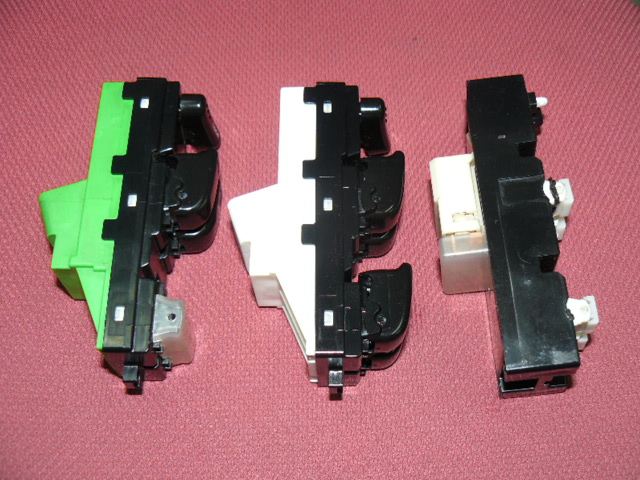

7

左のミドリが、Ｅ型３Ｄ

真中がＥ型５Ｄ

右の平らなカプラーがＣ型５Ｄ

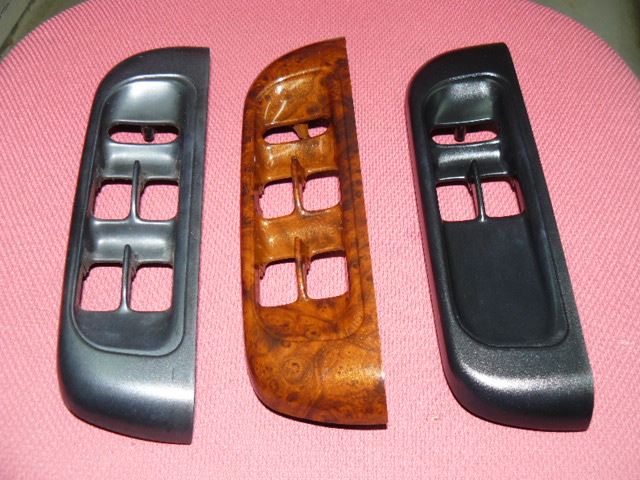

8

カバー

左の黒が、おそらくＣ型以降の５Ｄ用

真中は同じく、ただ木目です

右が、少なくともＡ、Ｂ、Ｃ型ではない３Ｄ用のカバー

あ～、ややこしい


要するに、カッコ良く付けばいいのです
