【整備426】オイルクーラー取り付け 12 ｵｲﾙｸｰﾗｰ位置合わせ

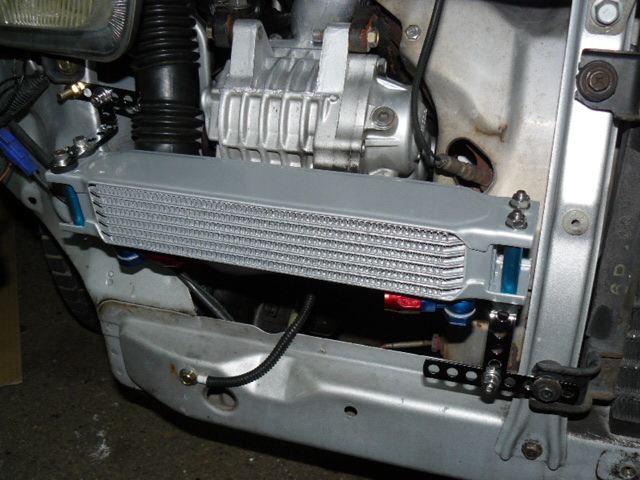

ショボショボのステーですが、一応クーラーを車体に付けました

ここからの位置合わせは、バンパー付けてはのぞいて傾きや当たりを確認し、また外して位置を調整してボルトナットを締め、という脱着を繰り返し行います

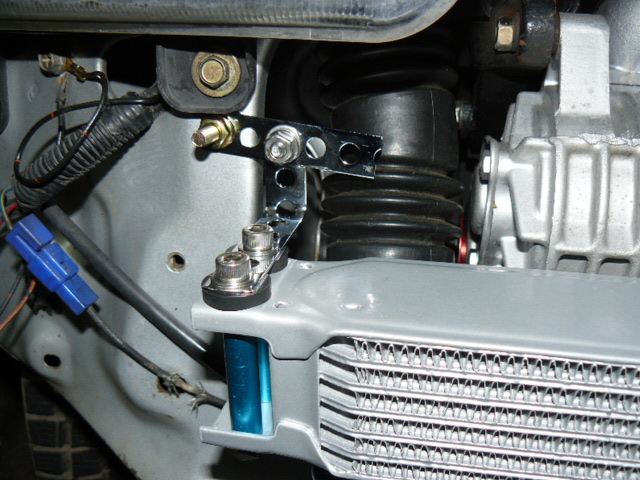

上のステーは、ヘッドライトすぐ下にあいている穴を利用しました

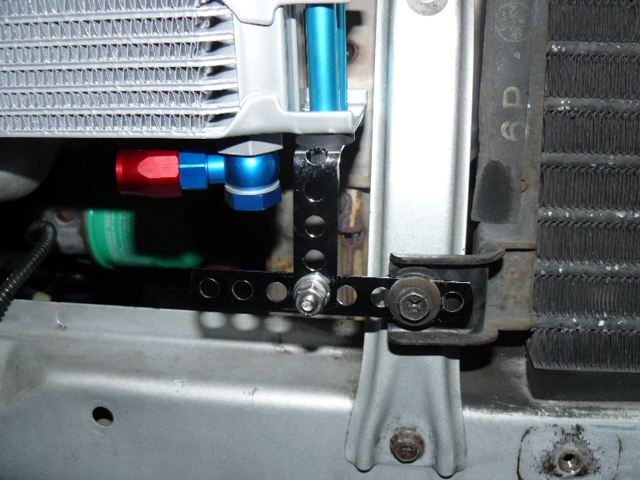

下のステーは、ラジエターのマウントのネジと共締めです

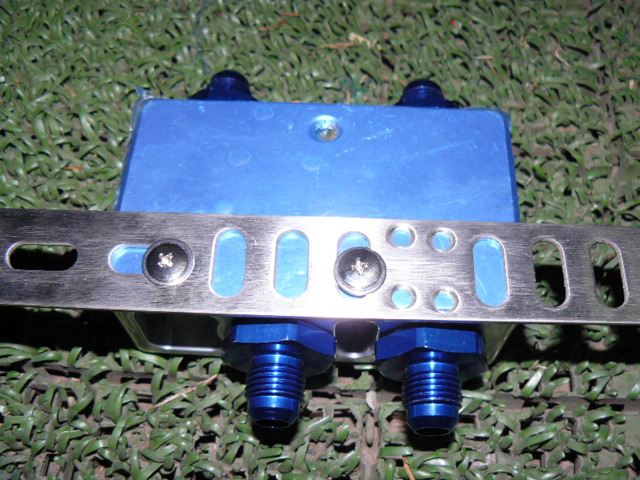

サーモスタットのユニットも、ステーを付けて車体に取り付けてみます
今は仮付けですが、硬いホースが４本も入るので本番ではしっかり付けないと危ないです

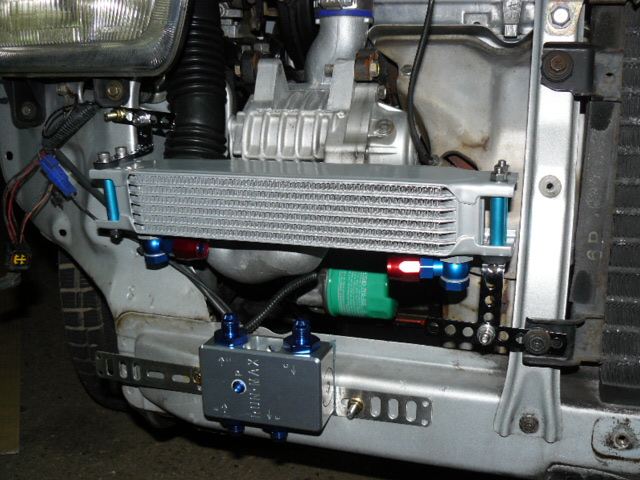

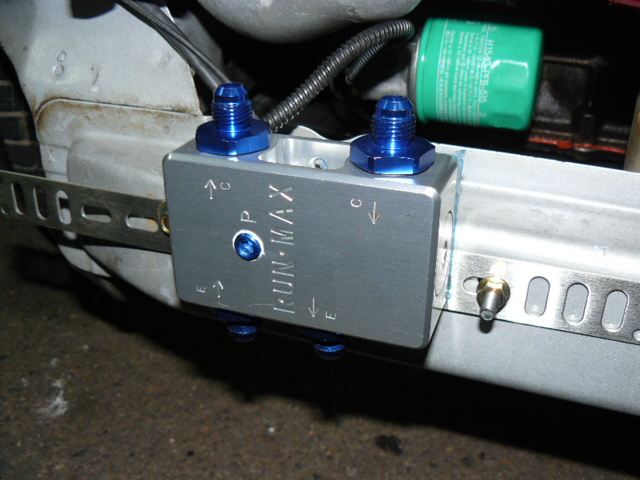

フードロックブレース寄りではホースの取りまわしがきかなかったので、今度はスーチャーの下辺りに配置換えしてみました


クーラーとの位置関係も悪くは無いですが、問題はあの硬いステンメッシュホースがこの半径で曲がるかどうか

ちなみに、カタログ値では、アールズのオートフレックスホースの曲がり直径は、なんと127mm→半径6.3cm
半径6cm以下では曲げるのが厳しいのが現状です
曲がらないわけです

せめて左右の出入り口を入れ替えて、右を左に、左を右にすれば距離が稼げるかなと思いましたが・・・

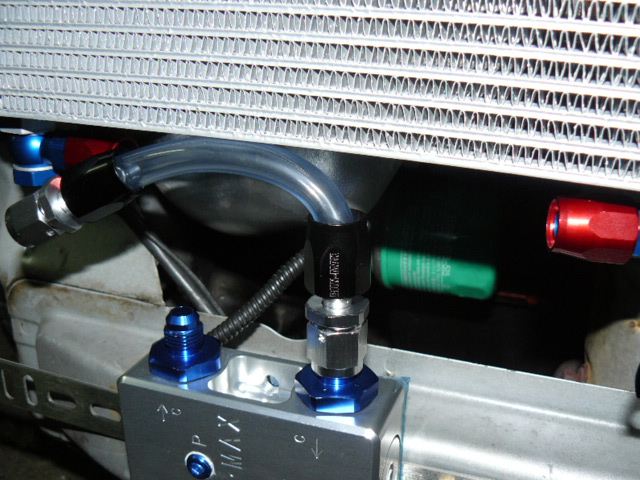

ふにゃふにゃのビニールホースでさえ曲げがきついです
これではステンレスメッシュホースが曲がるわけありません

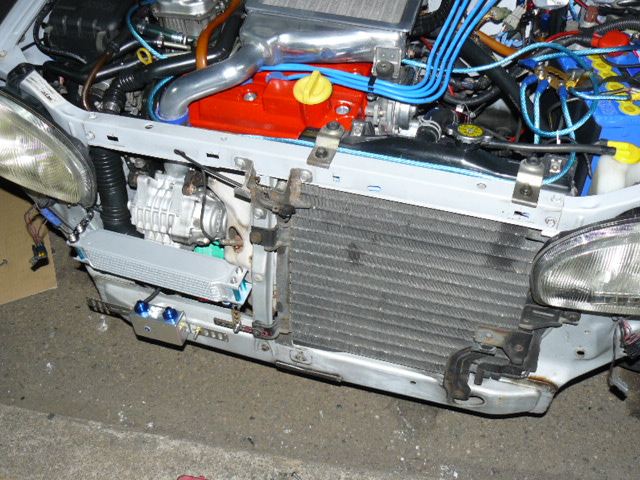

一応バンパーを付けてみると、ナンバーの裏の出っ張りに激しく当たります
最悪加工するにしても、ホースが曲がらないことにはどうしようもありません

せっかくいい場所に付いたと思ったのですが、却下です
また配置を考え直します
