【整備424】オイルクーラー取り付け 10 ｵｲﾙﾌﾞﾛｯｸ(ｻﾝﾄﾞｲｯﾁﾌﾞﾛｯｸ)取付

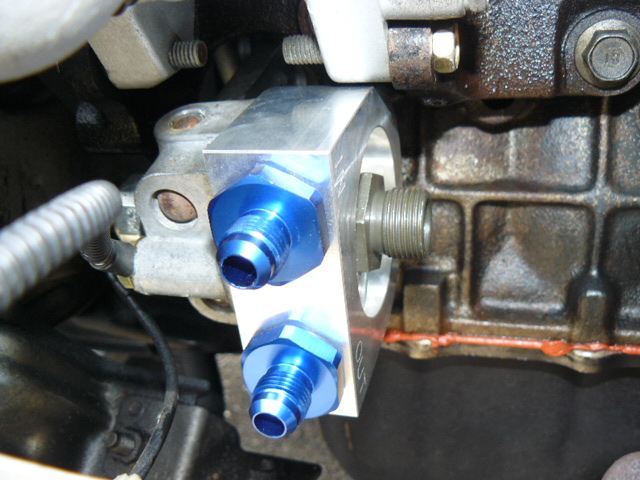

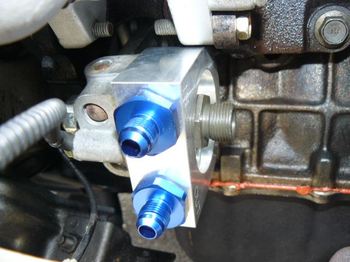

取り付けてみました
なんと、簡単に付きました
心配していたネジピッチも問題なく、すんなりはまります
心配していた外径も、ギリギリですがスーチャーに当たりません
27mmソケットで締め込む前なら、オイル出入り口を自由な向きに設定できます
これで納得　上手く出来ているものです
ようやく本格的に先に進めます

次の問題、インラインサーモスタットの箱をどこに設置するか、です
外しておいたアンダーカバーを持ってきたのは、この上のどこかに置けないかと思ったのです
第一メンバーの裏側が近くてよかったのですが、逆に近すぎてホースが回りません
熱も、触媒が近すぎる感じです

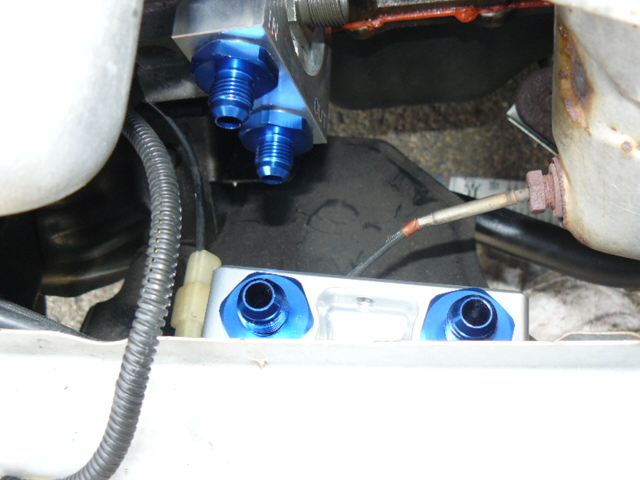

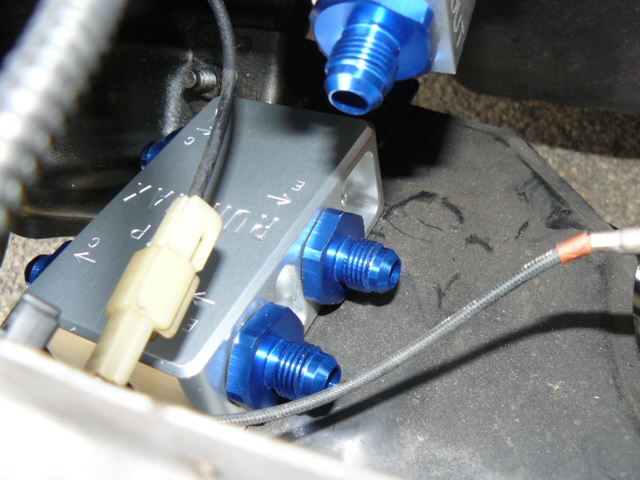

取り回しを考えて、アンダーカバーの上に置いてみました
これも近くていいのですが、同じく近すぎ
あの硬いホースは、きっとどうやっても曲がらないでしょう

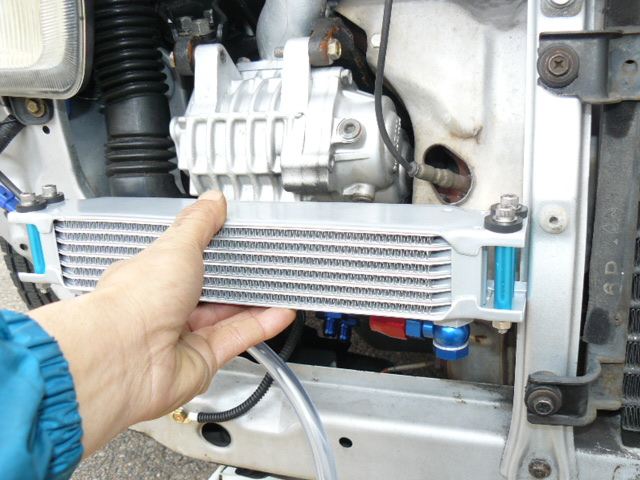

クーラーとの位置関係も考えます
出来る事なら、オイル出入り口を上向に付けたいです
ホースは長くなりますが、その分取り回しは楽な筈です

オイル出入り口を下向きに付けた場合、ホースは短くてシステム全体がコンパクトに済みますが、取りまわしが不明です
多分、無理っぽいです
インラインサーモスタットを使わない場合、サンドイッチブロックからダイレクトにオイルクーラーにもっていけるので、その場合は最適かもしれません

色々考えます
この場合はホースの取りまわしが無理も無く楽ですが、これだとラジエター側にクーラーが付く格好です
私はスーチャー側に付ける事を前提としてるので、ホースが長くなってちょっと厳しいです

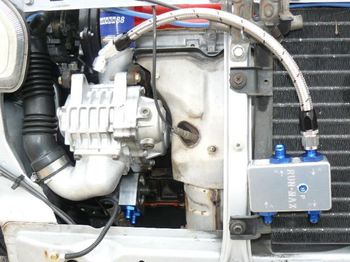

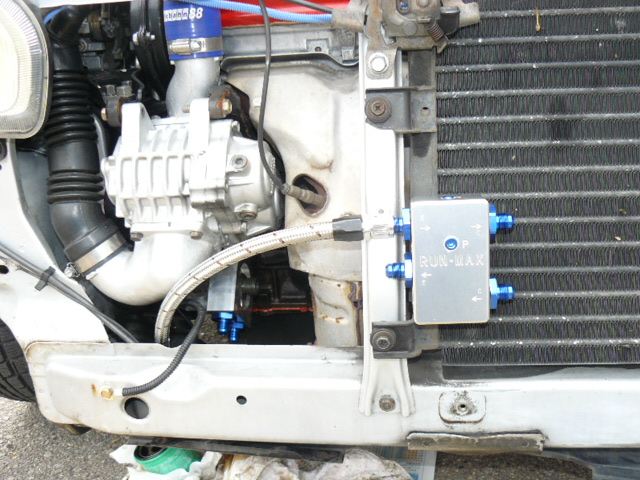

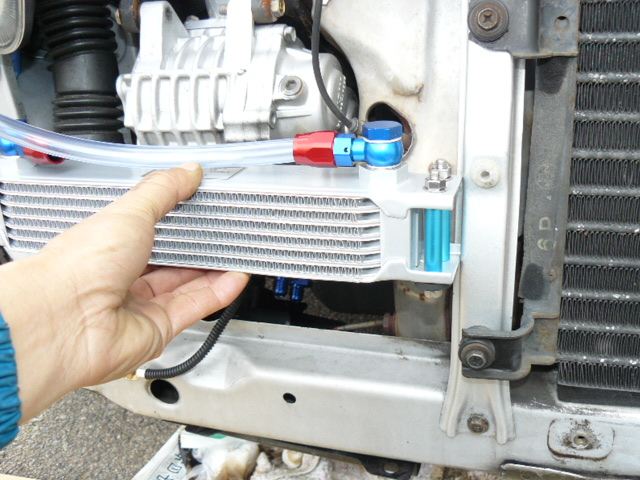

この位置が一番よさそうです
サンドイッチブロックからサーモスタットまで無理なく引き回せそうですし、サーモからクーラーまでも何とかなりそうです
だんだん分かってきました
基本は、大きく円を描くように、です
何せステンメッシュホースは硬くて曲がりませんから

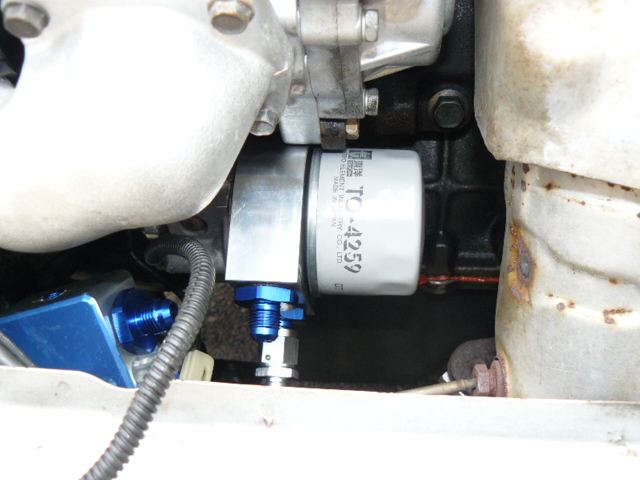

ミツビシ用のオイルフィルター　ＴＯ４２５９を取り付けてみます
計ったようにピッタリです
外形も問題なく、何せ高さの収まりがいい感じです
分厚いサンドイッチブロックを付けたのに、オイルフィルターと触媒の間は余裕で手が入ります
これから私のオイルエレメントは、ヴィヴィオ用でなくミツビシのアイ用です
自分で忘れないようにしなければ
