【整備227】エンジン腰下OH その30 メタルクリアランス測定1

【整備227】エンジン腰下OH その30 メタルクリアランス測定1
【整備227】エンジン腰下OH その30 メタルクリアランス測定1
【整備227】エンジン腰下OH その30 メタルクリアランス測定1
【整備227】エンジン腰下OH その30 メタルクリアランス測定1
【整備227】エンジン腰下OH その30 メタルクリアランス測定1
【整備227】エンジン腰下OH その30 メタルクリアランス測定1
【整備227】エンジン腰下OH その30 メタルクリアランス測定1
【整備227】エンジン腰下OH その30 メタルクリアランス測定1
目的 修理・故障・メンテナンス
作業 DIY
難易度 ★★★
作業時間 12時間以上

1

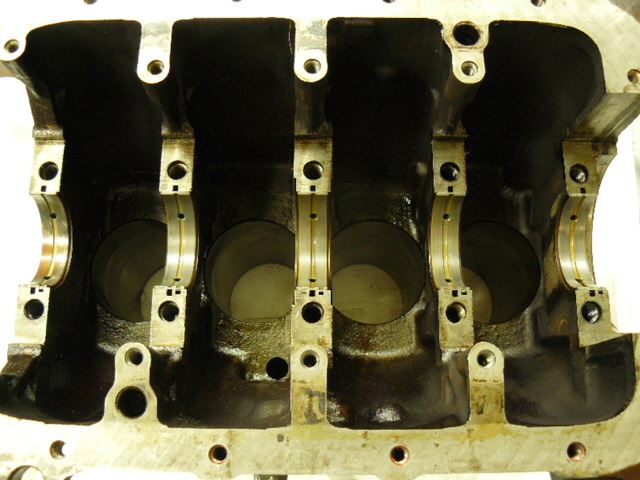

シリンダーブロックに、親メタルを5箇所、きちんとつけました

2

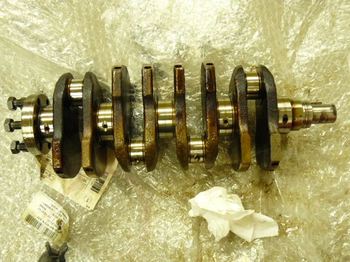

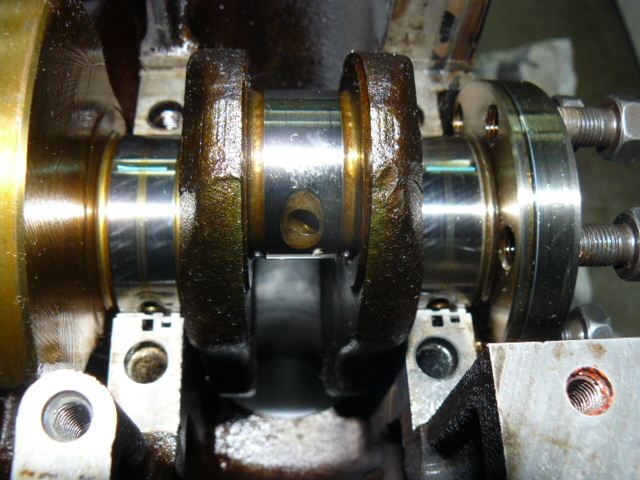

クランクシャフトも、メタルが当たるところは綺麗にしました

3

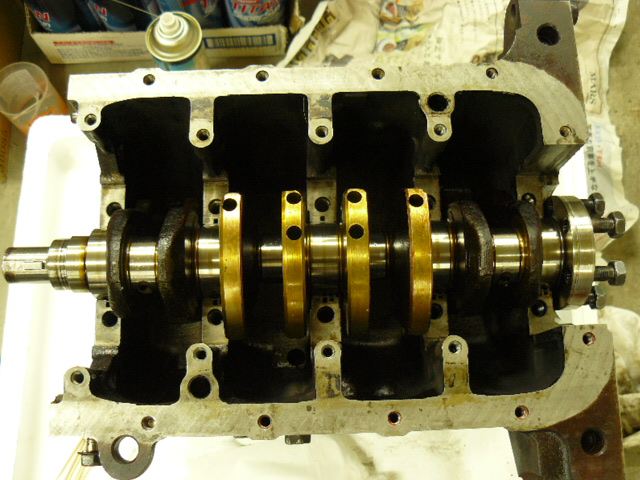

クランクシャフトを前後の向きを間違えないようにして
そうっとのせます

油がついていないので、動かすのは厳禁です

4

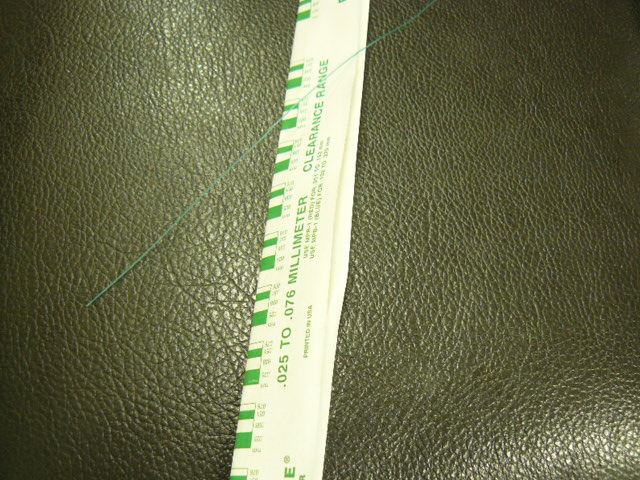

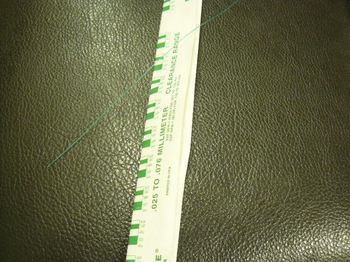

プラスチゲージは、お客さんから1本だけ譲ってもらいました

見づらいかもしれませんが、緑の髪の毛みたいなものが写っています

この入れ物も、計測するために必要です

5

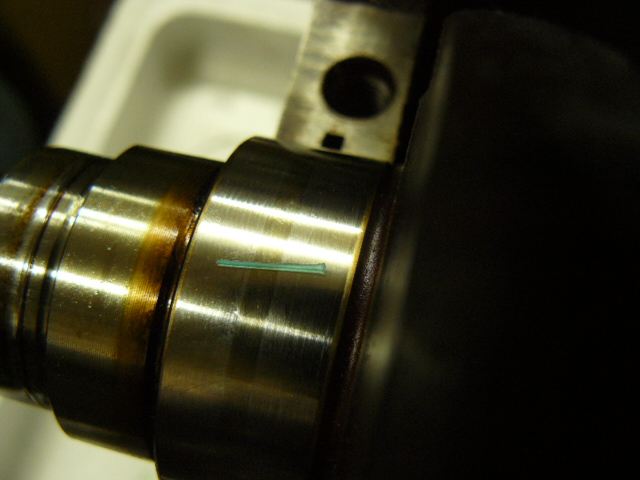

プラスチゲージを、他の方の見よう見まねで
短く切って、ジャーナル部にピンセットで載せます

6


親メタルの当たるところ、5箇所に一つずつ、載せていきます
鼻息で飛びそうになります

7

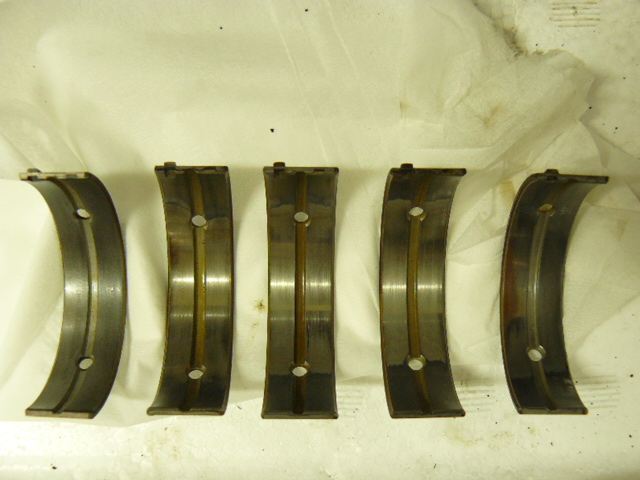

キャップ側のメタルを用意して、順番に並べておきます

8

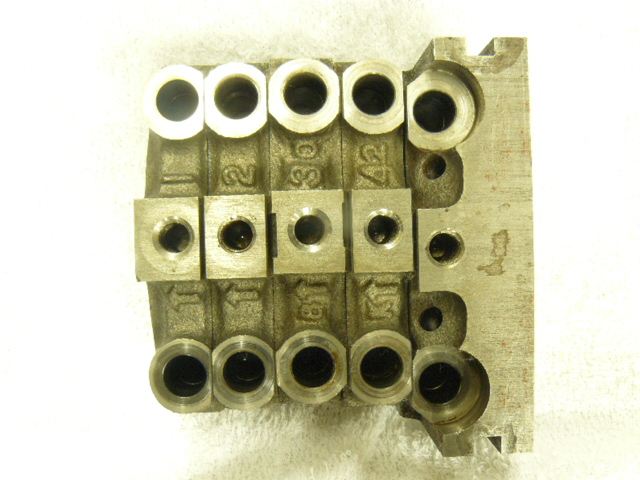

クランクキャップに、順番順にメタルをはめていきます
