【整備226】エンジン腰下OH その29 クランクシャフト清掃・メタルクリアランス測定用意

【整備226】エンジン腰下OH その29 クランクシャフト清掃・メタルクリアランス測定用意
【整備226】エンジン腰下OH その29 クランクシャフト清掃・メタルクリアランス測定用意
【整備226】エンジン腰下OH その29 クランクシャフト清掃・メタルクリアランス測定用意
【整備226】エンジン腰下OH その29 クランクシャフト清掃・メタルクリアランス測定用意
【整備226】エンジン腰下OH その29 クランクシャフト清掃・メタルクリアランス測定用意
【整備226】エンジン腰下OH その29 クランクシャフト清掃・メタルクリアランス測定用意
【整備226】エンジン腰下OH その29 クランクシャフト清掃・メタルクリアランス測定用意
【整備226】エンジン腰下OH その29 クランクシャフト清掃・メタルクリアランス測定用意
目的 修理・故障・メンテナンス
作業 DIY
難易度 ★★★
作業時間 12時間以上

1

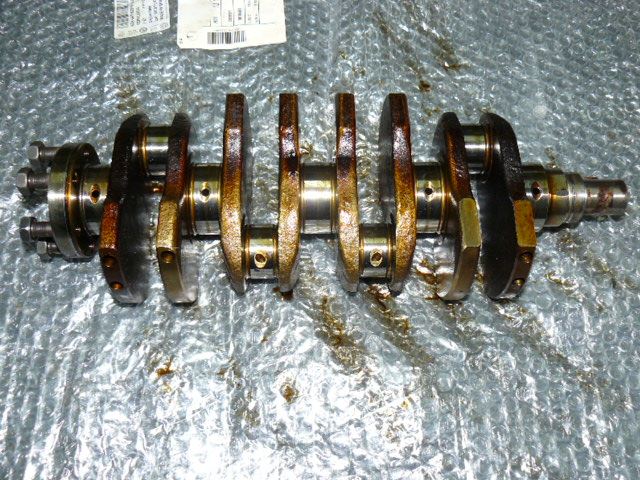

クランクシャフトは、ゆがみや太さなどの計測は、機器がないので測れません
多分大丈夫でしょうと勝手に決め付けて、ジャーナル部分の傷などがないか目視点検します

2


また、どこをどう綺麗にすればよいのかわかりません

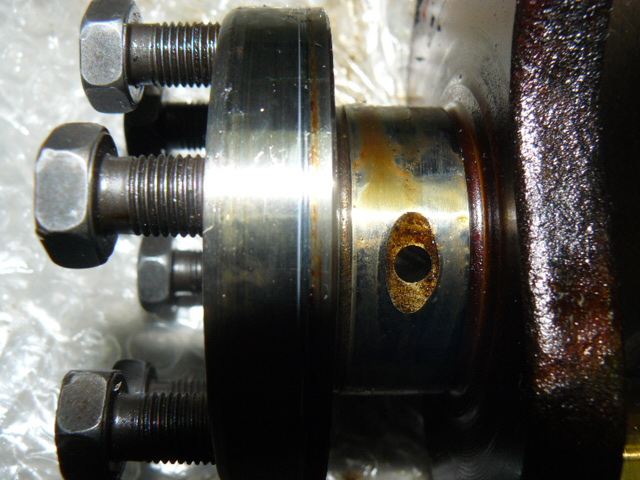

一応、クランクシャフトのリヤオイルシールがはまるところ
年月が経っているので、オイルシール削れが出ているようです
ほんのわずか、スジがついています
このあたりを綺麗にしておきます

3

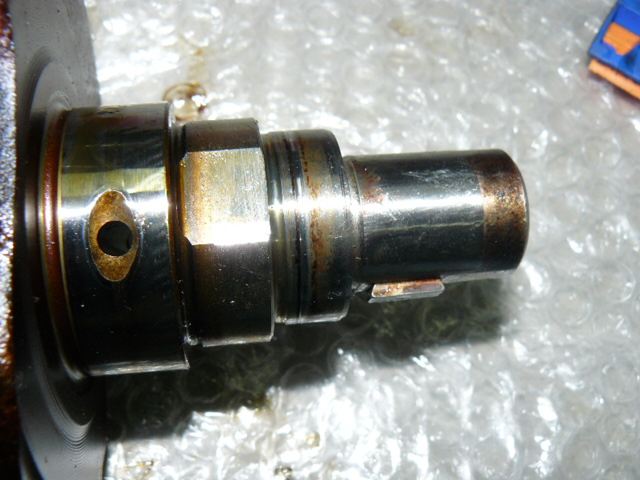

同じくフロント側
こちらもオイルシール削れでしょうか、少しスジが入っています
ここも綺麗にしておきます

あとはジャーナル部分を綺麗に拭いて、少し脱脂しておきます

4


せめてやっておきたい計測は、親メタル(クランクシャフトベアリング)のオイルクリアランス測定です

結果はどうであれ、結局最後まで悩みましたが、皆様の勧めもあって、親メタルも新品に換えます

5

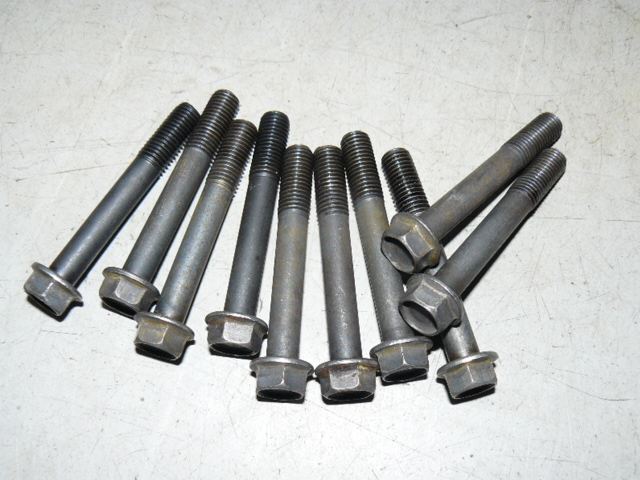

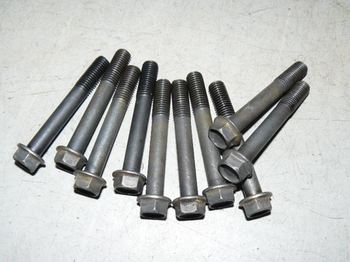

クランクシャフトキャップを止めるボルトは、綺麗にしておきました

6

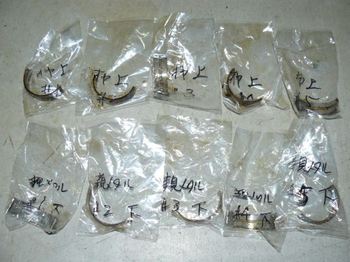

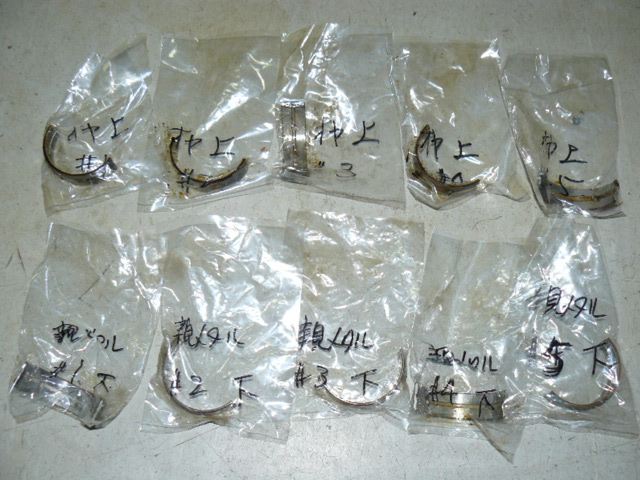

知識の乏しい素人ですので、これが正しいかどうかわかりませんが
計測時のメタルは古いついていたものを使います
順番どおりに整理しておいてよかったです

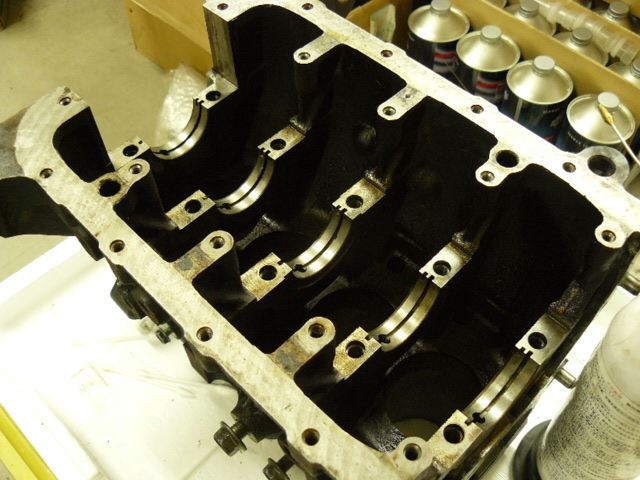

7

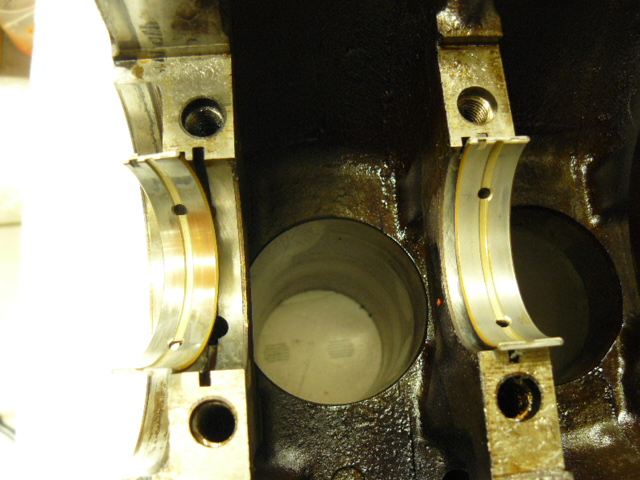

はめ方を練習します

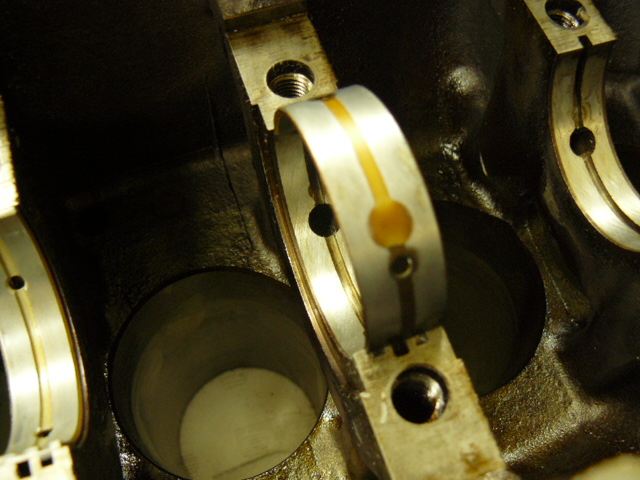

切りかきがあるので、多分この入れ方でいいと思います

8


上側・下側も間違えないようにします
組み合わせて測る時のシミュレーションです
