目的 修理・故障・メンテナンス
作業 DIY
難易度 ★★★
作業時間 12時間以上

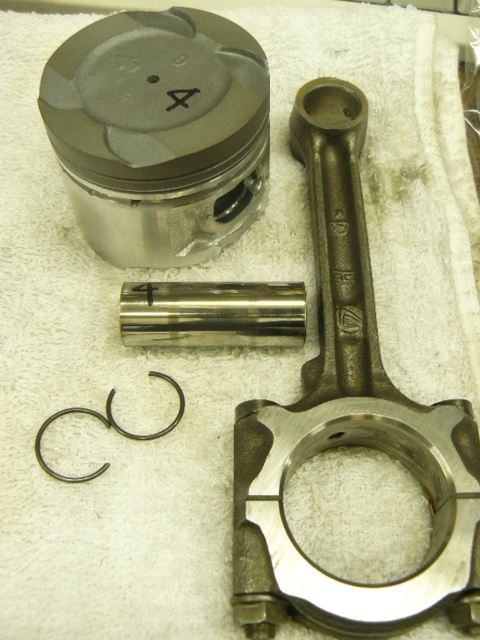

1

ピストンに、ピストンピン、コンロッドを組込みます
向きに注意します
ピストンは矢印の向いている方が、Tベル側
コンロッドはスバルマークがある方が、Tベル側
コンロッドキャップはツノがある方が、Tベル側
ピンは不明です

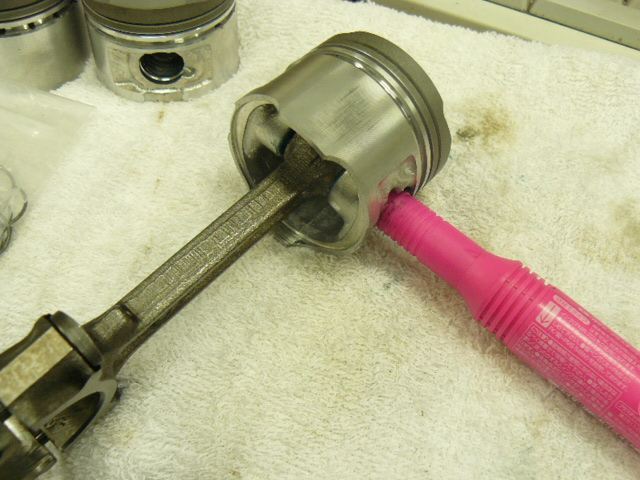

2

ASPやオイルを塗りながら組み立てていきます
ちょっとピンが入りにくいのがあったのですが マジックの頭が丁度よかったので、当ててプラハンで打ち込みました

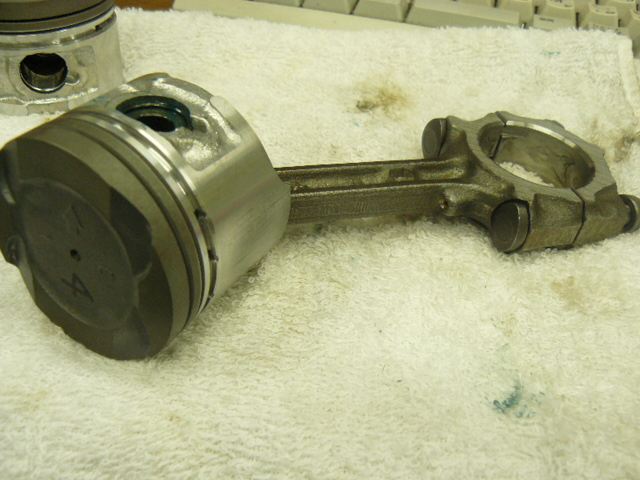

3

最後のCリングをはめるのも、少し苦労しました
首が軽く動くことを確認します
ガタもありません

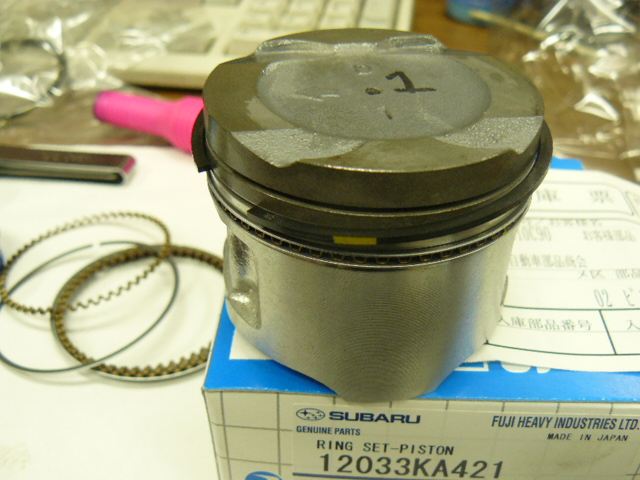

4

ひたすらピストンリングをはめていきます
これはセカンドリング
太くて硬いので、慎重に行います

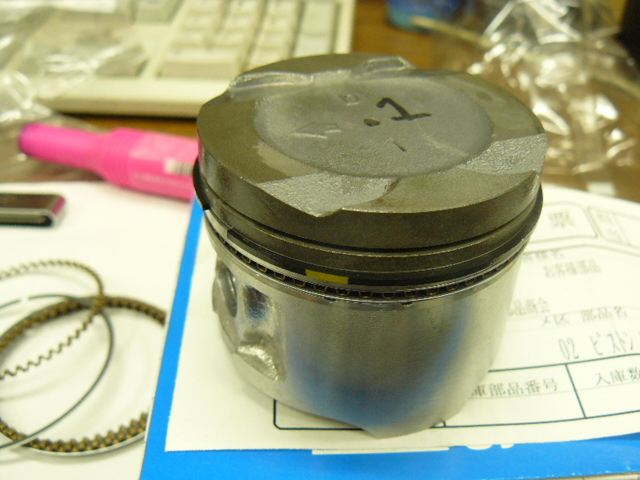

5

スポっと入りました
この切り口、あわせ口も、正確に言えば向く方向があるので 整備書にしたがって入れていきます
いれてるうちに向きが動いてしまったところは、リングを回して規定の位置にあわせます
実際はこんなにシャカリキになって合わせても、上下運動の中で動いてしまうので、適当でもいいらしいです

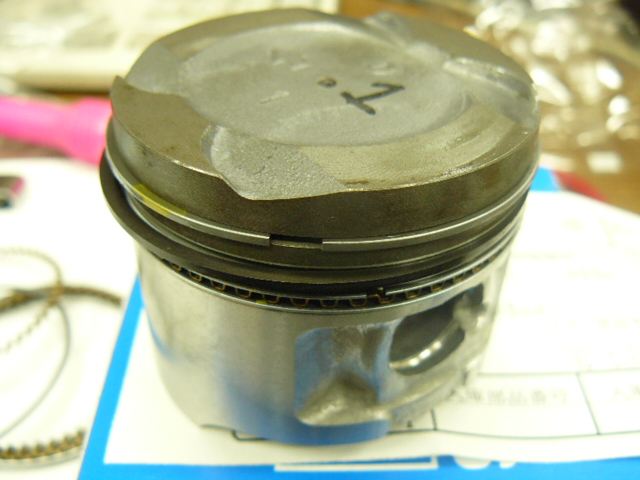

6

トップリングもはまりました
はめて見ると、リングは縮まっていないのでかなり出っ張っています
これを縮めてシリンダーに挿入するのですが、少し心配です

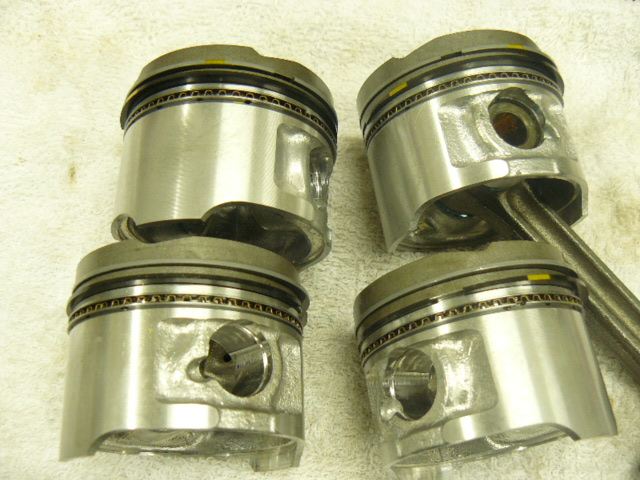

7

方針を変えて、とりあえずピストンリングだけをはめました
幸いなことに、ひとつも折れずに皆はめることができました
ホッと一息です

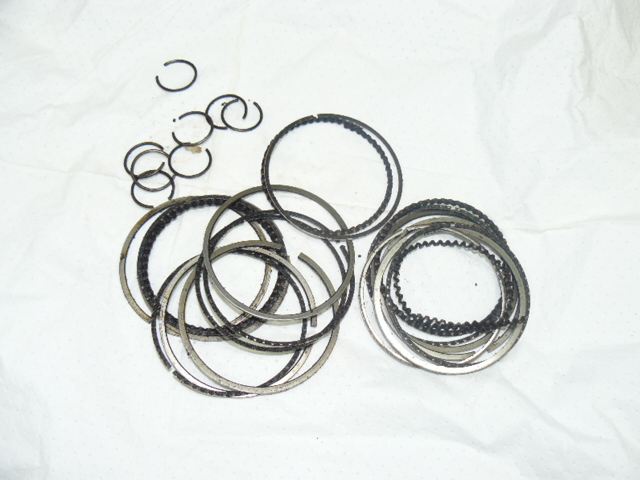

8

外してとっておいた古いピストンリングやCリング
ピストンリングはセット販売なので、もし一つでも折れてしまったら この中から再利用しようと考えてました
