目的 修理・故障・メンテナンス
作業 DIY
難易度 ★★★
作業時間 12時間以上

1

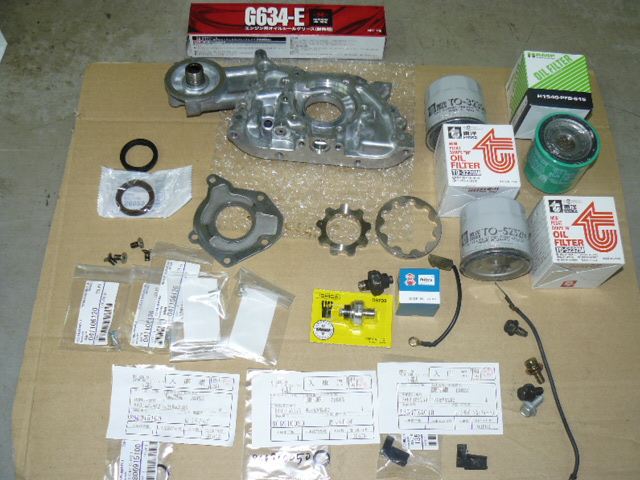

ナメたねじもやっと来たので、これからオイルポンプの組み上げに入ります

オイルプレッシャースイッチとオイルエレメントは、まだどれにするか迷っています

2

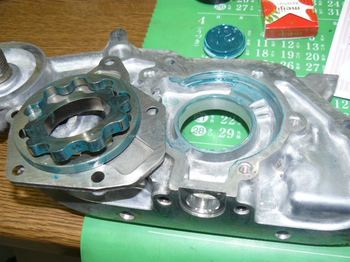

Chiffon-Rさんから教えていただいた、wako'sのASP
昔のオロナイン軟膏ほどの小さい入れ物で来ました
分け売り品です
オイル代わりに使え、尚且つ乾かず、オイルに溶けてしまうという
組み上げには最適のペースト状のオイル?グリス?です

オイルポンプの中で擦れるレースの接触面に、ペタペタ塗りたくります

3

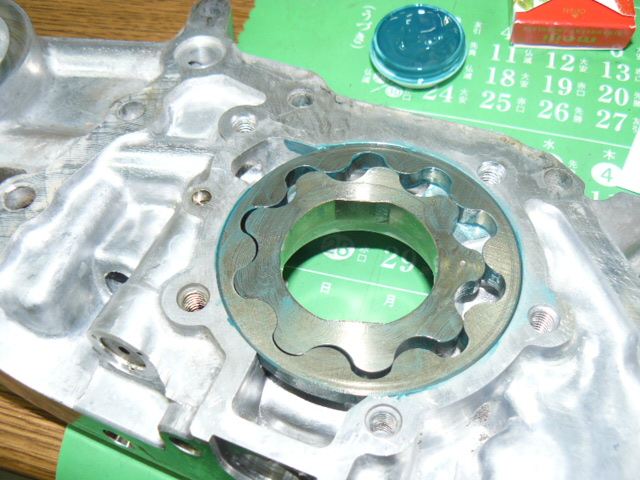

組み合わせて入れたところ
多分、この向きでよかったはずです
ASPが緑色なので、塗り残しの確認が楽です

プレートでふたをして、規定トルクでねじを締めこみます
締める時も、危うくなめるところでした

4

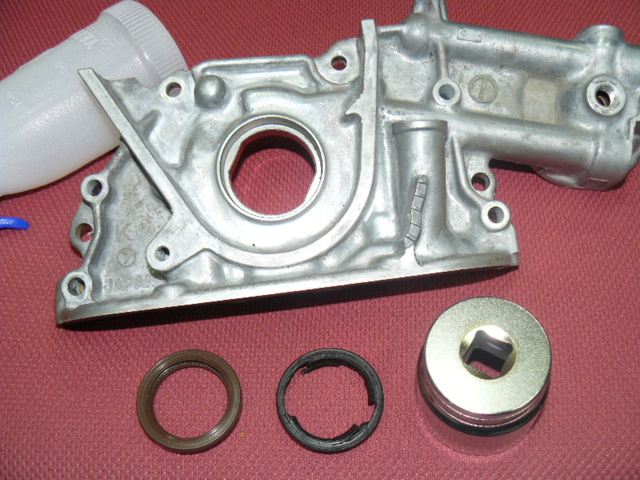

クランクシャフトフロントのオイルシールをはめます
外形の合うソケットを用意して、プラハンで打ち込みます

本当は、オイルシールをあとで組み込もうか迷ったのですが
今なら挿入が楽なので、入れてしまいました

5

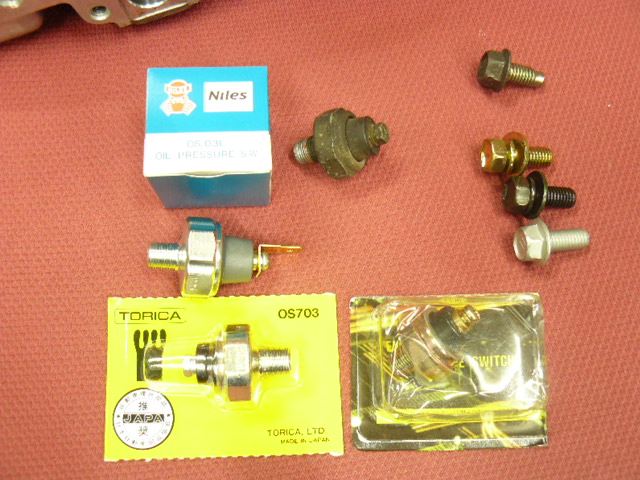

オイルプレシャースイッチ

ナイルス、東海理化、二葉電機
候補は3メーカー

迷いますが、「ある事件」の恩返しに
東海理化にします

6

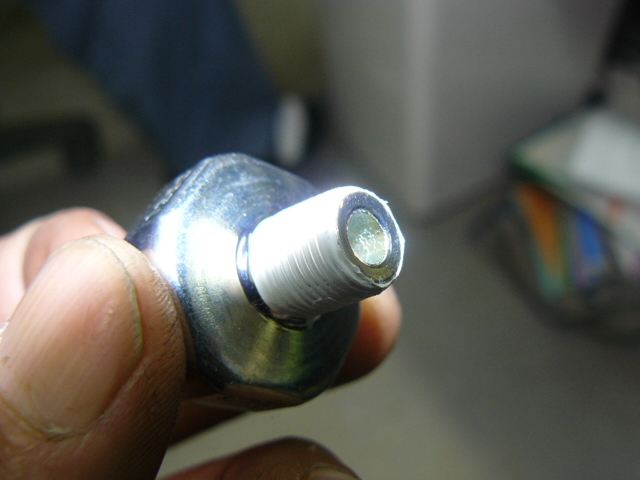

漏れ防止用のシールテープを巻きました
その上に液体ガスケットを塗れば完璧
と思ったのですが、逆効果になるかと考え直して
素直に液体パッキンだけにします

7

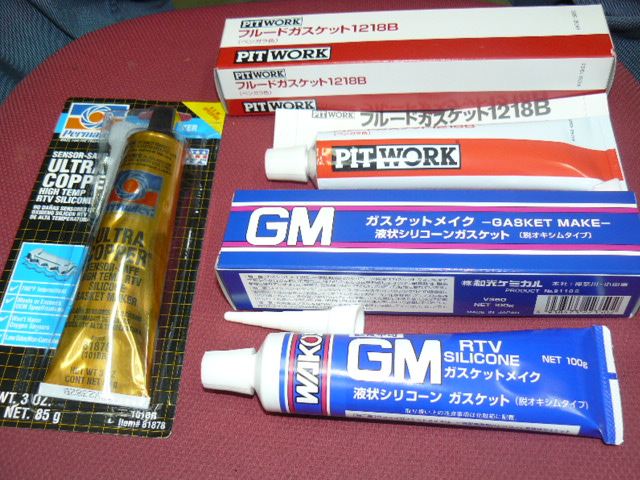

フルードガスケット候補

ウルトラカッパー SNAP-ON
ベンガラ色    ピットワーク
ガスケットメイク ワコーズ

悩みます

8

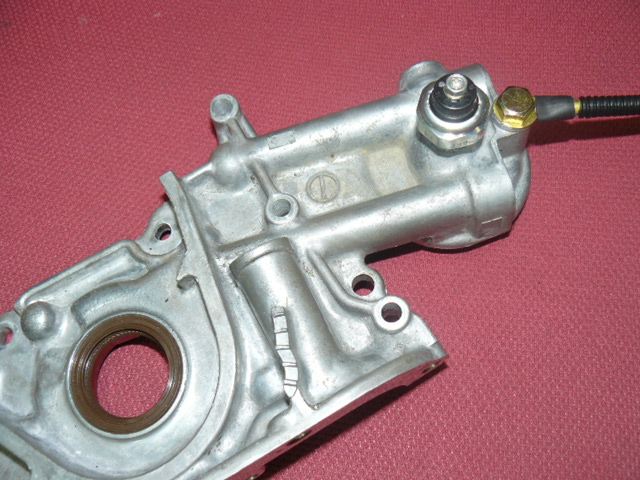

とりあえず液体パッキンをつけて規定トルクでねじ込み
オイルプレッシャースイッチはつきました
オイルシールもはめ込めましたし
アース線もつければ、オイルポンプは完了です

エンジンにつけるときには、裏側に一箇所、Oリングが必要です
下のオイルストレーナー取り付け口にも、Oリングが必要です
