目的 修理・故障・メンテナンス
作業 DIY
難易度 ★★★
作業時間 12時間以上



1

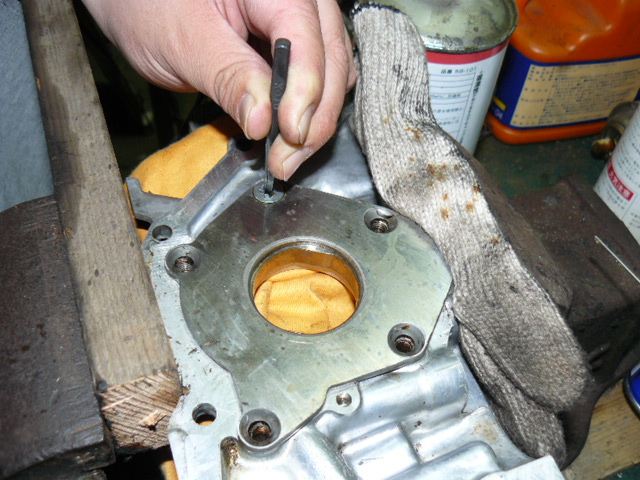

エキストラクターを使うのは、もう何度目でしょう
自分の未熟さに呆れます

とにかく、ナメネジを外すべくトライします



2

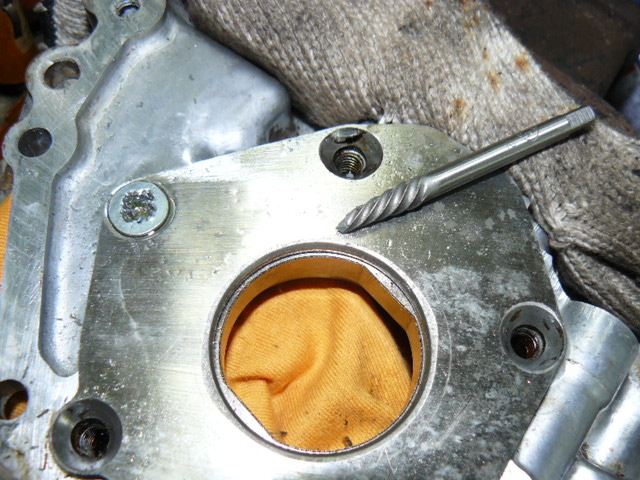

あちらでもダメ
こちらでもダメ
ネジが小さく、奥行きもないので、あまり無理ができません
ポンプ本体を傷めてしまいます
ポンプをダメにすれば、即2万円・・・



3

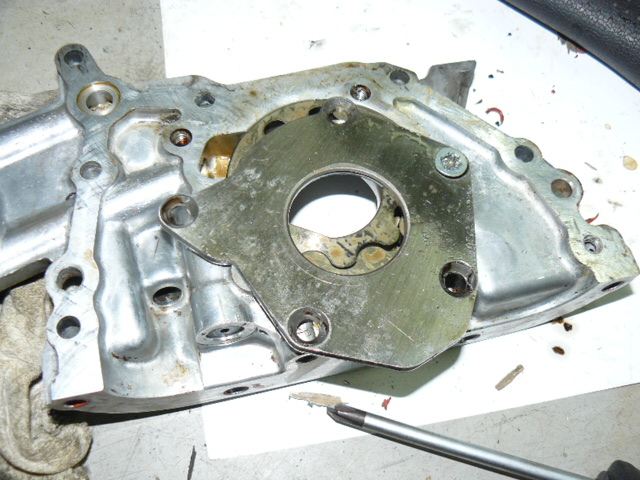

ネジを外すのはあきらめ、裏のプレートだけ回転させてずらし、
中身を綺麗にすることにしました
これだけ固く張り付いているネジですから、取れなくて放っておいても大丈夫でしょう

ふちをプラハンでコンコンと叩いてずらします



4


するとっ!!!

何と、ネジも一緒に回っていくではありませんか!
なんということでしょう

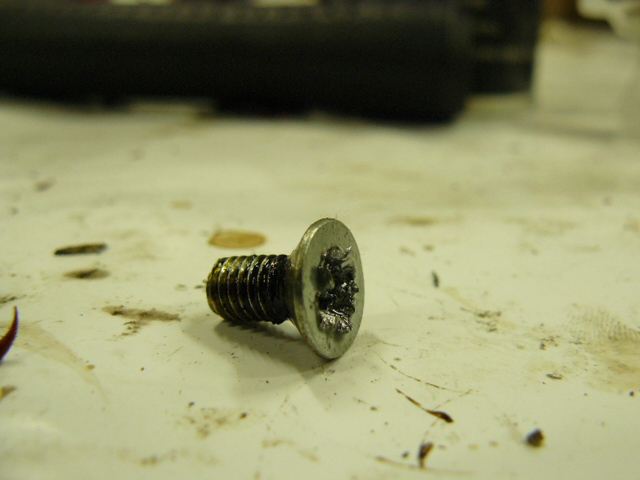

プレートを2周もさせれば、呆気なくネジは取れてしまいました
あんなに苦労して取れなかったネジが!



5


ちょっと呆然としてしまって、一休みです

脱力感と、嬉しさと、安堵感と
いろいろな気持ちが入り混じっての、休憩です

ネジ一本に、何度悩まされたことでしょう



6


ネジは即効、スバルに発注しました
5本とも新品に替えます
¥10くらいなものです

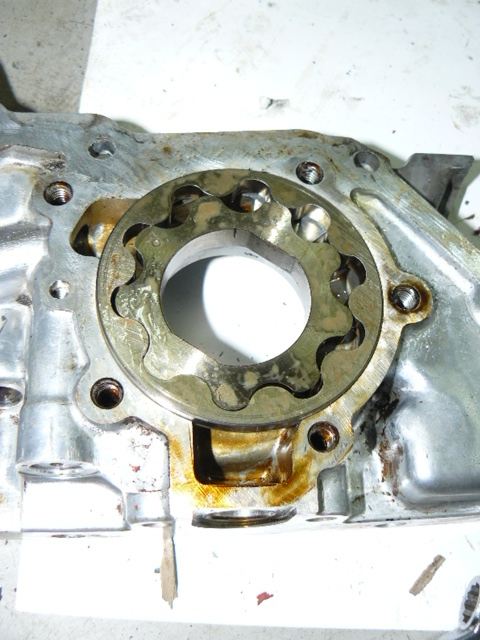

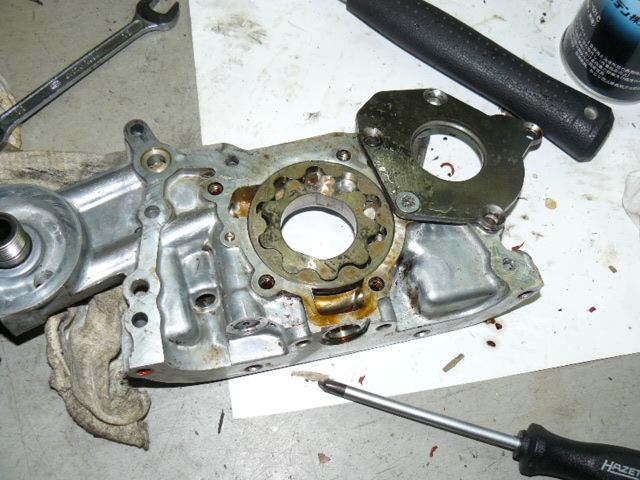

ということで、やっと中身にたどり着きました
すごく不思議な構造です
スーチャーの中身といい勝負です
外側の歯車が、内側より一コマ多く、オフセットして回転しても歯車が合います



7

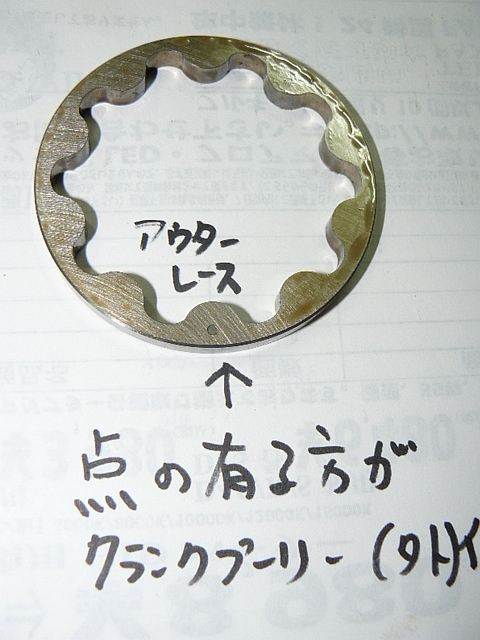

整備書にしたがって、向きを確認しておきます



8

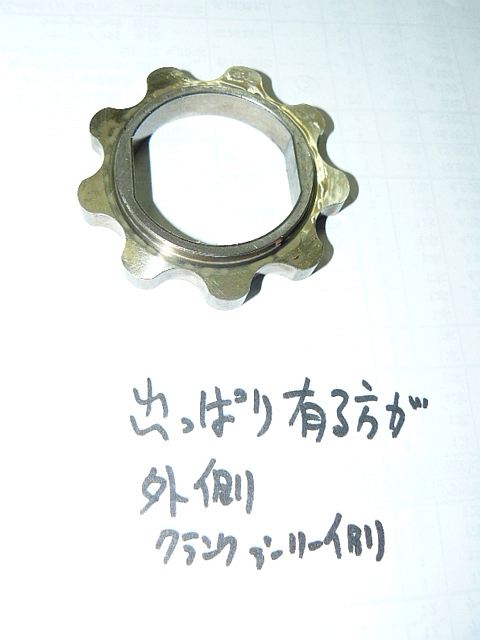

整備書にしたがって、向きを確認しておきます

汚い字ですいません
