【整備229】エンジン腰下OH その32 クランクシャフト組込み1

【整備229】エンジン腰下OH その32 クランクシャフト組込み1
【整備229】エンジン腰下OH その32 クランクシャフト組込み1
【整備229】エンジン腰下OH その32 クランクシャフト組込み1
【整備229】エンジン腰下OH その32 クランクシャフト組込み1
【整備229】エンジン腰下OH その32 クランクシャフト組込み1
【整備229】エンジン腰下OH その32 クランクシャフト組込み1
【整備229】エンジン腰下OH その32 クランクシャフト組込み1
目的 チューニング・カスタム
作業 DIY
難易度 ★★★★★
作業時間 6か月以内


1

通称、親メタルと子メタル

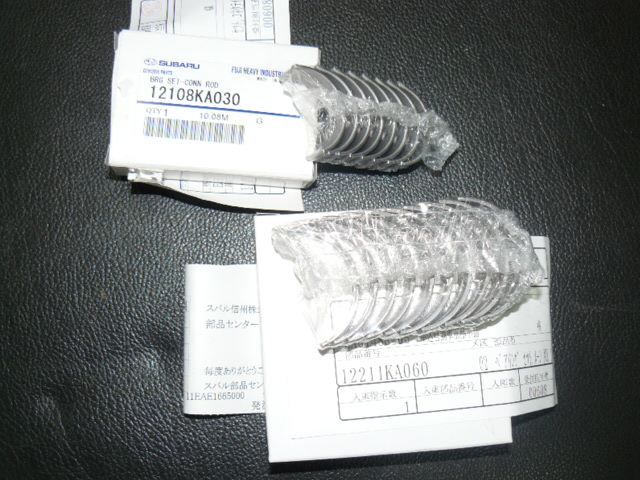

クランクシャフトベアリングと、コンロッドベアリング

特に悪いというわけではないのですが、走行距離も16万キロ走ってますし ヴィヴィオにこれからもできるだけ調子よく長く乗りたいので 結局、両方とも新品に替えます

2

クリアランス測定した古いメタルを外し パーツクリーナーなどで当たり面をもう一度綺麗にしておきます


3

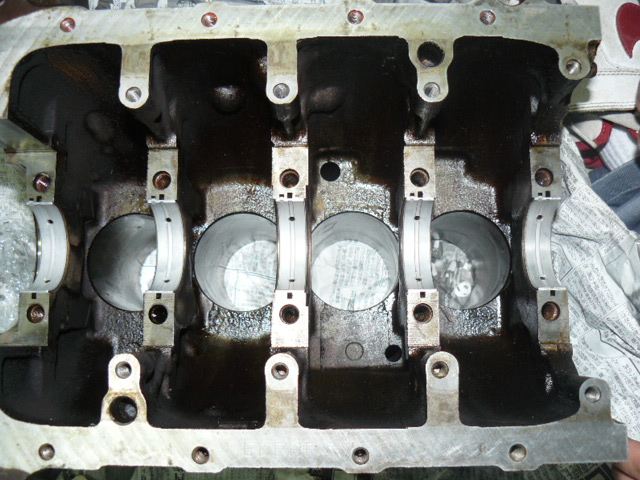

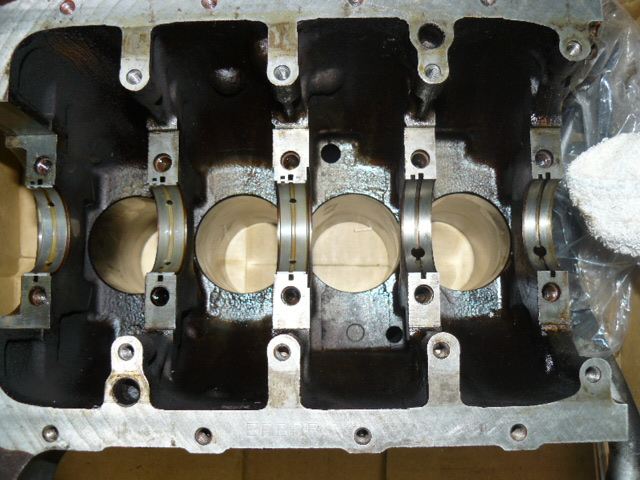

メタルをつけたところ

新品メタルは、白いです

きちんとミゾにはまっていることを確認します


4

部品を用意します

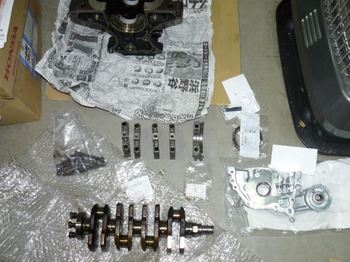

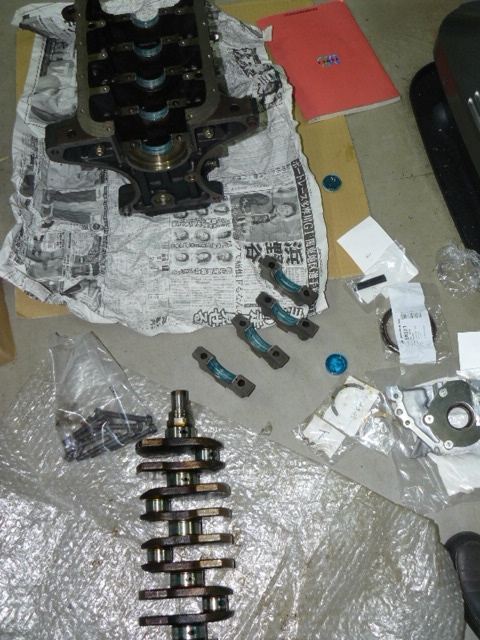

クランクシャフト・キャップ・ボルト・トルクレンチ・オイルポンプ クランクリヤオイルシール・リヤの棒シール リキッドガスケットです

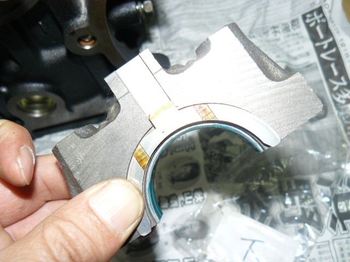

キャップにもメタルをつけます




5

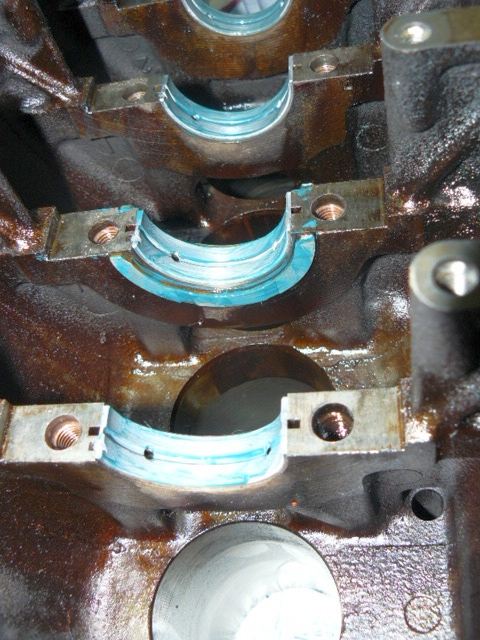

メタル、クランクシャフトのジャーナル部など、擦動部にASPを塗りつけていきます
深緑色なのでわかりやすいです

ボルトには先ほどつけたスレッドコンパウンドが、まだしっかりついています


6

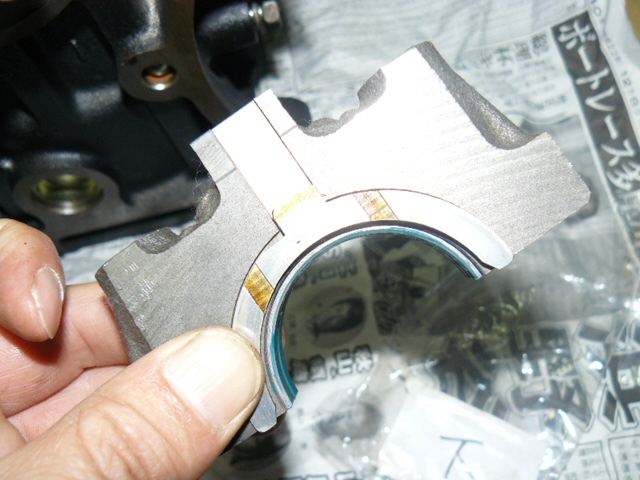

3番目の真ん中のキャップは、少し太く、両側にスラストベアリングがつくようになっています

オイルミゾがある方が外側、出っ張りのある方がキャップ側、だったと思います


7

出っ張りのない方は、シリンダー側 こちらにもASPを塗っておきます

用意が整ったら、クランクシャフトを向きを間違えずに、そうっと置きます


ところが



エンジン腰下OH その33 クランクシャフト組込み2 次のページ<  >前のページ エンジン腰下OH その31 メタルクリアランス測定2
