【整備132】ｼﾘﾝﾀﾞｰﾍｯﾄﾞOH その5 ｲﾝﾃｰｸﾏﾆﾎｰﾙﾄﾞ･ｲﾝｼﾞｪｸﾀｰ 2010.12.19

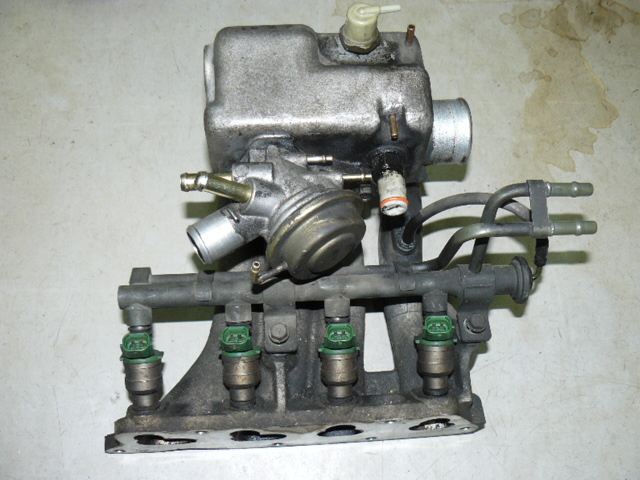

外したインテークマニホールド

これから、点検・確認・清掃・Ｏリング交換のため、

全バラします

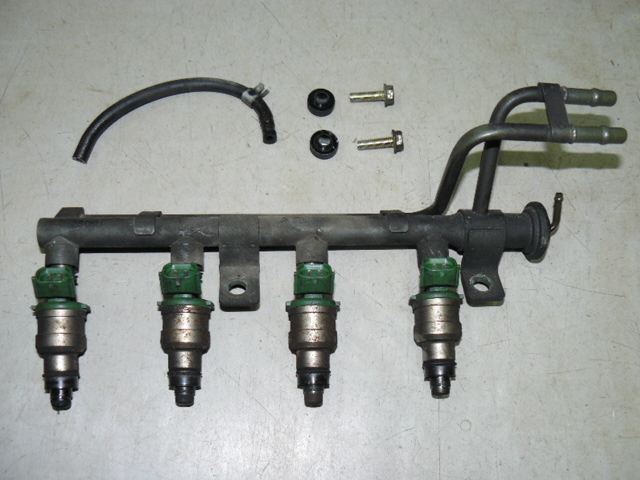

インジェクターとデリバリパイプ（フューエルパイプ）

フューエルパイプはネジ２本と特殊なインシュレーター（カラー）でとまってます

インジェクターはＯリングで差し込んであるだけ

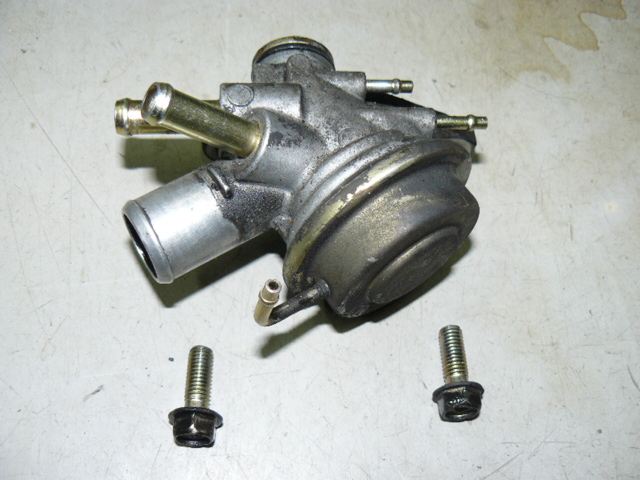

エアバイパスバルブ

働きはよく分かりませんが、あちこちへエアーを分岐させているようです

プレッシャーセンサーのフィルター

フィルターという名前だけで交換部品リストに入れましたが

なんてったって、回らない外せない

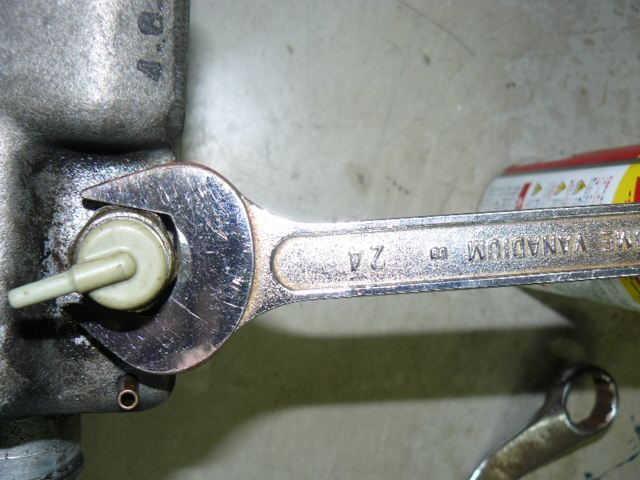

スパナでは当たってしまいます

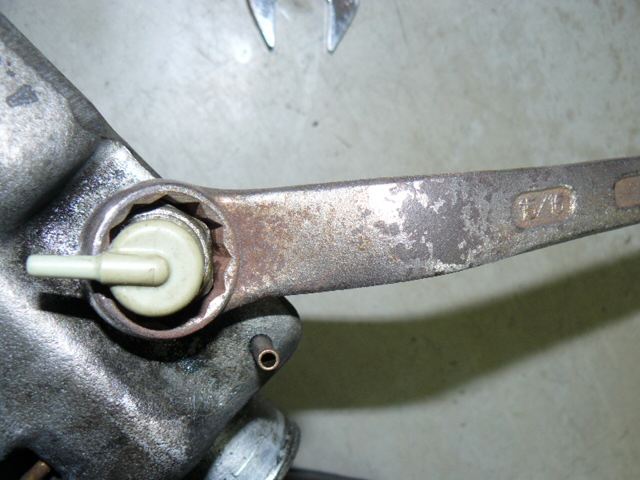

メガネを使ってインマニの上に乗っかってやっと外れました

フィルターと、エアインテークのセンサー

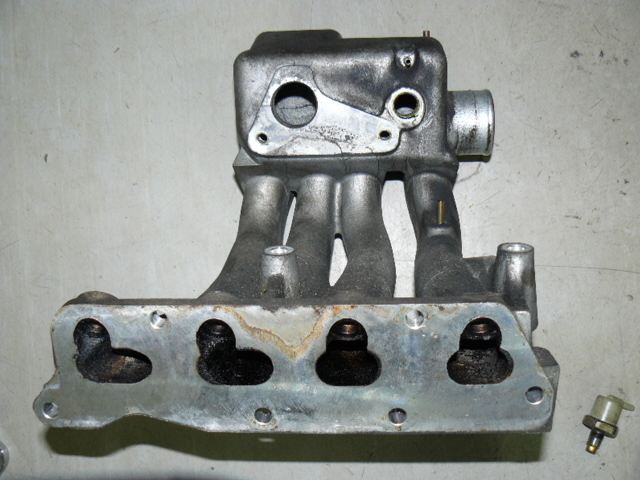

やっと、インマニだけになりました

中も外も汚いです
