【整備13】助手席ﾄﾞｱｽｲｯﾁ増設 & 運転席ﾄﾞｱｽｲｯﾁﾌﾞｰﾂ(ｶﾊﾞｰ)交換 ２

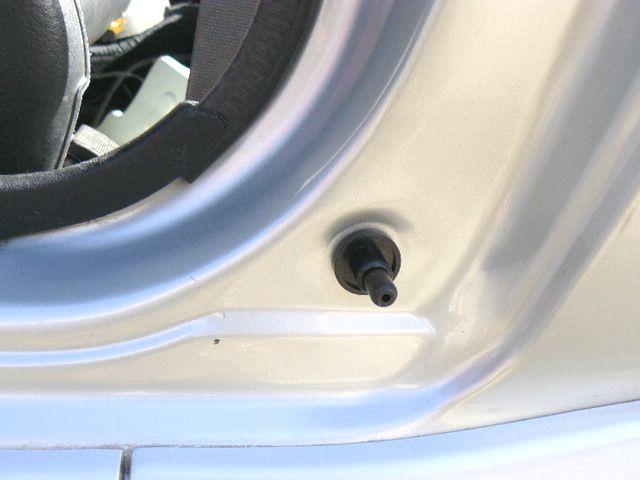

スイッチはパチンとはめるだけ

やっと助手席側にドアスイッチが付きました

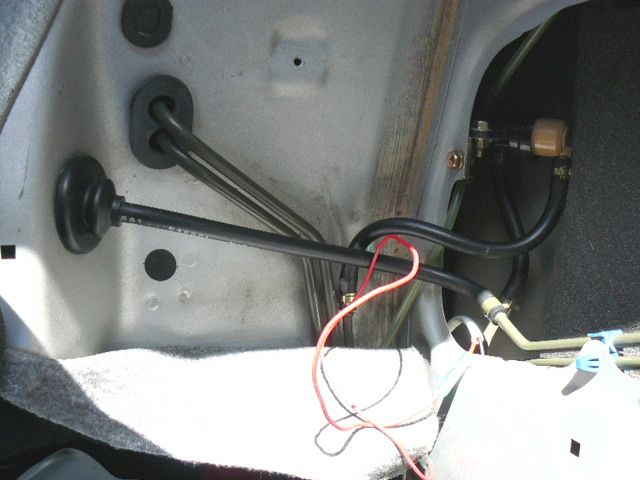

クォータートリムは外してありましたが
フロアの小さいパネルも一枚外した方が
作業が楽だし見た目も綺麗
なにより、断線のリスクが減るので
ネジ２本とクリップを取って
パネルを外しました

燃料系からのホースをつぶさないように

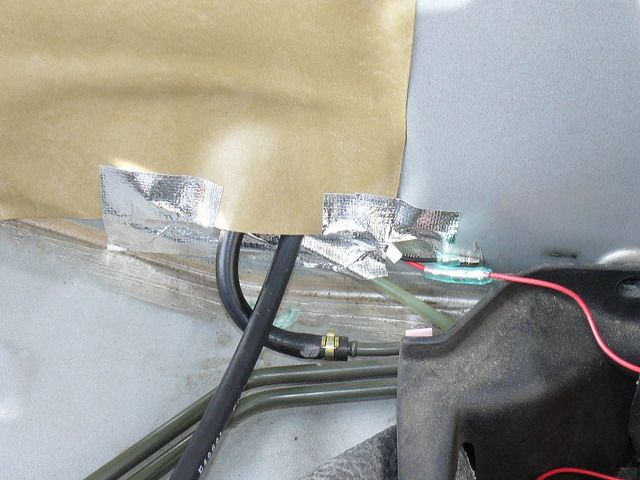

ドアスイッチ配線を出してデッドニングしたところ
そう、デッドニングの最中に、ドアスイッチが先だと気付いたのです
デッドニングの件は、また後で掲載します

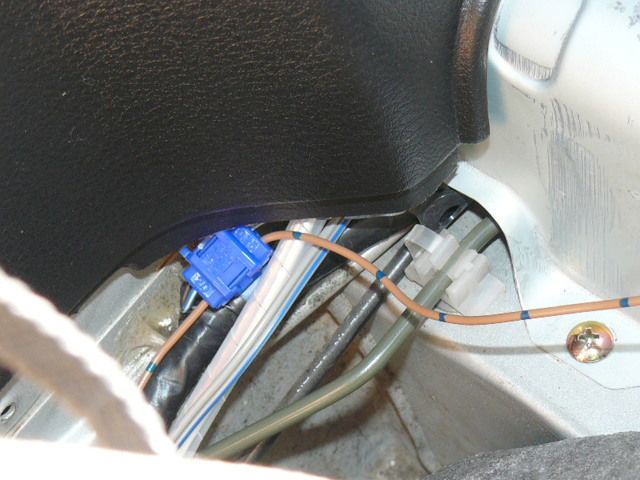

こちらは運転席後ろの、ドアスイッチ配線
ここから電源の+を取り出します
キーリング照明の取り付け時に、コネクターを改造して、
配線を１ｍ程オーバー配線であらかじめ取り出しておきました

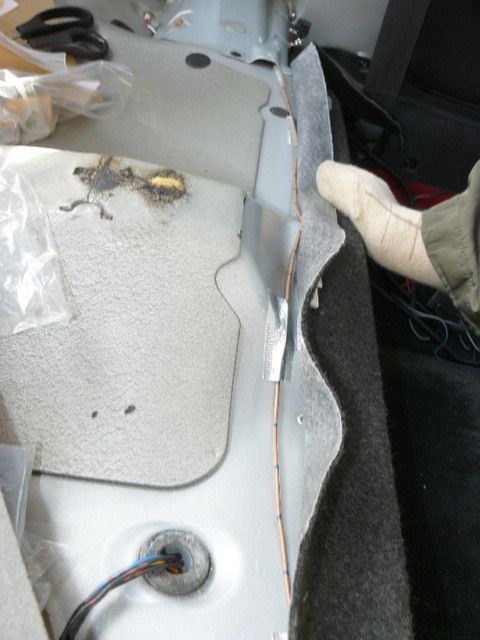

配線はフロアを横断する形になるので、
シートもついでに取り外して
フロアカーペットの下を通って見えない部分に
ガラスクロステープで止めます

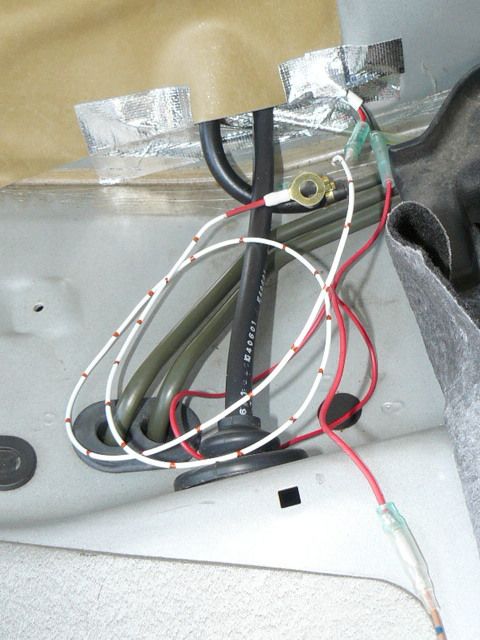

問題は、ボディアース
+配線を結線した後、あちこちアース端子で触って
ルームランプがつく場所を探します
フロアは塗装のため、このままではダメですが
ネジ止めすることによってアースが拾えます

点灯が確認出来たので

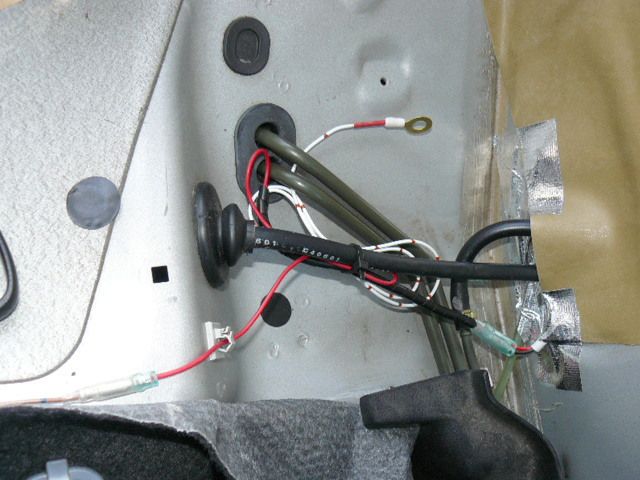

アースを、丸端子すぐ上のネジでとることにして
配線をインシュロックタイで束ね、
配線ガイドを取り付け

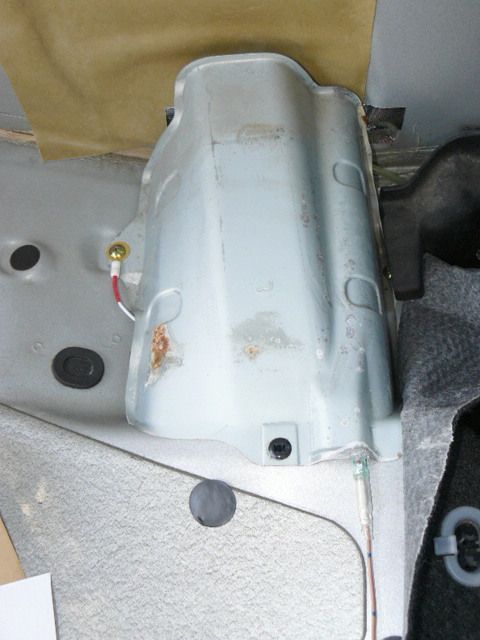

外したフロアのパネルを取り付けます


一応、完成
配線のかみこみもなし
助手席ドアを開けると、ちゃんとルームランプが点灯します

嬉しくて、日が暮れてから
何回もドアを開閉してしまいました
