【整備10】ﾄﾗﾝｸ照明＆ on/offスイッチ改造＆８極カプラーその3

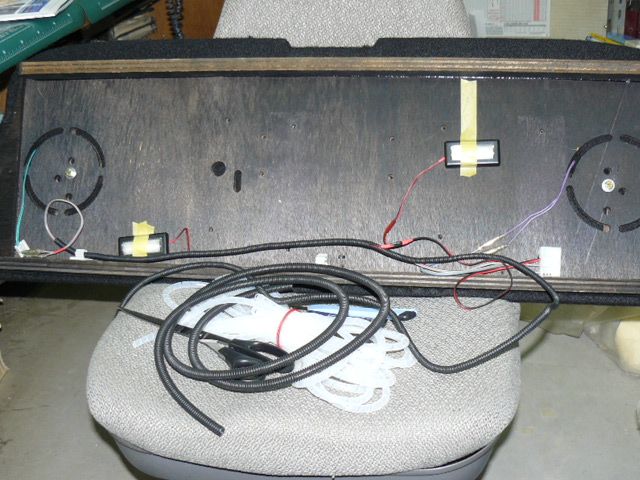

リヤボードに、ケーブル、ランプを

仮付けしました

結局、スパイラルチューブはちょっと柔らかすぎたのでコルゲートチューブにて配線をまとめました

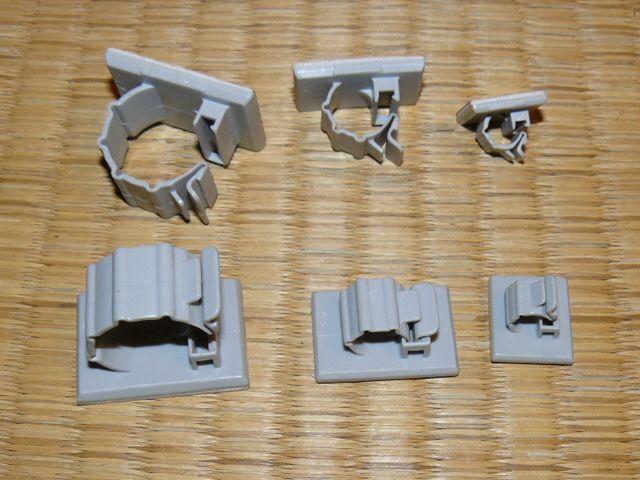

配線止め

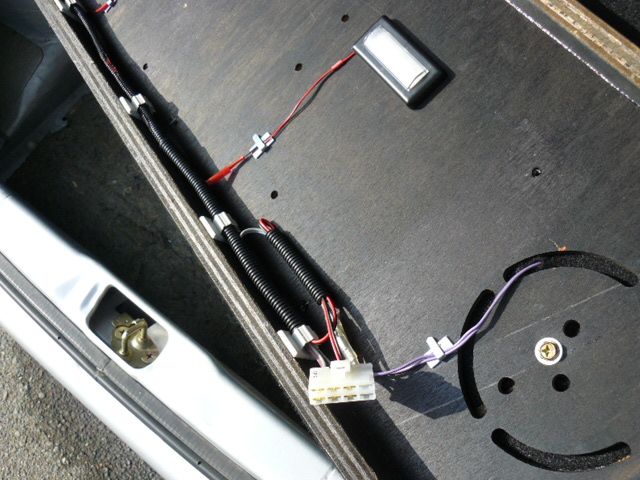

コルゲートチューブをボードの裏に固定

両面テープで簡単に貼付けできます

ワンタッチではめたり外したりできる

スグレモノです

ウチでバラで売ってます

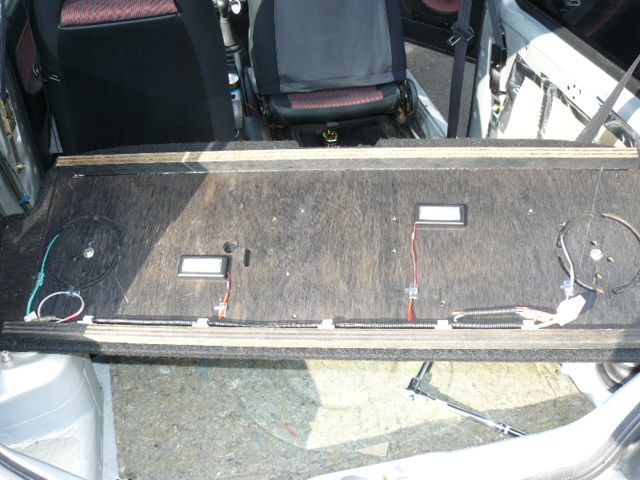

一応、ボード側は完成しました

ランプは、わざとオフセットした状態で

付けてあります

決してコードの長さを間違えた訳じゃないです

細い線は、ワイヤーステッカーを併用

バックドアを開けて、トランクに手を突っ込んでも

コードは触らない

カバンなどを入れても、引っ掛からないように

したつもりです

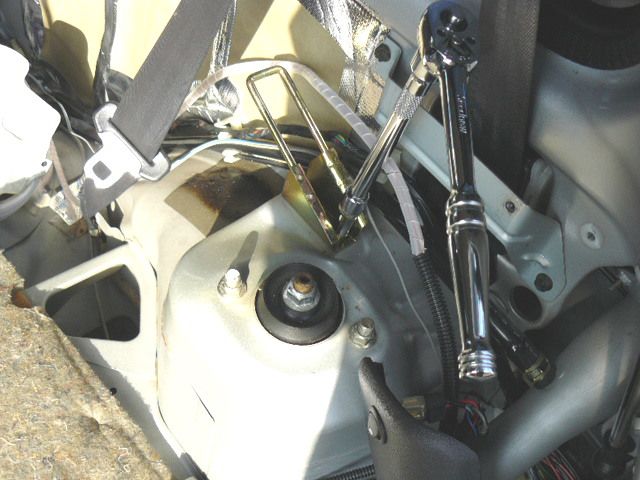

アースを一箇所取りたいんだけど

この辺にはなかなかいいネジがない

ショックのボルトはまずいので

結局リヤシートの背もたれのロックステーの

ボルトを一本外して取りました

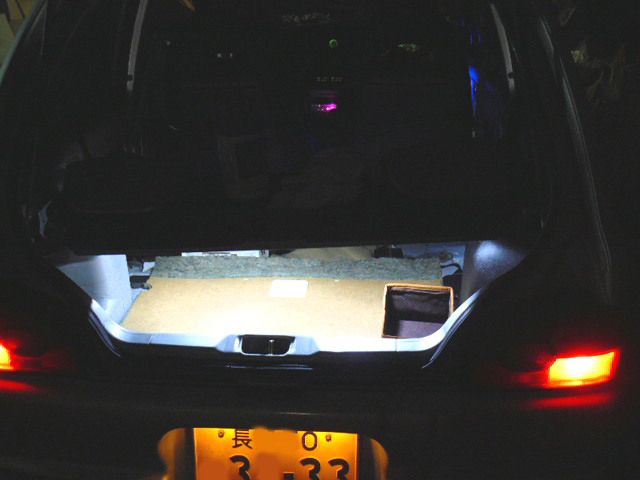

テストです

スイッチを入れると

おおっ！　明るい！

リヤスピーカーも鳴るし、ＯＫ！

コードもじゃまにならない

かなり嬉しい

o(^-^o)(o^-^)o
